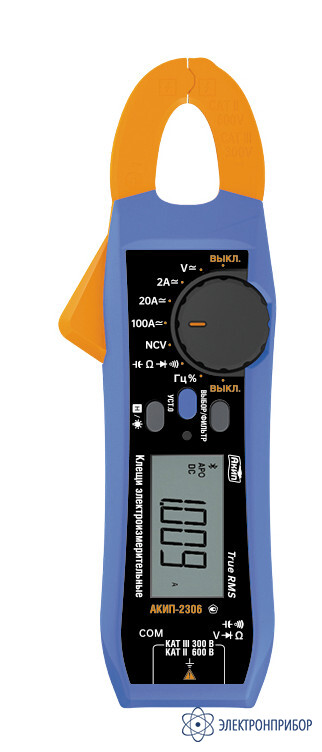

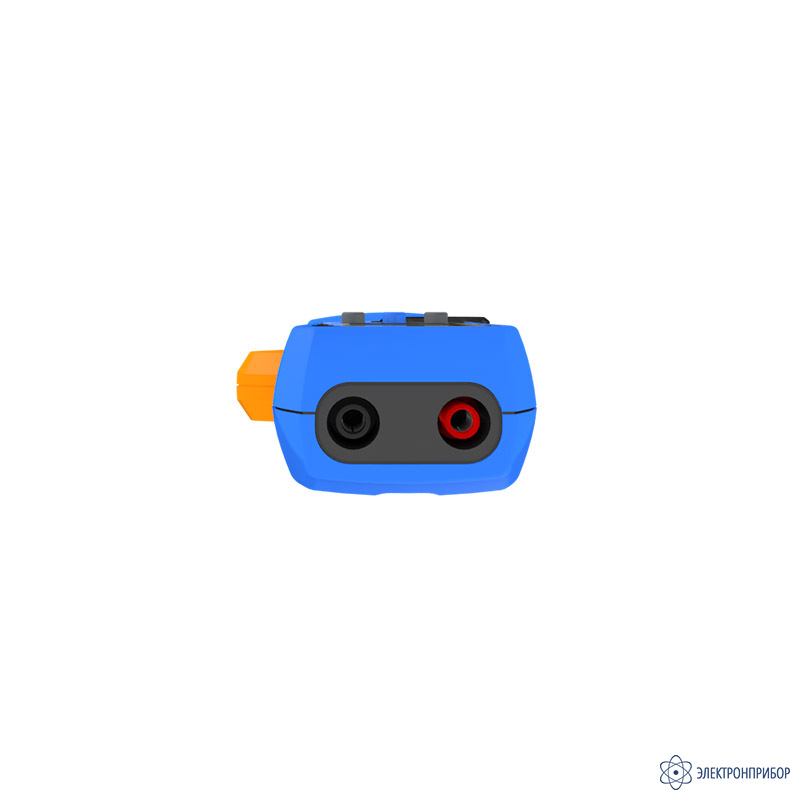

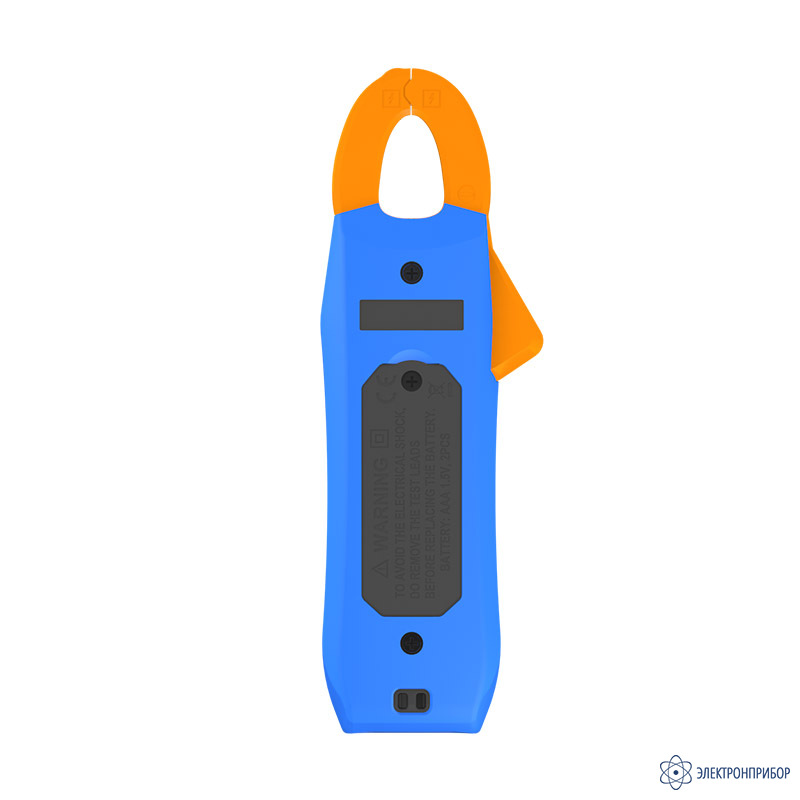

АКИП-2306 — клещи электроизмерительные
Код товара: 74697-
2-3 дня
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
92557-24 до 04.07.2029
-
Производитель
Описание клещей электроизмерительных АКИП-2306:
Электроизмерительные клещи АКИП-2306 и АКИП-2306А имеют высокий уровень безопасности, характеризуется надежностью, точностью и небольшими размерами. Максимальное разрешение по току достигает 1 мА, верхний предел измерения тока составляет 100 А (АС/ DC). Клещи оснащены удобной функцией VFC, которая позволяет точно измерять реальную величину напряжения и тока в режиме тестирования переменного сигнала. Клещи обладают высокой точностью измерений, имеют надежную защиту и компактные размеры, что делает эту модель новым поколением практичных СИ для целей измерений в электросетях и ЭУ.
Функция VFC
С момента появления в мультиметрах и до какого-то времени режима измерений с учетом несинусоидальности напряжения (Trms) было вполне достаточно для корректных измерений. Однако, появление в эксплуатации большого количества различных потребителей и оборудования, которые работают с использованием частотного преобразования (синтеза), функции TRUE RMS стало уже недостаточно для достижения точности, так как синтез частоты сопровождается появлением паразитных ВЧ гармоник, которые оказывают влияние на форму сигнала и точность измерений переменного тока и напряжения.
В последнее время производители мультиметров начали производить СИ в которых предусмотрена функция VFC (Volt - Frequency Converter /Преобразователь Напряжение-Частота или Variable Frequency Control/ Измерения с изменяемой частотой). Данная функция предназначена для работы в ЭУ и цепях, где присутствует изменение/регулировка частоты, синтезируется частота или используется модуляция ШИМ.
Задача
Выполнить измерения напряжения на эл .двигателе, который питается через частотный преобразователь на транзисторах. Известно, что такие преобразователи синтезируют в основном трапецеидальную форму напряжения с кратными гармониками высоких порядков. Основная цель измерений узнать в ЭУ реальное значение действующего напряжения основной гармоники промышленной частоты (50 Гц).
Тест
Мультиметр без активации функции VFC отобразит на ЖКИ (к примеру), что напряжение 246 Вольт и частота 3,7 кГц, но при том что частотный преобразователь показывает реальную частоту 50,3 Гц, а двигатель работает нормально. В этой ситуации значение измеренной частоты вызывает сомнения, хотя не исключено, что гармоника с f =3,7 кГц тоже присутствует в данном напряжении.
Какое истинное значение напряжения?
Работа функции VFC выражается в активации фильтра, который блокирует верхние частоты и подает в схему измерения основную гармонику. В нашей задаче если включим эту функцию то показания значительно изменятся, будет отображена частота 50 Гц (соответствует действительности), а напряжение составит 220 В. Таким образом, разница между двумя измерениями без VFC и с включенным VFC существенная и поэтому первое измерение не может считаться достоверным результатом.
Вывод
В сетях, где по умолчанию могут присутствовать производные гармоники основной частоты 50Гц, необходимо выполнять измерения в 2-х режимах – в штатном (ACV) и потом в функции VFC (ACV + частотный фильтр) для сличения результатов и получения достоверных показаний. В настоящее время функция VFC присутствует в основном в брендовых мультиметрах, как правило, в малобюджетных моделях ее нет.
Особенности клещей электроизмерительных АКИП-2306:
- измерение постоянного и переменного тока (DCA/ ACA): до 100 Аскз;
- базовая погрешность: ±3 % (ACA);
- измерение постоянного и переменного напряжения (DCV/ ACV): до 600 Вскз;
- измерение: сопротивление (до 200 МОм), частота напряжения (до 20 МГц) и коэффициент заполнения (%Duty), емкость (до 20 мФ), тест диода, прозвонка цепи;
- измерение среднего квадратического значения сигнала произвольной формы (TrueRMS);
- функция «ZERO»: установка 0-показаний (DCA), ∆-измерения (U/ёмкость);
- удержание показаний (Data Hold), функция VFC (НЧ фильтр);
- аналоговый выход (в режиме измерения АСА, DCA) для использования с осциллографом в качестве токового преобразователя;
- бесконтактный детектор фазного напряжения (≥ 90В/ NCV sense);
- дополнительно для АКИП-2306А: поддержка мобильных устройств (планшет, смартфон) на базе Android/ iOS, установка бесплатного приложения APP software с функций «Мультиметр» (измеритель + регистратор данных до 100 отсчетов/ CSV, скорость выборки 1с …42с, табличный вид или тренд/ график), отображение в окне нескольких устройств;
- ЖК-дисплей с подсветкой, автовыключение (APO);
- управление с помощью переключателя режимов и кнопок функций;
- рейтинг безопасности: 600 В (категория II) / 300 В (категория III);
- беспроводный интерфейс Bluetooth (модификация с буквой «А» - АКИП-2306А).

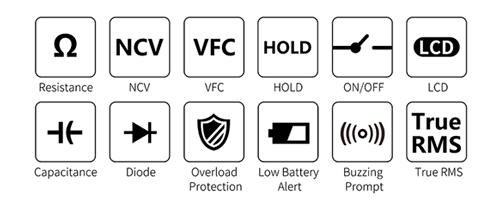

Рис.1. Перечень режимов и функций
-
-
Технические характеристики клещей электроизмерительных АКИП-2306:
Параметр Значение АКИП-2306 АКИП-2306А Измерение силы переменного тока (ACA) Диапазон измерений 0,001…2 А/ 20 А/ 100 Aскз Разрешение 0,001/ 0,01/ 0,1 А Погрешность измерения ± 3% + 10 е.м.р. Полоса частот 40 Гц…1000 Гц Измерение силы постоянного тока (DCА) Диапазон измерений 0,001 …2 А/ 20 А/ 100 A Разрешение 0,001/ 0,01/ 0,1 А Погрешность измерения ± (2% + 3 е.м.р.) …± (2% + 8 е.м.р.) Измерение переменного напряжения (ACV) Диапазон измерений 2/ 20/ 200/ 600 Вскз Разрешение 0,1 / 1 мВ/ 0,01/ 0,1 В Погрешность измерения ± 0,8% + 10 е.м.р. Полоса частот 40 Гц…1000 Гц Измерение постоянного напряжения (DCV) Диапазон измерений 0,2 / 2/ 20/ 200/ 600 В Разрешение 0,01 / 0,1 / 1 мВ/ 0,01/ 0,1 В Погрешность измерения ± (0,5% + 5 е.м.р.)…(± 0,7% + 10 е.м.р.) Сопротивление (R) и прозвонка цепи Пределы измерений 200 Ом/ 2 кОм/ 20 кОм/ 200 кОм/ 2 / 20/ 200 МОм Макимальное разрешение 0,01 / 0,1/ 1 Ом/ 0,01/ 0,1/ 1/ 10 кОм Погрешность измерения ± (0,5% + 10 е.м.р.)…± (5,0% + 10 е.м.р.) Прозвонка цепи ≤ 50 Ом (звуковой сигнал частотой 2 кГц) Измерение емкости Пределы измерений 2/ 20/ 200 нФ/ 2/ 20/ 200 мкФ/ 2/ 20 мФ Макимальное разрешение 0,001/ 0,01/ 0,1/ 1 /10/ 100 нФ/1/ 10 мкФ Погрешность ± 3% + 10 е.м.р. Частота напряжения (HZ) Основная гармоника (50 Гц) 200 Гц/ 2/ 20/ 200 кГц/ 2/ 20 МГц Разрешение 0,01/ 0,1/ 1 Гц/ 0,01/ 0,1/ 1 кГц Погрешность измерения ± (0,1% + 5 е.м.р.) Коэффициент заполнения импульсов (% DUTY) Диапазон измерений 0,1…99,9 % (f=1 кГц, уров.≥1 Вскз)/ 0,1…99,9 % (f≥1 кГц) Максимальное разрешение 0,1 % Погрешность ± (1,2% + 3 е.м.р.); ± (2,5% + 3 е.м.р.) Общие данные Тип преобразователя датчик Холла Беспроводный интерфейс - Bluetooth, до 10 метров ЖК-дисплей «20.000», размер экрана 40х20 мм Скорость измерения 3 измерения в секунду Максимальный диаметр провода (Ø) 17 Источник питания 1,5 В х 2 (тип ААА) Автовыключение 15 минут Условия эксплуатации 0...40 °C, относительная влажность ≤ 80 % Габаритные размеры 181 х 60 х 32 мм Масса (не менее) 190 г -
