АКИП-2307/1 — клещи электроизмерительные

Код товара: 78976

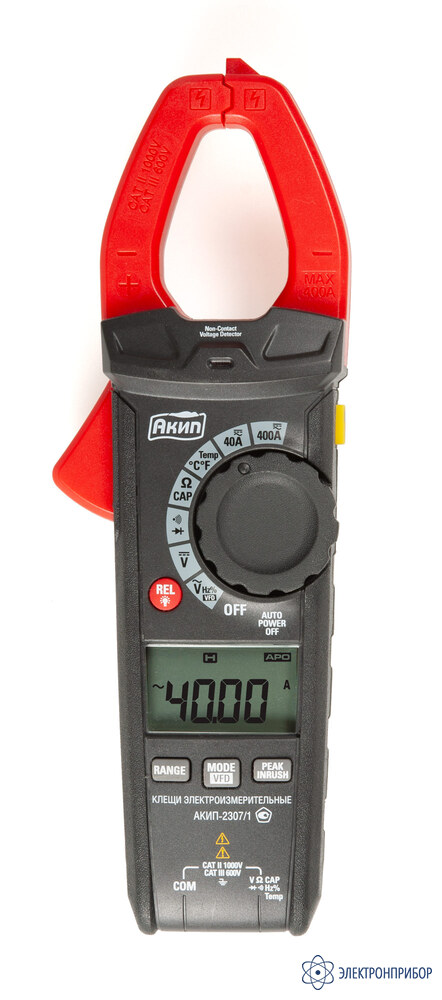

  • Клещи электроизмерительные АКИП-2307/1 Клещи электроизмерительные АКИП-2307/1

    Описание клещей электроизмерительных АКИП-2307/1:

    Электроизмерительные клещи серии АКИП-2307 – профессиональный комбинированный электроизмерительный инструмент промышленного класса с функцией True RMS измерений.

    Особенности клещей электроизмерительных АКИП-2307/1:

    • измерение переменного (TRMS) и постоянного тока до 400А, переменного (АС) и постоянного (DC) напряжения до 1000В, частоты до 100 кГц, емкости до 99,99 мФ, сопротивления до 40 МОм, температуры до 1000 °С, измерение коэффициента заполнения и испытание p-n переходов;
    • бесконтактный детектор наличия переменного напряжения (NCV);
    • базовая погрешность (ACA): ± 2,0 %;
    • регистрация Мин/Макс значений;
    • регистрация бросков пускового тока (Inrush current);
    • ЖК-индикатор, разрядность 3 3/4 (максимальное индицируемое число 4000);
    • удержание показаний (Hold);
    • фильтр НЧ (VFD);
    • батарейное питание (1,5 В, тип ААА,3 шт);
    • автовыключение (АРО) через 15 мин;
    • высокая степень безопасности (категория III 600 В/ категория II 1000 В).

  • Технические характеристики клещей электроизмерительных АКИП-2307/1:

    Параметр Значение
    Измерение силы переменного тока (ACA TRMS)
    Пределы измерений 40/ 400 А
    Разрешение 0,01/ 0,1 А
    Погрешность измерений* ± (2,0 % + 8 е.м.р) – 40 А / ± (2,5 % + 8 е.м.р) – 400 А
    Полоса частот 50/60 Гц TRMS
    Измерение силы постоянного тока (DCA)
    Пределы измерений 40/ 400 А
    Разрешение 0,01/ 0,1 А
    Погрешность измерений ± (2,0 % + 8 е.м.р) – 40 А / ± (2,5 % + 8 е.м.р) – 400 А
    Измерение постоянного напряжения (DCV)
    Пределы измерений 4 / 40/ 400/ 1000 В
    Разрешение 1/ 10/ 100 мВ/ 1 В
    Погрешность измерений ± (1,0 % + 3 е.м.р.) – 4/ 40 /400 мВ
    ± (1,2 % + 3 е.м.р.) – 1000 В
    Входной импеданс 10 МОм
    Измерение переменного напряжения (ACV TRMS)
    Пределы измерений 4 / 40/ 400/ 1000 В
    Разрешение 1/ 10/ 100 мВ/ 1 В
    Погрешность измерений* ± (1,2 % + 5 е.м.р.) – 4/ 40 /400 мВ
    ± (1,5 % + 5 е.м.р.) – 1000 В
    Входной импеданс 10 МОм
    Полоса частот 50 … 1000 Гц (синусоидальная форма), 50/60 Гц TRMS
    Сопротивление
    Пределы измерений 400 Ом/ 4/ 40/ 400 кОм/ 4/ 40 МОм
    Разрешение 0,1/ 1/ 10/ 100 Ом/ 1/ 10 кОм
    Погрешность ± (1,0 %+ 4 е.м.р) – 400 Ом / ± (1,5 % + 2 е.м.р.) - 4/ 40/ 400 кОм
    ± (2,0 % + 5 е.м.р.) – 4 МОм / ± (3,0 % + 8 е.м.р.) – 40 МОм
    Проверка целостности цепи
    Испытательный ток < 1,5 мА
    Звуковой сигнал при сопротивлении <50 Ом
    Тест диодов
    Испытательный ток < 1,0 мА
    Максимальное напряжение с разомкнутой цепью 3 В постоянного тока
    Частота (через коннекторы мультиметра)
    Диапазон измерений 10 Гц … 100 кГц
    Погрешность измерений ± (1,0 % + 5 е.м.р )
    Частота (клещами)
    Диапазон измерений 45 Гц … 1 кГц
    Погрешность измерений ± (1,0 % + 5 е.м.р )
    Коэффициент заполнения импульсов (Duty %)
    Диапазон измерений 20 … 80 %
    Погрешность измерений ± (1,2 % + 10 е.м.р)
    Емкость
    Пределы измерений 99,99 /999,9 нФ/ 9,999 /99,99/ 999,9 мкФ/ 9,999/ 99,99 мФ
    Разрешение 0,01/ 0,1 нФ/ 0,001/ 0,01/ 0,1 мкФ/ 0,001/ 0,01 мФ
    Погрешность измерений** ± (4,5 % + 20 е.м.р) – 99,99 нФ
    ± (3,0 % + 5 е.м.р.) – 999,9 нФ … 9,999 мФ
    ± (5,0 % + 5 е.м.р.) – 99,99 мФ
    Температура (°C)
    Диапазон измерений -20 … 1000 °С
    Погрешность измерений ± (3,0 % + 3 °С)
    Термопара (тип) K-тип
    Общие характеристики
    Тип преобразователя клещей датчик Холла
    Скорость измерений 3 измерения/с
    Экран ЖК-индикатор, разрядность 3 3/4
    Максимальное индицируемое число 4000
    Максимальный диаметр провода 30 мм
    Источник питания 1,5 В (AAA)
    Ресурс источника питания ~30 часов (с подсветкой экрана), ~100 часов (без подсветки)
    Автовыключение 30 мин
    Условия эксплуатации 5 °C … 40 °C, относительная влажность не более 80 %
    Габаритные размеры 225 х 72 х 40 мм
    Масса 294 г
    ТТД нормируются при: (23 ± 5) °C, относительная влажность ≤ 80 %.
    * - погрешность измерений по переменному току и переменному напряжению нормируются в диапазоне от 5% до 100% от предела измерений.
    ** - погрешность для измеренных значений менее 99,99 нФ не нормируется.

    Сводная таблица характеристик клещей электроизмерительных серии АКИП-2307:

    Параметр АКИП-2307/1 АКИП-2307/2 АКИП-2307/3
    Основные параметры Измерение переменного (TRMS) и постоянного тока до 400 А, переменного (АС) и постоянного (DC) напряжения до 1000 В, частоты до 100 кГц, емкости до 99,99 мФ, сопротивления до 40 МОм, температуры до 1000 °С, измерение коэффициента заполнения Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС) и постоянного (DC) напряжения до 600 В, частоты до 100 кГц, емкости до 5000 мкф, сопротивления до 50 МОм, температуры до 1000 °С, измерение коэффициента заполнения Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС, AC+DC) и постоянного (DC) напряжения до 1000 В, частоты до 99,99 кГц, емкости до 100 мФ, сопротивления до 60 МОм, температуры до 1000 °С, измерение коэффициента заполнения
    Базовая погрешность (ACA) ± 2,0 % ± 2,5 % ± 2,5 %
    Коэффициент заполнения импульсов (Duty%) 20 … 80 % 5 … 95 % 10 … 90 %
    Регистрация бросков пускового тока
    (INRUSH)    		 Да Нет Да
    Индикаторы ЖК-индикатор, разрядность 33/4 (максимальное индицируемое число 4000) Двухстрочный ЖК-индикатор (максимальное индицируемое число 50000) Цветной графический TFT-дисплей, разрядность 35/6 (максимальное индицируемое число 6000)
    Интерфейс Bluetooth (для работы мобильного приложения) Нет Нет Да
    Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя)  Нет Нет Да
    Режим LoZ измерения напряжения по низкоомному входу Нет Нет Да
    Функция обнуления остаточного напряжения MODE ZERO  Нет Да Нет
    Регистрация и запись данных измерений по дате и времени REC Нет Нет Да
    Графическое отображение изменений результата измерений в режиме построения ТREND Нет Нет Да
    Режим измерения микроамперных токов (мкА) Нет Да Нет
    Термопара (тип) К K одновременное подключение
    2-х; Т1, Т2    		 К
    Батарейное питание 1,5 В, тип ААА, 3 штуки 9 В “Крона” 1,5 В, тип ААА,3 штуки
    Автовыключение (АРО) через 15 минут через 30 минут настраиваемое 15 … 60 минут
    Электробезопасность категория III 600 В/ категория II 1000 В категория III 600 В/ категория II 1000 В категория IV 600 В/ категория III 1000 В

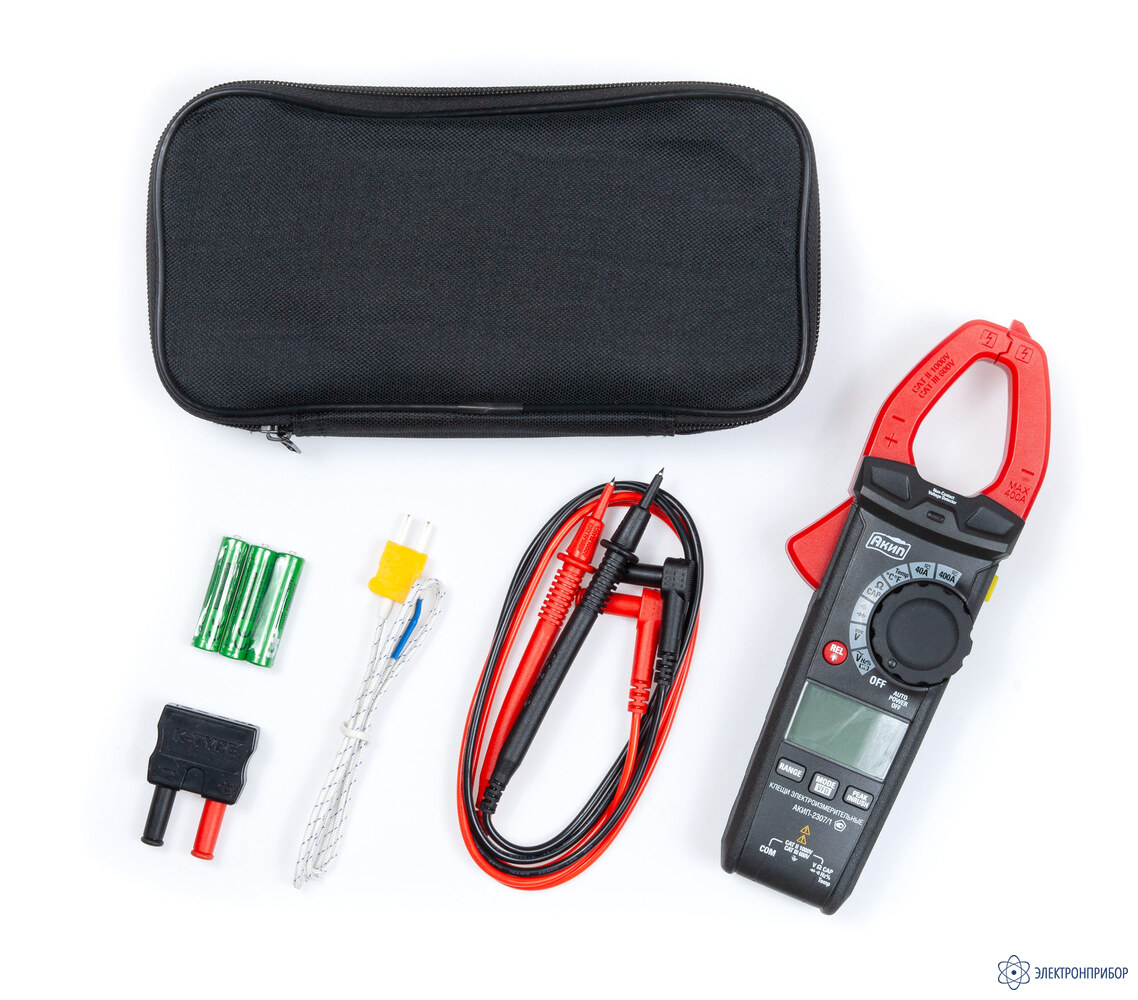

  • Комплект поставки АКИП-2307/1

    № Наименование Количество
    1 Клещи электроизмерительные АКИП-2307/1 1
