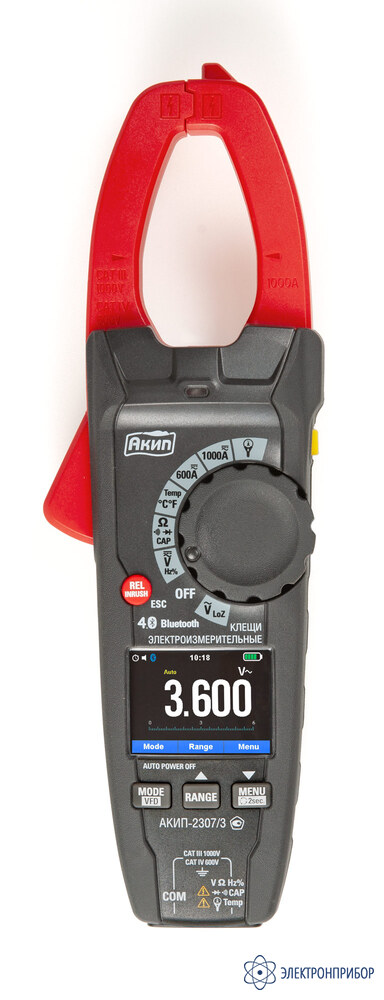

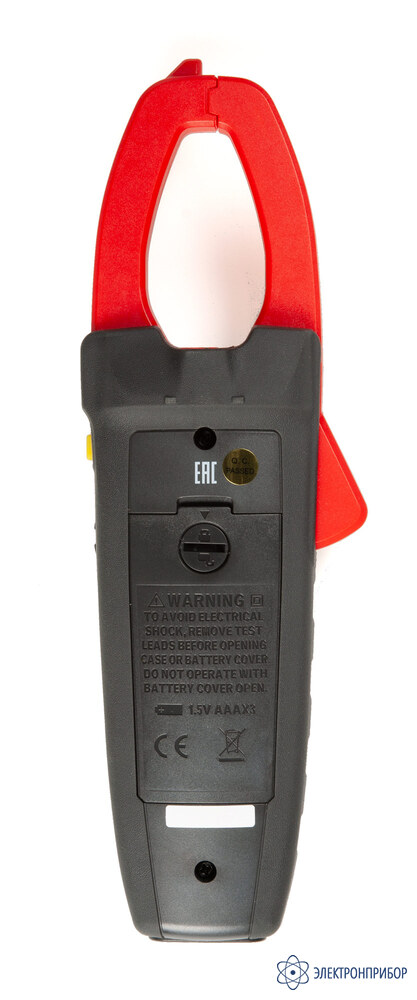

АКИП-2307/3 — клещи электроизмерительные

Код товара: 78982
  • Клещи электроизмерительные АКИП-2307/3 Клещи электроизмерительные АКИП-2307/3

    Описание клещей электроизмерительных АКИП-2307/3:

    Электроизмерительные клещи серии АКИП-2307 – профессиональный комбинированный электроизмерительный инструмент промышленного класса с функцией True RMS измерений.

    Особенности клещей электроизмерительных АКИП-2307/3:

    • измерение переменного (TRMS) и постоянного тока до 1000А, переменного (АС, AC+DC) и постоянного (DC) напряжения до 1000В, частоты до 99,99 кГц, емкости до 100 мФ, сопротивления до 60 МОм, температуры до 1000 °С, измерение коэффициента заполнения и испытание p-n переходов;
    • встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя);
    • бесконтактный детектор наличия переменного напряжения (NCV);
    • базовая погрешность (ACA): ± 2,5 %;
    • регистрация минимальных / максимальных / пиковых значений (>1 мс);
    • регистрация бросков пускового тока (Inrush current);
    • режим относительных измерений (Rel);
    • удержание показаний (Hold);
    • низкоомный вход LoZ для уменьшения паразитных наводок;
    • фильтр НЧ (VFD);
    • регистратор данных, дата/время;
    • графическое отображения изменения результата измерений в режиме построения Тренд;
    • графический ЖК-экран, разрядность 3 5/6 (максимальное индицируемое число 6000);
    • батарейное питание (1,5 В, тип ААА, 3 штуки);
    • автовыключение (АРО), настраиваемое 15 … 60 минут;
    • высокая степень безопасности (категория IV 600 В/ категория III 1000 В);
    • интерфейс Bluetooth (мобильное приложение для Android и IOS устройств).

  • Технические характеристики клещей электроизмерительных АКИП-2307/3:

    Параметр Значение
    Измерение силы переменного тока (ACA TRMS)
    Пределы измерений 600/ 1000 А
    Разрешение 0,1/ 1 А
    Погрешность измерений* ± (2,5 % + 5 е.м.р) – 600 А / ± (2,8 % + 5 е.м.р) – 1000 А
    Полоса частот 50/60 Гц TRMS
    Измерение силы переменного тока с гибкой петлей (опция)
    Пределы измерений 30/ 300/ 3000 А
    Разрешение 0,01/ 0,1/ 1 А
    Погрешность измерений* ± (3 % + 5 е.м.р)
    Полоса частот 50 … 400 Гц
    Измерение силы постоянного тока (DCA)
    Пределы измерений 600/ 1000 А
    Разрешение 0,1/ 1 А
    Погрешность измерений ± (2,5 % + 5 е.м.р) – 600 А / ± (2,8 % + 5 е.м.р) – 1000 А
    Измерение постоянного напряжения (DCV)
    Пределы измерений 600 мВ/ 6/ 60/ 600/ 1000 В
    Разрешение 0,1/ 1/ 10/ 100 мВ/ 1 В
    Погрешность измерений ± (0,5 % + 8 е.м.р.) – 600 мВ / ± (1,2 % + 3 е.м.р.)
    Входной импеданс 10 МОм
    Измерение переменного напряжения (ACV TRMS)
    Пределы измерений 6/ 60/ 600/ 1000 В
    Разрешение 1/ 10/ 100 мВ/ 1 В
    Погрешность измерений ± (1,5 % + 5 е.м.р.)
    Входной импеданс 9 МОм
    Полоса частот 50 … 400 Гц TRMS
    Измерение переменного напряжения (ACV LowZ)
    Пределы измерений 6/ 60/ 300 В
    Разрешение 1/ 10/ 100 мВ
    Погрешность измерений ± (3,0 % + 40 е.м.р.)
    Входной импеданс < 300 кОм
    Полоса частот 50 … 400 Гц
    Измерение переменного напряжения (AC+DC)
    Пределы измерений 6/ 60/ 600/ 1000 В
    Разрешение 1/ 10/ 100 мВ/ 1 В
    Погрешность измерений ± (2,5 % + 20 е.м.р.)
    Входной импеданс 10 МОм
    Полоса частот 50 … 400 Гц
    Сопротивление
    Пределы измерений 600 Ом/ 6/ 60/ 600 кОм/ 6/ 60 МОм
    Разрешение 0,1/ 1/ 10/ 100 Ом/ 1/ 10 кОм
    Погрешность ± (1,0 %+ 10 е.м.р) – 600 Ом / ± (1,5 % + 5 е.м.р.) - 6/ 60/ 600 кОм
    ± (2,5 % + 5 е.м.р.) – 6 МОм / ± (3,5 % + 10 е.м.р.) – 60 МОм
    Проверка целостности цепи
    Испытательный ток < 0,5 мА
    Звуковой сигнал при сопротивлении <50 Ом
    Тест диодов
    Испытательный ток < 1,5 мА
    Максимальное напряжение с разомкнутой цепью 3,3 В постоянного тока
    Частота
    Диапазон измерений 9,999 Гц … 99,99 кГц
    Разрешение 0,01 … 10 Гц
    Погрешность измерений ± (120 % + 5 е.м.р )
    Коэффициент заполнения импульсов (Duty %)
    Диапазон измерений 10 … 90 %
    Погрешность измерений ± (1,2 % + 10 е.м.р.)
    Частота следования 40 Гц … 10 кГц
    Длительность импульса 0,1 … 100 мс
    Уровень сигнала ±5 В
    Емкость
    Пределы измерений 60 /600 нФ/ 6/ 60/ 600 мкФ/ 6/ 60/ 100 мФ
    Разрешение 0,01/ 0,1 нФ/ 0,001/ 0,01/ 0,1/ 1 мкФ/ 0,01/ 0,1 мФ
    Погрешность измерений ± (4,0 % + 20 е.м.р) – 60 нФ
    ± (3,0 % + 8 е.м.р.) – 600 нФ … 600 мкФ
    ± (5,0 % + 5 е.м.р.) – 6 мФ / ± (5,0 % + 20 е.м.р.) – 60/ 100 мФ
    Температура (°C)
    Диапазон измерений -40 … 1000 °С
    Погрешность измерений ± (1,5 % + 5 °С)
    Термопара (тип) K-тип
    Общие характеристики
    Тип преобразователя клещей датчик Холла
    Скорость измерений 3 измерения/с
    Экран графический ЖК, разрядность 3 5/6
    Максимальное индицируемое число 6000
    Максимальный диаметр провода 34 мм
    Интерфейс bluetooth
    Источник питания 3*1,5 В (AAA)
    Автовыключение 15 … 60 минут
    Условия эксплуатации 5 °C … 40 °C, относительная влажность не более 80 %
    Габаритные размеры 250 х 78 х 40 мм
    Масса 350 г
    ТТД нормируются при: (23 ± 5) °C, относительная влажность ≤ 80 %.
    * - погрешность измерений по переменному току и переменному напряжению нормируются в диапазоне от 5 % до 100 % от предела измерений.

    Сводная таблица характеристик клещей электроизмерительных серии АКИП-2307:

    Параметр АКИП-2307/1 АКИП-2307/2 АКИП-2307/3
    Основные параметры Измерение переменного (TRMS) и постоянного тока до 400 А, переменного (АС) и постоянного (DC) напряжения до 1000 В, частоты до 100 кГц, емкости до 99,99 мФ, сопротивления до 40 МОм, температуры до 1000 °С, измерение коэффициента заполнения Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС) и постоянного (DC) напряжения до 600 В, частоты до 100 кГц, емкости до 5000 мкф, сопротивления до 50 МОм, температуры до 1000 °С, измерение коэффициента заполнения Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС, AC+DC) и постоянного (DC) напряжения до 1000 В, частоты до 99,99 кГц, емкости до 100 мФ, сопротивления до 60 МОм, температуры до 1000 °С, измерение коэффициента заполнения
    Базовая погрешность (ACA) ± 2,0 % ± 2,5 % ± 2,5 %
    Коэффициент заполнения импульсов (Duty%) 20 … 80 % 5 … 95 % 10 … 90 %
    Регистрация бросков пускового тока
    (INRUSH)    		 Да Нет Да
    Индикаторы ЖК-индикатор, разрядность 33/4 (максимальное индицируемое число 4000) Двухстрочный ЖК-индикатор (максимальное индицируемое число 50000) Цветной графический TFT-дисплей, разрядность 35/6 (максимальное индицируемое число 6000)
    Интерфейс Bluetooth (для работы мобильного приложения) Нет Нет Да
    Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя)  Нет Нет Да
    Режим LoZ измерения напряжения по низкоомному входу Нет Нет Да
    Функция обнуления остаточного напряжения MODE ZERO  Нет Да Нет
    Регистрация и запись данных измерений по дате и времени REC Нет Нет Да
    Графическое отображение изменений результата измерений в режиме построения ТREND Нет Нет Да
    Режим измерения микроамперных токов (мкА) Нет Да Нет
    Термопара (тип) К K одновременное подключение
    2-х; Т1, Т2    		 К
    Батарейное питание 1,5 В, тип ААА, 3 штуки 9 В “Крона” 1,5 В, тип ААА,3 штуки
    Автовыключение (АРО) через 15 минут через 30 минут настраиваемое 15 … 60 минут
    Электробезопасность категория III 600 В/ категория II 1000 В категория III 600 В/ категория II 1000 В категория IV 600 В/ категория III 1000 В

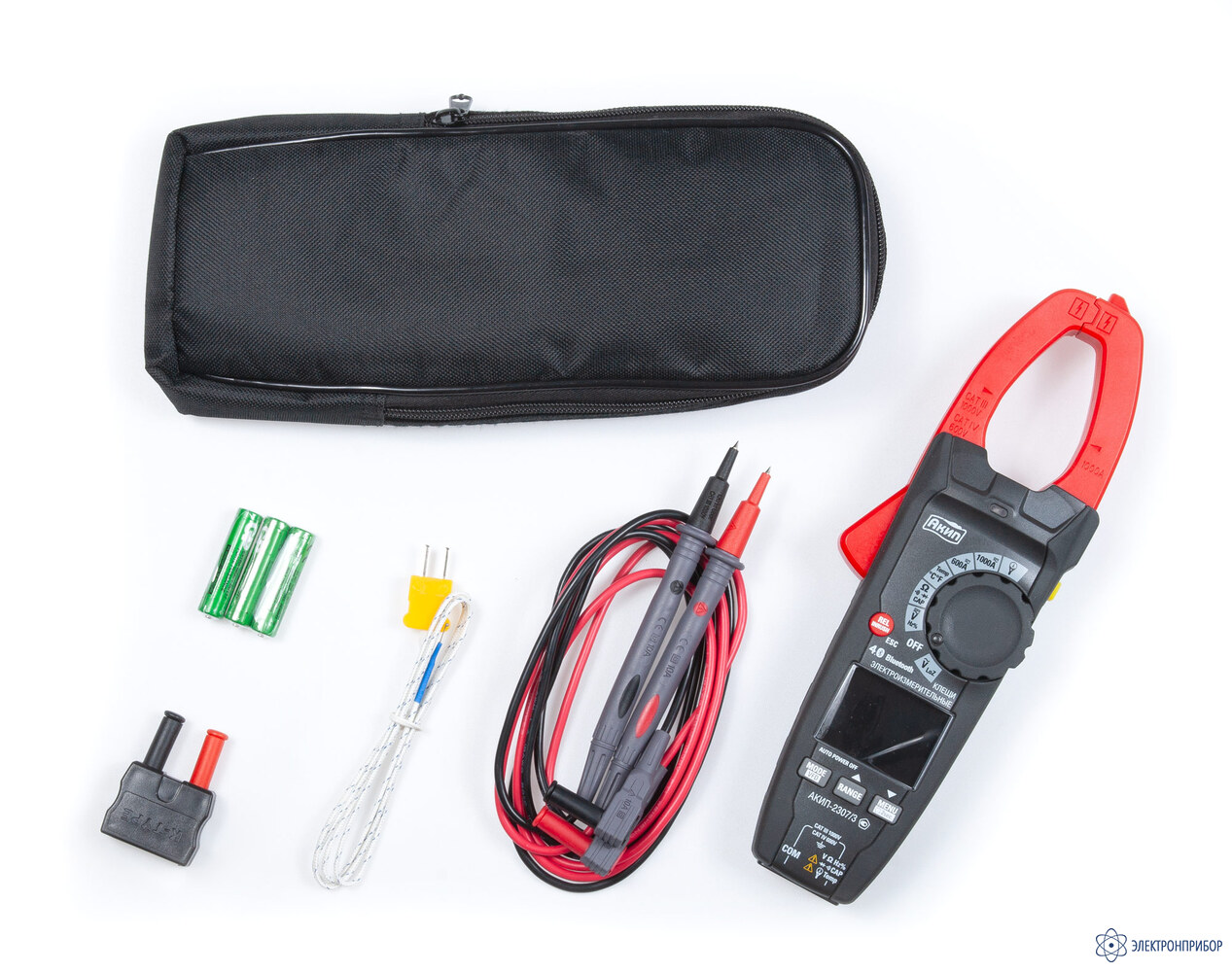

  • Комплект поставки АКИП-2307/3

    № Наименование Количество
    1 Клещи электроизмерительные АКИП-2307/3 1
