Клещи электроизмерительные (токоизмерительные, токовые)

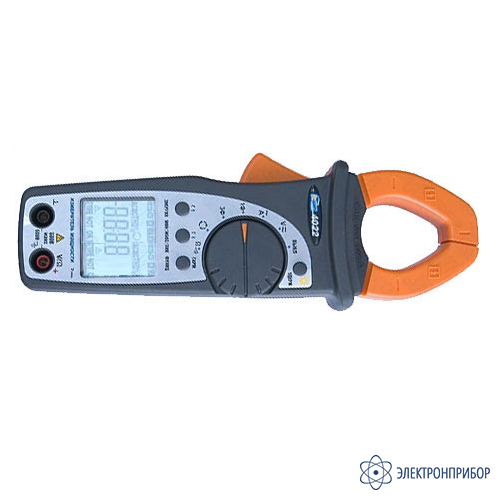

АКИП-4022 — клещи токоизмерительные - ваттметр

Код товара: 21968
  • 21179-07

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      21179-07 до 01.04.2012

    • Производитель

      АКИП

    Краткие характеристики клещей АКИП-4022:

    • Возможность применения в 1ф и 3ф сетях
    • Измерение переменного (TRMS) тока
    • Измерение постоянного и переменного (TRMS) напряжения
    • Измерение пиковых (от 1мс), макс, мин, усреднённых значений тока и напряжения
    • Измерение гармоник напряжения (DC.. 25-я) и гармоник тока (1..25-я)
    • Измерение частоты тока и напряжения (макс, мин, усредн)
    • Измерение сопротивления (макс, мин, усредн), прозвон цепи (до 40 Ом)
    • Определение порядка чередования фаз и совпадения фаз в соединяемых фидерах 3ф сети
    • Измерение мощности (активной, реактивной, полной)
    • Измерение коэф. мощности (макс, мин, усредн) с учетом типа нагрузки
    • Измерение энергии (активной, реактивной, полной), таймер
    • Режим индикации фазового напряжения (от 80 В)
    • Большой ЖК-дисплей с подсветкой
    • Режим удержания показаний, автовыключение, индикация разряда батарей
    • Повышенная безопасность, противоударный чехол-фиксатор
    • Соответствие МЭК 61010, двойная изоляция

  • Технические характеристики клещей АКИП-4022:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ (DC) Диапазон измерений 0,1 В…600 В
    Разрешение 0,1В
    Погрешность измерения ± (1,0% + 3 ед. счета)
    Входной импеданс 1 МОм
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (TRMS) Диапазон измерений 1,6 В…600 В (при макс. коэфф. амплит. = 1,41)
    Разрешение 0,1В
    Погрешность измерения 40…200 Гц: ± (1,0% + 3 ед. счета); 200…400 Гц: ± (5,0% + 3 ед. счета)
    Входной импеданс 1 МОм
    ИЗМЕРЕНИЕ ПОСТОЯННОГО И ПЕРЕМЕННОГО НАПРЯЖЕНИЯ Диапазон измерений (разрешение) макс. / мин. / усредн.: 10…600 В (0,1 В); пиковые: 10…850 В (1 В)
    Погрешность измерения ± (5,0% + 10 ед. счета)
    Время отклика макс. / мин. / усредн.: 500 мс; пиковые: 1 мс
    ПЕРЕМЕННЫЙ ТОК (TRMS) Диапазон измерений 0…400 А (при макс. коэфф. амплит. = 2,0)
    Разрешение 0,1 А
    Погрешность измерения 40…200 Гц: ± (1,0% + 3 ед. счета)
    200…400 Гц: ± (5,0% + 3 ед. счета)
    Защита входа 600 Аскз
    ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА Диапазон измерений (разрешение) макс. / мин. / усредн.: 10…400 А (0,1 А); пиковые: 10…800 А (1 А)
    Погрешность измерения ± (5,0% + 10 ед. счета)
    Время отклика макс. / мин. / усредн.: 500 мс; пиковые: 1 мс
    СОПРОТИВЛЕНИЕ (АВТОВЫБОР) Пределы измерений (разрешение) 0…499,9 Ом (0,1 Ом); 500…999,9 Ом (1 Ом); 1000…2000 Ом (3 Ом)
    Погрешность измерения ± (1,0% + 5 ед. счета)
    Прозвонка (f сигн. 2 кГц) до 40 Ом
    Защита входа 600 В пост./ перем. (скз)
    ЧАСТОТА (НАПРЯЖЕНИЕ / ТОК) (0,5 В...600 В / 0,5 А...400 А) Диапазон измерений (разрешение) 40 Гц…399,9 Гц (0,1 Гц)
    Погрешность измерения ± (0,5% + 1 ед. счета)
    ГАРМОНИКИ (НАПРЯЖЕНИЕ / ТОК) Диапазон измерений (разр. 0,1 В / 0,1 А) 1…15; 16…25
    Погрешность измерения ± (10% + 5 ед. счета); ± (15% + 5 ед. счета)
    МОЩНОСТЬ (кВт, кВАР, кВА) Диапазон измерений (разрешение) 0,01…99,99 (0,01); 100…1000 (0,1)
    Погрешность измерения ± (3,5% + 3 ед. счета)
    КОЭФФ. МОЩНОСТИ (PF) Диапазон измерений (разрешение) 0,2…1,00 (0,01)
    Погрешность измерения ± 3°
    ЭНЕРГИЯ (кВт´ч, кВАР´ч, кВА´ч) Диапазон измерений (разрешение) 0,01…99,99 (0,01); 100…1000 (0,1)
    Погрешность измерения ± (3,5% + 3 ед. счета)
    ОПРЕДЕЛЕНИЕ ПОРЯДКА ЧЕРЕДОВАНИЯ ФАЗ И СОВПАДЕНИЯ ФАЗ В СОЕДИНЯЕМЫХ ФИДЕРАХ Диапазон измерений 50…600 В (в полосе частот 40…69 Гц)
    Входной импеданс 1 МОм
    Защита входа 600 В (скз)
    РЕЖИМ ИЗМЕРЕНИЯ ПИКОВЫХ, МАКС. / МИН. / СРЕДН. ЗНАЧЕНИЙ
    СОПРОТИВЛЕНИЕ И ПРОЗВОНКА ЦЕПИ Пределы измерений (разрешение) 0…499,9 Ом (0,1 Ом); 500…999,9 Ом (1 Ом); 1000…2000 Ом (3 Ом)
    Погрешность измерения ± (1,0% + 5 ед. счета)
    Время отклика 1 с
    ЧАСТОТА (НАПРЯЖЕНИЕ / ТОК) Диапазон измерений 40 Гц…399,9 Гц (Макс. Df/ Dt = 0,5 Гц/сек)
    Разрешение 0,1 Гц
    Погрешность измерения ± (0,5% + 1 ед. счета)
    Время отклика 1 с
    МОЩНОСТЬ (кВт, кВАР, кВА) Диапазон измерений (разрешение) 0,01…99,99 (0,01); 100…1000 (0,1)
    Погрешность измерения ± (3,5% + 3 ед. счета) для Sin сигнала U=230…400В; I > 1А; f= 50..60 Гц; коэфф. мощн. = 0,8i..0,8c
    Время отклика 1 с
    КОЭФФ. МОЩНОСТИ (PF) Диапазон измерений 0,2…1,00
    Разрешение 0,01
    Погрешность измерения ± 3° для Sin сигнала U=230…400В; I > 2А; f= 50..60 Гц; коэфф. мощн. = 0,8i..0,8c
    Время отклика 1 с
    ОБЩИЕ ДАННЫЕ Тип преобразователя Трансформатор тока
    Макс. индицируемое число 9999 (+ децимальная точка и знак)
    Скорость измерения 64 изм. / 20 мс
    Макс. диаметр провода 30 мм
    Источник питания 1,5 В х2 (тип ААА)
    Срок службы источника питания примерно 90 ч
    Автовыключение 5 мин
    Условия эксплуатации 0 °С…40 °С, отн. влажность не более 80 %
    Габаритные размеры 205х64х39 мм
    Масса 280 г (с эл. питания)

  • Комплект поставки АКИП-4022

    Наименование Количество
    Прибор 1
    Измерительные провода 2
    Источник питания 2
    Транспортная сумка 1
    Клеммы «крокодил» 2
    Чехол-фиксатор 1
    РЭ 1
