АТК 2301, АТК2301

Клещи электроизмерительные (токоизмерительные, токовые)

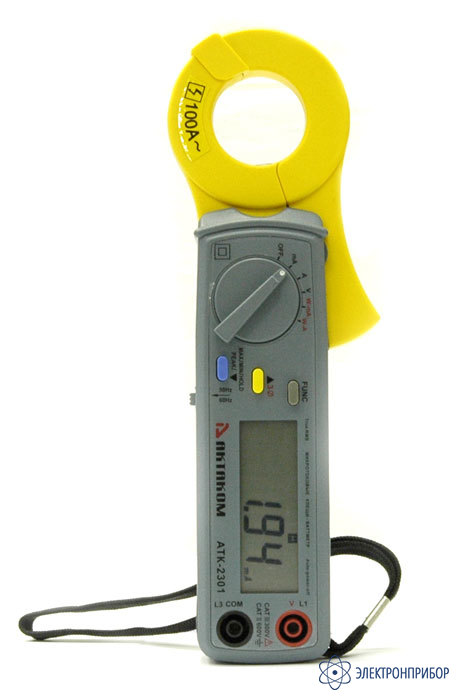

АТК-2301 — микротоковые клещи-ваттметр

Код товара: 21113
  • 43841-10

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      43841-10 до 18.12.2024

    • Производитель

      АКТАКОМ

    Внимание! Батарейка в комплект поставки прибора не входит.

    Назначение микротоковых клещей-ваттметров АТК-2301:

    Микротоковые клещи-ваттметр АТК-2301 имеют максимальное разрешение по переменному току 10 мкА. Идеальны для измерений токов утечки, позволяют измерять активную, реактивную и полную мощность.

    Особенности микротоковых клещей-ваттметров АТК-2301:

    • измерения в однофазных и симметричных 3-х фазных цепях;
    • диаметр охвата клещей 30 мм;
    • ЖКИ дисплей 3,5 + 2 разряда;
    • скорость обновления ЖКИ 2 раза в секунду;
    • количество выборок за период сети: 512 (напряжение или ток), 256 (мощность);
    • автоматический выбор диапазона измерений;
    • удержание показаний;
    • фиксация максимального, минимального и пикового значений;
    • определение последовательности чередования фаз;
    • индикатор перегрузки;
    • индикатор разряда батареи;
    • автоматическое отключение питания через 30 минут после включения.

  • Технические характеристики микротоковых клещей-ваттметров АТК-2301:

    Диапазон Разрешение Погрешность Диапазон частот
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Измерение силы переменного тока (среднеквадратичного значения)
    0,30-60,00) мА 0,01 мА ±(0,005·Iизм + 5 е.м.р.) 50/60 Гц
    (60,0-600,0) мА 0,1 мА
    (0,030-9,999) А 0,001 А
    (10,00-60,00) А 0,01 А
    (60,00-99,99) А 0,01 А ±(0,01·Iизм + 5 е.м.р.)
    Измерение силы переменного тока (пиковых значений)
    30-1500 А 0,1 А ±0,05·Iизм 50/60 Гц
    Измерение напряжения переменного тока (среднеквадратичного значения)
    400 В 0,1 В ±(0,005·Uизм + 5 е.м.р.) 50/60 Гц
    600 В 1 В
    Измерение напряжения переменного тока (пиковых значений)
    (10-600) В 0,1 В ±0,05·Uизм 50/60 Гц
    Измерение активной, реактивной и полной мощности
    (0,000-9,999) Вт 0,001 Вт ±(0,02·Ризм + 25 е.м.р.) 50/60 Гц, 0,5-1
    (10,00-99,99) Вт 0,01 Вт
    (100,0-999,9) Вт 0,1 Вт
    (1,000-9,999) кВт 0,001 кВт
    (10,00-59,99) кВт 0,01 кВт
    Измерение коэффициента мощности (cosφ)
    1,000 0,001 ±0,01 -
    Измерение фазового угла между напряжением и током
    (-180 - +180)° 0,1° ±1° 50/60 Гц
    (0-360)° 0,1°
    Диапазон Разрешение Диапазон частот
    Измерение коэффициента n-ой гармонической составляющей напряжения переменного тока
    1-10 0,1 % ±0,7 %
    11-20 ±2 %
    21-40 ±5 %
    41-99 не нормируется
    Контроль силы тока n-ой гармонической составляющей тока
    1-10 0,01/0,1 мА
    0,001/0,1 А    		 10 мА (до 600 мА)
    1 А (до 100 А)
    11-20
    21-40
    41-99
    Контроль коэффициента искажения синусоидальности кривой (напряжения, тока)
    0-20 0,1 80 В
    20 А
    20-100
    Контроль коэффициента амплитуды (напряжения, тока)
    1,00-99,99 0,01 10 В, 30 А
    80 В, 20 А
    Дополнительная погрешность измерений от изменения температуры окружающего воздуха на каждые 10 ºС изменения температуры в диапазоне температур от 5 до 18 ºС и от 28 до 40 ºС не должна превышать 1,5 пределов основной погрешности.
    Параметр Значение
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Потребляемый ток 10мА
    Рабочая температура -10...+50 °С
    Питание 1,5 В х 2 (2 батареи по 1,5 В типа АА)
    Габаритные размеры 210х63х37 мм
    Масса 220 г

  • Комплект поставки АТК-2301

    № Наименование Количество
    1 Токовые клещи АТК-2301 1
    2 Комплект измерительных щупов 1
    3 Руководство по эксплуатации 1

  • Дополнительная комплектация АТК-2301
