CL155, CL 155, CL-155

Клещи электроизмерительные (токоизмерительные, токовые)

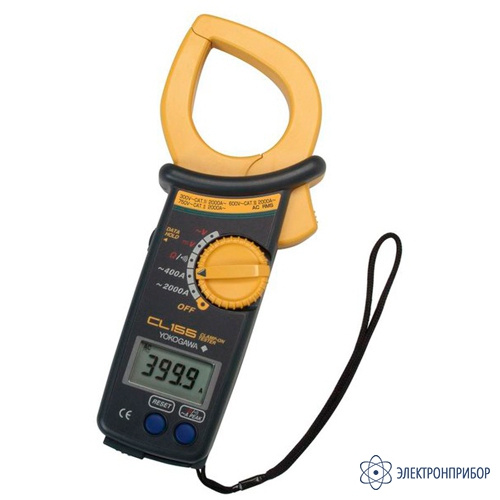

CL155 — клещи токоизмерительные

Код товара: 47136
  • 43572-10

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      43572-10 до 17.03.2025

    • Производитель

      Yokogawa

    • Артикул

      CL155

    Описание токоизмерительных клещей CL155:

    Токовые клещи серии CL позволяют измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

    Особенности токоизмерительных клещей CL155:

    • Измерение переменного тока;
    • Диаметр измеряемого проводника 54 мм;
    • Отображение истинного среднеквадратичного значения;
    • Функция выхода постоянного тока;
    • Функция сохранения данных;
    • Функция спящего режима;
    • Утверждено соответствие стандартам безопасности EN61010-1, EN61010-2-031, EN61010-2-032 (CAT. I В 300 В, CAT. III 600 В, CAT. II 1000 В).

  • Сводная таблица токоизмерительных клещей серии CL:

    Параметр CL120 CL130 CL135 CL150 CL155 CL220 CL235 CL250 CL255 CL320 CL340 CL345 CL360
    Шкала цифровая 1999 1999 1999 3999 3999 3999 3999 3999 3999 1999 3999 4200 1999
    Шкала линейная - - - - - - - - - - - - -
    Постоянный ток - - - - - ● ● ● ● - - - -
    Переменный ток 20/200 А;
    0,01 А; ±2 %;
    40 Гц…1 кГц    		 200/600 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц    		 200/600 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц    		 400/2000 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц    		 400/2000 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц    		 40/300 А;
    0,01 А; ±1 %;
    20 Гц…1 кГц    		 400/600 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц    		 400/2000 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц    		 400/2000 А;
    0,1 А; ±1,5 %;
    30 Гц…1 кГц    		 20/200 мА/200 А;
    0,01 мА; ±2 %;
    40…400 Гц    		 40/400 мА/400 А;
    0,01 мА; ±0,5 %;
    20 Гц…1кГц    		 40/400 мА/400 мА;
    0,01 А; ±0,5 %;
    20 Гц…1кГц    		 200 мА/2/20/200/1000 A;
    0,1 мА; ±2 %;
    40 Гц…1кГц
    Постоянное напряжение - - - ● ● - ● ● - - - - -
    Переменное напряжение - ● ● ● ● - ● ● - - - - -
    Измерение среднеквадратных значений - - ● - ● - - - - - - ● -
    Сопротивление - ● ● ● ● - ● ● - - - - -
    Частота - - - - - - ● - - - - - -
    Температура - - - - - - - - - - - - -
    Прозвон цепи - ● ● ● ● - ● ● - - - - -
    Запоминание пиковых значений - - - ● ● - ● ● - - ● ● ●
    Запись результатов измерений ● ● ● ● ● ● ● ● ● ● ● ● ●
    Выбор предела измерений Ручн. Ручн. Ручн. Авт./Ручн. Авт./Ручн. Авт. Авт. Авт./Ручн. Авт. Ручн. Ручн. Ручн. Ручн.
    Аналоговый выход - - - ● ● - - ● ● - - - -
    Вывод форм сигналов на монитор - - - - - - - - - - - - ●
    Выключатель фильтра - - - - - - - - - ● ● ● ●
    Размер провода, мм ø24 ø30 ø30 ø54 ø54 ø24 ø33 ø55 ø55 ø24 ø40 ø40 ø68
    Источник питания Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея
    Рабочий диапазон температур 0…40°C -10…50°C -10…50°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C -10…50°C

    Технические характеристики токоизмерительных клещей CL155:

    При 23°С ± 5°С, относительной влажности не более 75%.
    Погрешность: ± % от показаний + разряд).

    Диапазон Погрешность
    Переменный ток
    400 A 1,0 + 3 (50/60 Гц)
    2,0 + 3 (40~1 кГц)
    2000A (0~1500 A) 1,0 + 3 (50/60 Гц)
    3,0 + 3 (40~1 кГц)
    2000A (1500~2000 A) 3,0 (50/60 Гц)
    Напряжение переменного тока
    40/400/750 В 1,0 + 2 (50/60 Гц)
    1,5 + 3 (40~1 кГц)
    Напряжение постоянного тока
    40/400/1000 В 1,0 + 2
    Сопротивление
    400/4к/40к/400 кОм 1,5 + 2, звуковой сигнал срабатывает при значениях ниже 50±35 Ом (проверка непрерывности)
    Выход постоянного тока
    400 A (0~400 мВ) ± 1,5% от показаний ± 0,5 мВ (50/60 Гц)
    ± 2,5% от показаний ± 0,5 мВ (40~1 кГц)
    2000A (0~150 мВ/0~1500 A) ± 1,5% от показаний ± 0,5 мВ (50/60 Гц)
    ± 3,5% от показаний ± 0,5 мВ (40~1 кГц)
    2000 A (0~150 мВ/0~1500 A) ± 3,5% от показаний (50/60Гц)
    Параметр Значение
    Основные технические характеристики
    Метод определения Истинное среднеквадратичное значение
    Экран ЖКД (Цифровая индикация: 4000 подсчётов)
    Время отклика 2 секунды
    Переключение диапазонов Вручную (В диапазоне переменного тока)/ Автоматически (в диапазонах напряжения переменного тока и сопротивления)
    Сохранение данных Во всём диапазоне
    Сохранение максимумов В диапазоне переменного тока
    Рабочая температура и влажность 0-40°С, относительная влажность не более 85% (без конденсации)
    Температурный коэффициент -
    Воздействие внешних магнитных полей Не более 1A при 400A/м
    Воздействие положения проводника ± (2,0% от показаний + 3 разряда) или менее
    Стандарты безопасности Соответствует EN 61010-1, EN61010-2-031, EN61010-2-032
    Напряжение цепи Ср. кв. значение не более 1000 В
    Выдерживаемое напряжение 5,55 кВ переменного тока в течение одной минуты
    Электропитание R6P(SUM-3) х  2 или LR6 х 2
    Срок службы батареи Прибл. 80 часов (непрерывно)
    Потребляемый ток Прибл. 7 мА
    Функция спящего режима Автоматическое выключение через 10 минут после последнего переключения
    Диаметр измеряемого проводника Не более 54 мм
    Размеры 105(Ш) х 247(В) х 49(Г) мм
    Вес 470 г

  • Комплект поставки CL155

    № Наименование Количество
    1 Клещи токоизмерительные CL155 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
