CMP1015 PV, СМP1015PV, СМР-1015PV, СМР-1015-PV

Клещи электроизмерительные (токоизмерительные, токовые)

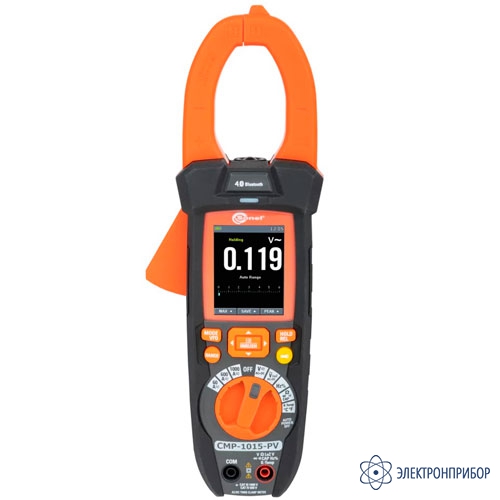

CMP-1015-PV — клещи электроизмерительные

Код товара: 73395
    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89688-23 до 07.08.2028

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUCMP1015PV

    Назначение и область применения клещей электроизмерительных СМP-1015-PV:

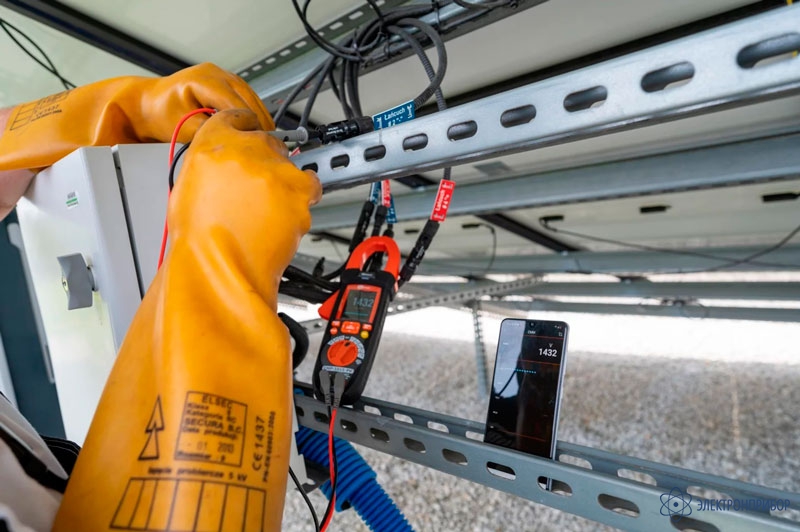

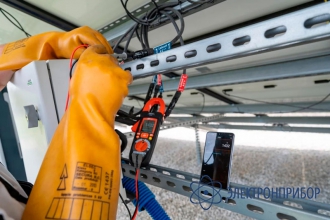

    CMP-1015-PV – многофункциональные токоизмерительные клещи, предназначенные для измерения постоянного тока и напряжения в фотогальванических установках напряжением до 1500 В, а также позволяют выполнять измерения в цепях преобразователей частоты.

    Функциональные возможности клещей электроизмерительных СМP-1015-PV:

    • измерение постоянного/переменного тока до 1000 А (True RMS);
    • режим измерения пусковых токов (время интегрирования 100 мс);
    • измерение напряжения переменного тока до 1000 В (True RMS);
    • измерение напряжения постоянного тока до 1500 В;
    • бесконтактная индикация наличия напряжения переменного тока;
    • измерение сопротивления;
    • измерение емкости;
    • измерение температуры;
    • измерение частоты;
    • тестирование диодов;
    • контроль целостности электрических соединений;
    • регистрация сигналов и графический анализ данных;

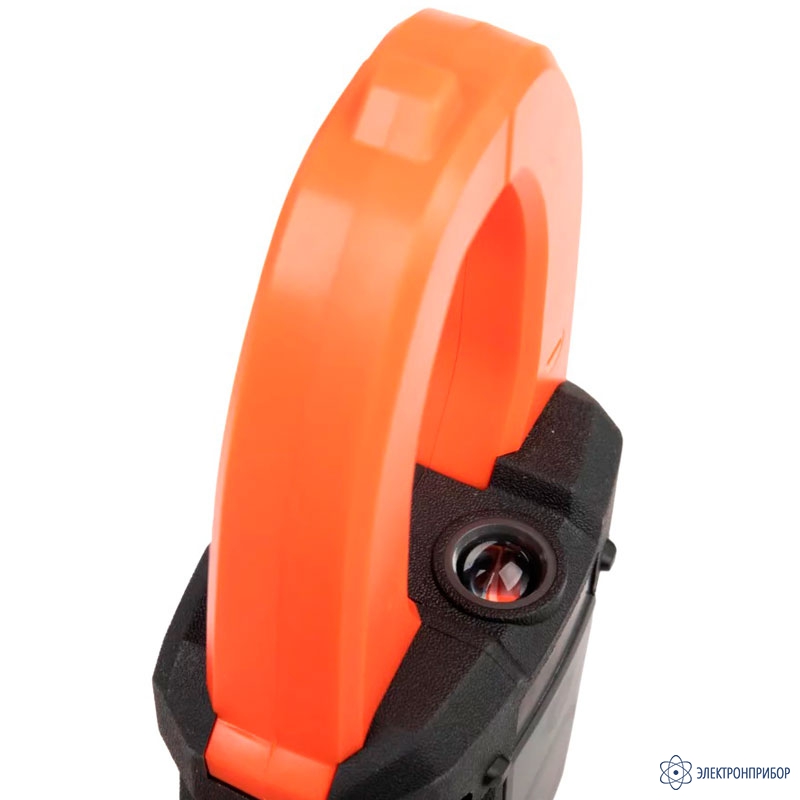

    • фонарик.
  • Технические характеристики клещей электроизмерительных СМP-1015-PV:

    Напряжение постоянного тока
    Диапазон Разрешение Основная погрешность Полное входное сопротивление
    600,0 В 0,1 В ± (0,8 % и.в.+ 5 е.м.р.) 10 МОм
    6,000 В 0,001 В ± (0,5 % и.в.+ 5 е.м.р.)
    60,00 В 0,01 В
    600,0 В 0,1 В ± (0,8 % и.в.+ 5 е.м.р.)
    1100 В 1 В
    1500 В 1 В не нормируется
    Защита от перегрузки по постоянному напряжению 1500 В RMS.
    Напряжение переменного тока (True RMS)
    Диапазон Разрешение Основная погрешность Полное входное сопротивление
    6,000 В 0,001 В f = 50…60 Гц ± (1,2 % и.в. + 5 е.м.р.)
    f = 61…1000 Гц ± (2,5 % и.в. + 5 е.м.р.)
    9 МОм
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Значения напряжения определены в границах 10…100 % диапазона.
    Погрешность функции PEAK 10 % и.в.
    Диапазон частоты: 50…1000 Гц.
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Переменный ток (True RMS)
    Диапазон Разрешение Основная погрешность
    60,00 А 0,01 А ± (2,5 % и.в. + 5 е.м.р.)
    600,0 А 0,1 А
    1000 А 1
    Значения силы тока определены в границах 10…100 % диапазона.
    Диапазон частоты: 50…60 Гц.
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Постоянный ток
    Диапазон Разрешение Основная погрешность
    60,0 Ом 0,01 Ом ± (2,0 % и.в. + 5 е.м.р.)
    600,0 Ом 0,1 А
    1000 А 1
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Сопротивление
    Диапазон Разрешение Основная погрешность
    600,0 Ом 0,1 Ом ± (1,0 % и.в. + 10 е.м.р.)
    6,000 кОм 0,001 кОм ± (0,8 % и.в. + 5 е.м.р.)
    60,00 кОм 0,01 кОм
    600,0 кОм 0,1 кОм
    6,000 MОм 0,001 MОм
    60,00 MОм 0,01 MОм ± (2,5 % и.в. + 10 е.м.р.)
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Ёмкость
    Диапазон Разрешение Основная погрешность
    60,00 нФ 0,01 нФ ± (3,0 % и.в. + 5 е.м.р.)
    600,0 нФ 0,1 нФ ± (3,5 % и.в. + 10 е.м.р.)
    6,000 мкФ 0,001 мкФ
    60,00 мкФ 0,01 мкФ
    600,0 мкФ 0,1 мкФ
    6000 мкФ 1 мкФ ± (3,5 % и.в. + 20 е.м.р.)
    60,00 мФ 0,01 мФ не нормируется
    100,0 мФ 0,1 мФ
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Температура
    Диапазон Разрешение Основная погрешность
    -40,0...1000 °C 0,1 или 1 °C ± (1,5 % и.в. + 3 °C)
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Погрешность температурного зонда не учитывается.
    Частота
    Диапазон Разрешение Основная погрешность
    60,00 Гц 0,01 Гц ± (0,2 % и.в. + 5 е.м.р.)
    600,0 Гц 0,1 Гц
    6,000 кГц 0,001 кГц
    60,00 кГц 0,01 кГц
    600,0 кГц 0,1 кГц
    6,000 МГц 0,001 МГц
    10,00 МГц 0,01 МГц
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Чувствительность:
    > 2 В RMS для 20…80% заполнения цикла и < 100 кГц;
    > 5 В RMS для 20…80% заполнения цикла и > 100 кГц.
    Дополнительные характеристики
    Параметр Значениe
    Питание
    Питание измерителя аккумулятор Li-Pol 7,4 В, 1200 мАч
    Категория электробезопасности CAT IV/600 В CAT III/1000 В
    Условия окружающей среды и другие технические данные
    Диапазон рабочих температур 5…40 °C при относительной влажности < 80 %
    Диапазон температур при хранении -20…60 °C при относительной влажности < 80%
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP40
    Нормальные условия для поверки Температура окружающей среды 23 °C ± 2 °C
    Влажность 40…60 %
    Уровень загрязнения 2
    Размеры 273 x 96 x 48 мм
    Масса 490 г (с элементами питания)
    Дисплей ЖКИ с подсветкой, 4-х цифровой
    Высота над уровнем моря ˂ 2000 м
    Зев клещей 48 мм
    Тестирование диодов I=1,5 мA, U0 ˂ 3,3 В постоянного тока
    Целостность цепи звуковая индикация R<50 Ом при I ˂ 0,5 мА
    Индикация превышения диапазона OL
    Индикация разряда батареи
    Частота измерений 3 измерения / с
    Входное сопротивление 9 MОм переменный ток, 10 МОм постоянный ток
    Входное сопротивление для LowZ 10 MОм (переменный ток / постоянный ток)
    Диапазон бесконтактного индикатора переменного напряжения 10…1000 В (50/60 Гц)
    Время отклика для функции PEAK 1 мс
    Функция INRUSH: - время дискретизации - время интеграции 37,5 Гц (RMS), 2,4576 МГц (часы) 100 мс
    Функция VFD: - макс. рабочее напряжение постоянное 1500 В/переменное 1000 В
    Функция HVDC: - макс. рабочее напряжение определяется высоковольтным адаптером
    Полоса частот 50…1000 Гц
    Время бездействия до автоотключения 15…60 минут
    Датчик температуры термоэлектрический зонд типа К
    Тип корпуса двухкомпозитный
    Класс защиты двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Соответствие требованиям ГОСТ ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013

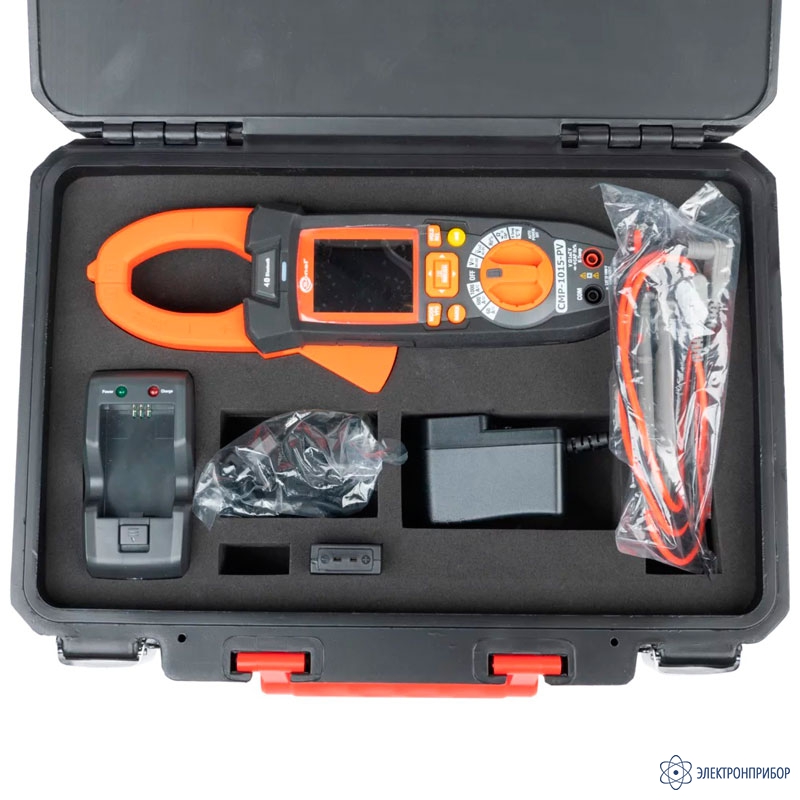

  • Комплект поставки CMP-1015-PV

    Наименование Фото Количество Индекс
    1 Клещи электроизмерительные СМP-1015-PV 1 WMRUCMP1015PV
    2 Аккумуляторная батарея Li-Pol Sonel-30 7,4 V 1 WAAKU30
    3 Зарядное устройство для CMP-1015-PV 1 WAZASZ25
    4 Блок питания для зарядного устройства Z-26 1 WAZASZ26
    5 Комплект измерительных проводов CMM/CMP 1 WAPRZCMP2
    6 Термопара типа К 1 WASONTEMK
    7 Адаптер к термопаре типа К 1 WAADATEMK
    8 Пластиковый кейс M-3 1 WAWALM3
    9 Руководство по эксплуатации / паспорт 1 #
