CMP-200 F, CMP200F, СМР-200F, СМР-200 F

Клещи электроизмерительные (токоизмерительные, токовые)

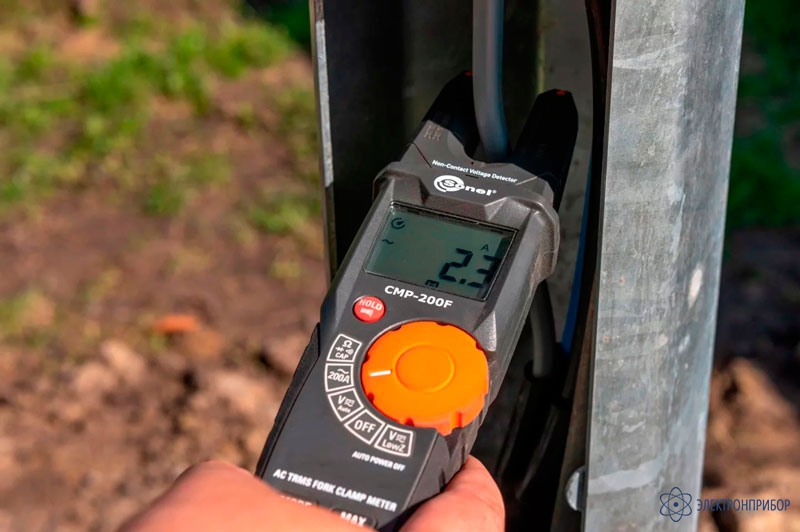

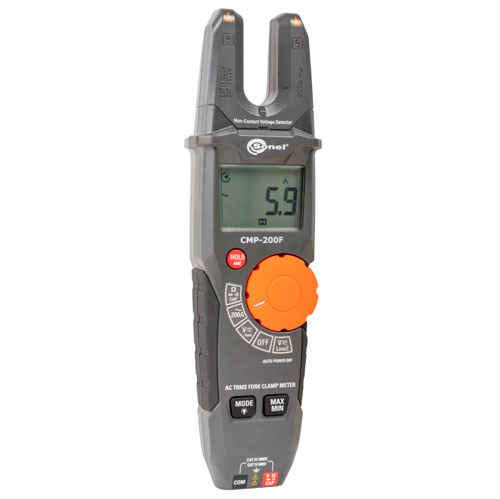

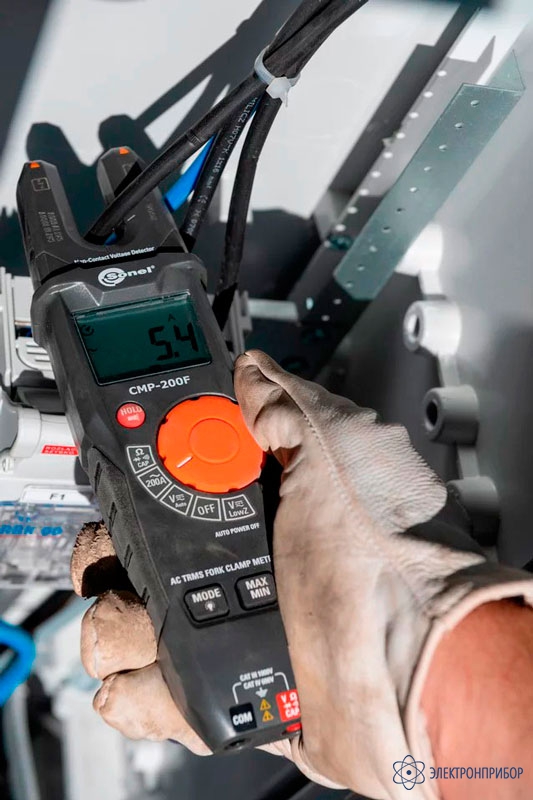

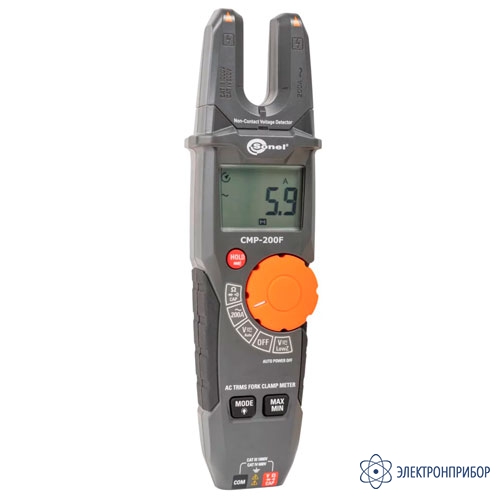

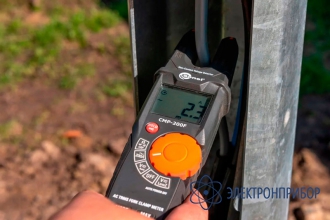

CMP-200F — клещи электроизмерительные

Код товара: 73385
    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89688-23 до 07.08.2028

    • Производитель

      Sonel, Россия

    • Артикул

      WMXXCMP200F

    Назначение и область применения клещей электроизмерительных СМP-200F:

    CMP-200F являются новым представителем токоизмерительных клещей серии CMP. Они сочетают в себе простоту, скорость измерений и универсальность. Благодаря своей вилочной конструкции и компактности, применение в ограниченном пространстве не вызывает сложности. Клещи включают в себя все необходимые функциональные возможности и удобства. Максимальный измерительный зев составляет 16 мм.

    Функциональные возможности клещей электроизмерительных СМP-200F:

    • измерение переменного тока в диапазоне до 200 А;
    • измерение напряжения постоянного и переменного тока до 1000 В;
    • режим низкоомного измерения напряжения LowZ, позволяющего исключить влияние помех и индуцированных напряжений на измерение;
    • бесконтактная индикация напряжения переменного тока;
    • измерение сопротивления до 60 МОм с разрешением от 0,01 Ом;
    • измерение емкости; тестирование диодов;
    • контроль целостности электрических соединений;
    • фонарик.
  • Технические характеристики клещей электроизмерительных СМP-200F:

    Напряжение постоянного тока
    Диапазон Разрешение Основная погрешность Полное входное сопротивление
    6,000 В 0,001 В ± (0,9 % и.в.+ 5 е.м.р.) 10 МОм
    60,00 В 0,01 В ± (1,0 % и.в.+ 2 е.м.р.)
    600,0 В 0,1 В
    1000 В 1 В ± (1,2 % и.в.+ 2 е.м.р.)
    Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
    Напряжение переменного тока (True RMS)
    Диапазон Разрешение Основная погрешность Полное входное сопротивление
    6,000 В 0,001 В ± (1,2 % и.в.+ 5 е.м.р.) 10 МОм
    60,00 В 0,01 В ± (1,2 % и.в.+ 2 е.м.р.)
    600,0 В 0,1 В
    1000 В 1 В ± (1,5 % и.в.+ 2 е.м.р.)
    Значения напряжения переменного тока определены в интервале 5…100 % диапазона.
    Диапазон частоты: 50…1000 Гц (синусоидальный сигнал), 50/60 Гц (все сигналы).
    Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
    Переменный ток (True RMS)
    Диапазон Разрешение Основная погрешность
    200,0 A 0,1 A ± (3,0 % и.в. + 5 е.м.р.)
    Значения переменного тока определены в интервале 5…100 % диапазона.
    Диапазон частоты: 50…60 Гц.
    Защита от перегрузки тока 200 А.
    Сопротивление
    Диапазон Разрешение Основная погрешность
    600,0 Ом 0,1 Ом ± (1,0 % и.в. + 4 е.м.р.)
    6,000 кОм 0,001 кОм ± (1,5 % и.в. + 4 е.м.р.)
    60,00 кОм 0,01 кОм
    600,0 кОм 0,1 кОм
    6,000 MОм 0,001 MОм ± (2,5 % и.в. + 4 е.м.р.)
    60,00 MОм 0,01 MОм ± (3,5 % и.в. + 4 е.м.р.)
    Защита от перегрузки по переменному/постоянному напряжению 300 В RMS.
    Ёмкость
    Диапазон Разрешение Основная погрешность
    60,00 нФ 0,01 нФ ± (3,0 % и.в. + 5 е.м.р.)
    600,0 нФ 0,1 нФ
    6,000 мкФ 0,001 мкФ
    60,00 мкФ 0,01 мкФ
    600,0 мкФ 0,1 мкФ ± (3,5 % и.в. + 10 е.м.р.)
    4000 мкФ 1 мкФ ± (5,0 % и.в. + 10 е.м.р.)
    Погрешность не указана для ёмкости < 6 нФ.
    Значения ёмкости указаны в интервале 10…100 % диапазона.
    Защита от перегрузки по переменному/постоянному напряжению 300 В RMS.
    Дополнительные характеристики
    Параметр Значениe
    Питание
    Питание измерителя батарея 1,5 В типа LR6 (АА) - 2 штуки
    Категория электробезопасности CAT IV/600 В CAT III/1000 В
    Условия окружающей среды и другие технические данные
    Диапазон рабочих температур 5…40 °C при относительной влажности < 80 %
    Диапазон температур при хранении -20…60 °C при относительной влажности < 80%
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP40
    Нормальные условия для поверки Температура окружающей среды 23 °C ± 2 °C
    Влажность 40…60 %
    Уровень загрязнения 2
    Размеры 230 x 44 x 66 мм
    Масса 270 г (с элементами питания)
    Дисплей ЖКИ с подсветкой, 4-х цифровой
    Высота над уровнем моря ˂ 2000 м
    Зев измерительный 16 мм
    Тестирование диодов I=0,15 мA, U0 ˂ 3 В постоянного тока
    Целостность цепи звуковая индикация R<50 Ом при I ˂ 0,35 мА
    Индикация превышения диапазона OL
    Индикация разряда батареи
    Частота измерений 3 измерения / с
    Входное сопротивление 10 MОм (переменный ток / постоянный ток)
    Входное сопротивление для LowZ 10 MОм (переменный ток / постоянный ток)
    Диапазон бесконтактного индикатора переменного напряжения 200…1000 В (50/60 Гц)
    Коэффициент пиковых значений ˂ 3
    Диапазон переменного сигнала:
    - синусоидальный сигнал
    - все сигналы

    50…1000 Гц
    50…60 Гц
    Время бездействия до самоотключения 15 минут
    Максимальная высота падения 2 м
    Класс защиты двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Соответствие требованиям ГОСТ ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013
  • Комплект поставки CMP-200F

    Наименование Фото Количество Индекс
    1 Клещи электроизмерительные СМP-200F 1 WMRUCMP200F
    2 Комплект измерительных проводов CMP/СММ (CAT IV, M) 1 WAPRZCMM2
    3 Элемент питания алкалиновый 1,5 В LR6 2 #
    4 Футляр 1 #
    5 Руководство по эксплуатации / паспорт 1 #
  • Дополнительная комплектация CMP-200F
