СМР-3000, СМР3000, CMP3000

Клещи электроизмерительные (токоизмерительные, токовые)

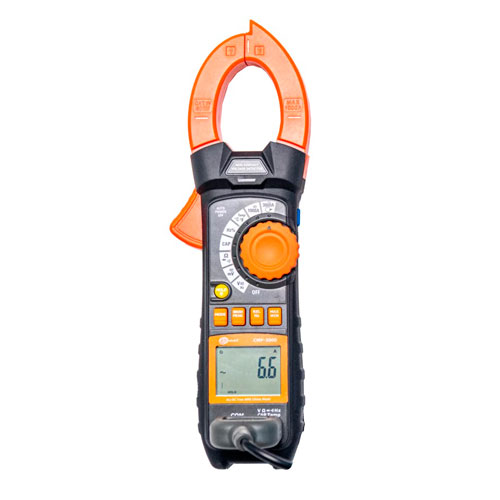

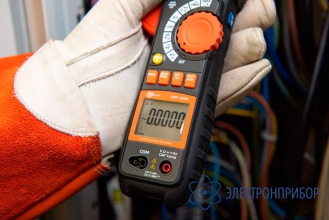

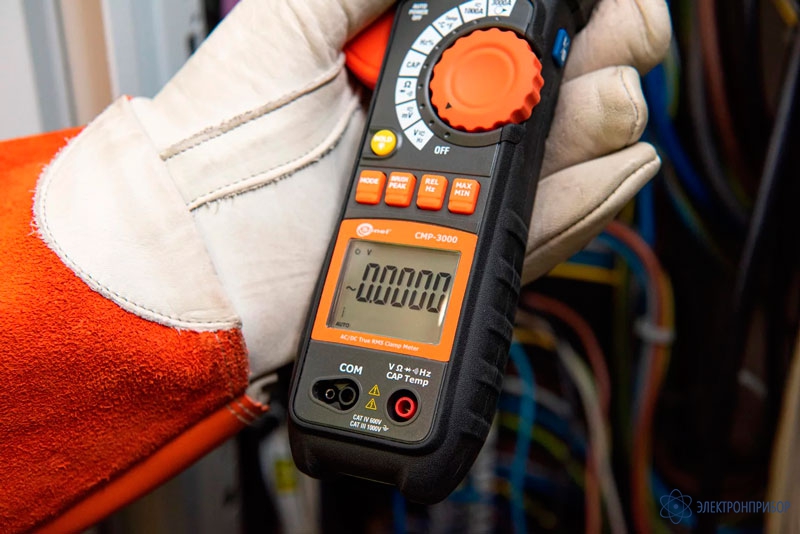

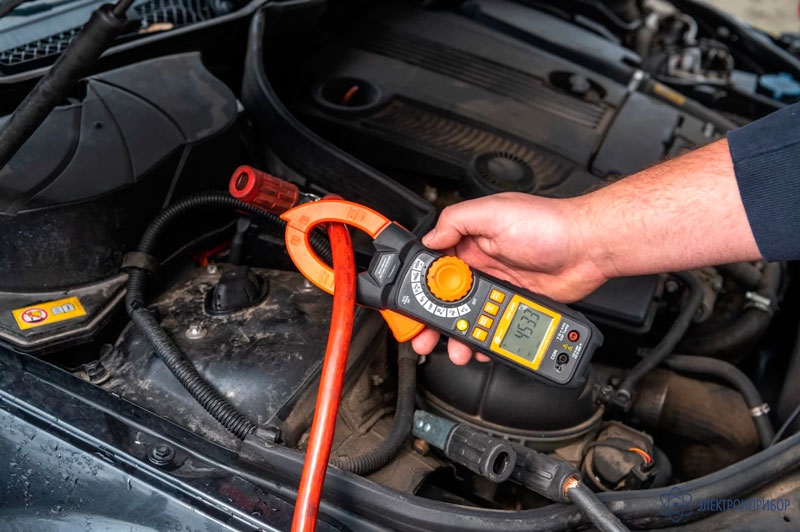

CMP-3000 — клещи электроизмерительные

Код товара: 73401
    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89688-23 до 07.08.2028

    • Производитель

      Sonel, Россия

    • Артикул

      WMXXCMP3000

    Назначение и область применения клещей электроизмерительных СМP-3000:

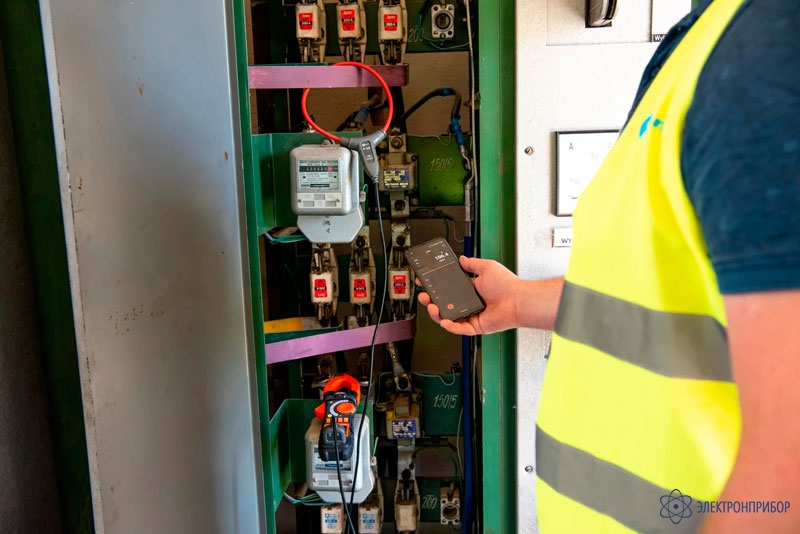

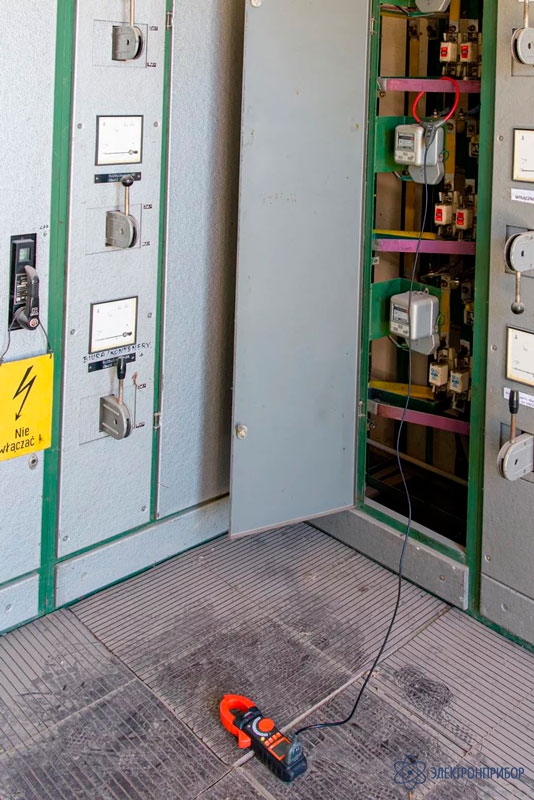

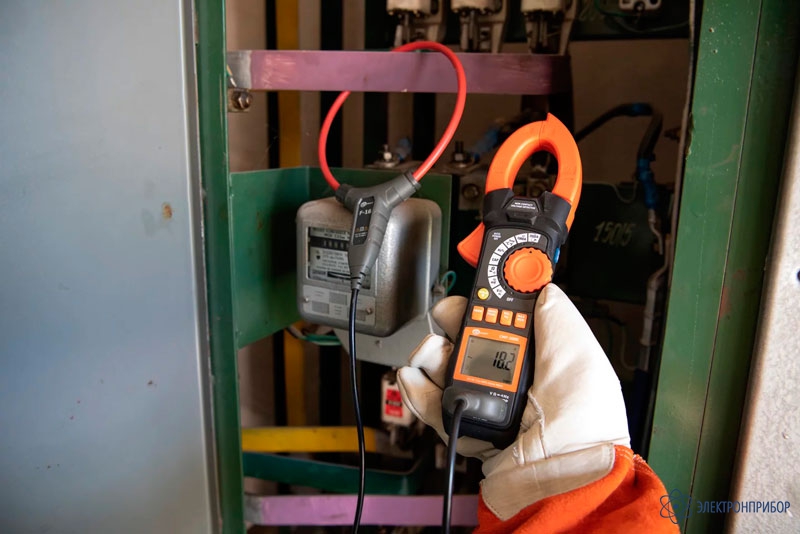

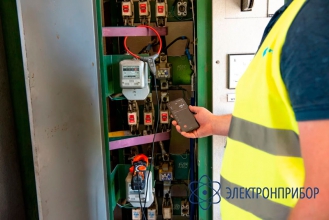

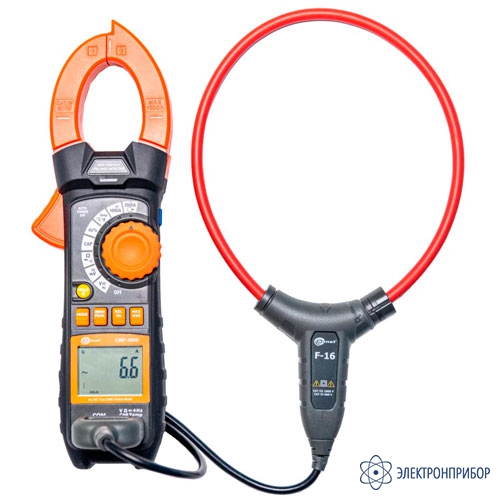

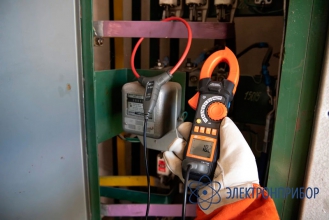

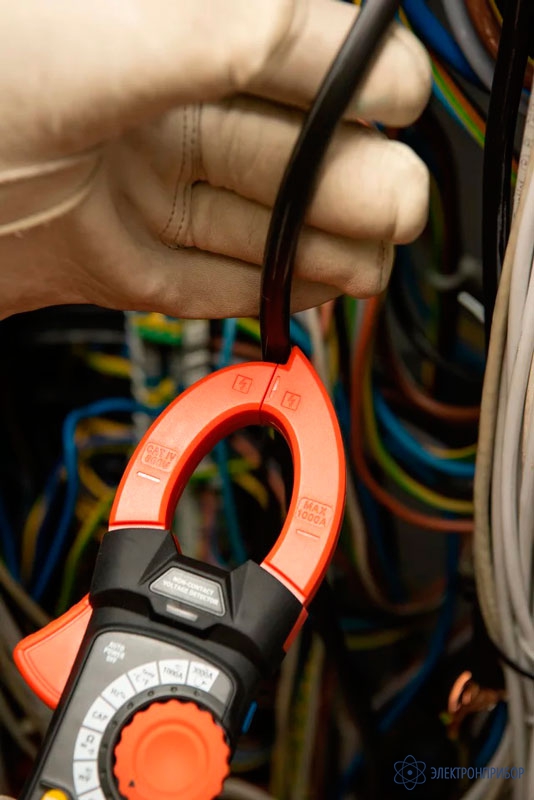

    Профессиональные токоизмерительные клещи нового поколения, в сочетании новаторских решений. Гибкие токовые зажимы диаметром 160 мм обеспечивают легкое и безопасное измерение переменного тока до 3000 А. Зажим подключается к клещам с помощью кабеля длиной 170 см, что позволяет работать вдали от токоведущих частей электроустановки. Форма жестких разработана для облегчения тестирования в труднодоступных и тесных местах. В характерном выступе на верхней части губок расположен датчик бесконтактного индикатора напряжения.

    Функциональные возможности клещей электроизмерительных СМP-3000:

    • измерение переменного тока в диапазоне до 3000 А (True RMS);
    • измерение постоянного тока до 1000 А;
    • режим измерения пусковых токов (время интегрирования 106 мс);
    • измерение напряжения переменного тока до 1000 В (True RMS);
    • измерение напряжения постоянного тока до 1000 В;

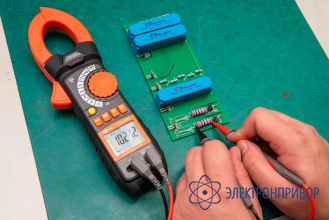

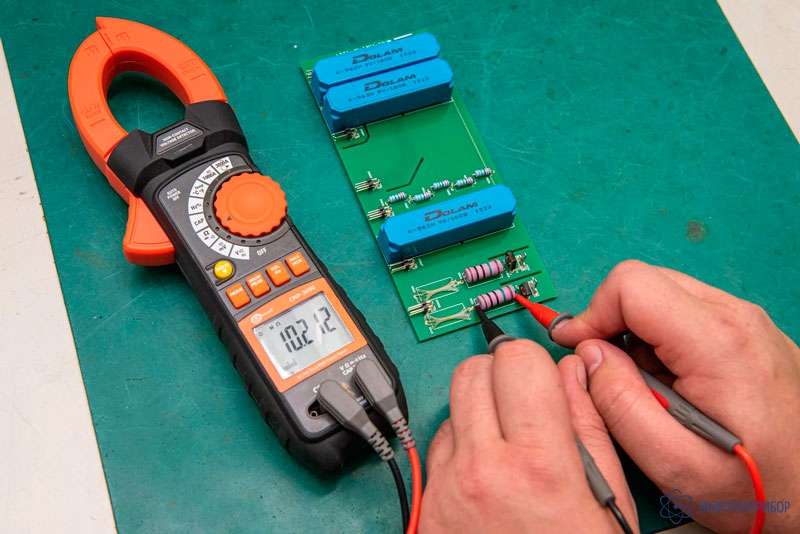

    • измерение сопротивления;
    • измерение емкости;
    • измерение температуры;
    • измерение частоты;
    • тестирование диодов;
    • контроль целостности электрических соединений;
    • фонарик.
  • Технические характеристики клещей электроизмерительных СМP-3000:

    Напряжение постоянного тока
    Диапазон Разрешение Основная погрешность Полное входное сопротивление
    500,00 мВ 0,01 мВ ± (0,1 % и.в.+ 4 е.м.р.) 10 МОм
    5,0000 В 0,0001 В
    50,000 В 0,001 В
    500,00 В 0,01 В
    1000,0 В 0,1 В ± (0,2% и.в.+ 5 е.м.р.)
    Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
    Напряжение переменного тока (True RMS)
    Диапазон Разрешение Основная погрешность Полное входное сопротивление
    500,00 мВ 0,01 мВ ± (1,0 % и.в.+ 9 е.м.р.) 10 МОм
    5,0000 В 0,0001 В
    50,000 В 0,001 В
    500,00 В 0,01 В
    1000,0 В 0,1 В
    Значения напряжения определены в границах 5…100 % диапазона.
    Диапазон частоты: 50…1000 Гц.
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Переменный ток (True RMS)
    Диапазон Диапазон частот Разрешение Основная погрешность
    1000,0 A 50…100 Гц 0,1 A ± (2,8% и.в. + 8 е.м.р.)
    3000,0 А 50 Гц
    Значения силы тока определены в границах 5…100 % диапазона.
    Постоянный ток
    Диапазон Разрешение Основная погрешность
    1000,0 A 0,1 A ± (2,5 % и.в. + 5 е.м.р.)
    Сопротивление
    Диапазон Разрешение Основная погрешность
    500,0 Ом 0,01 Ом ± (1,0 % и.в. + 9 е.м.р.)
    5,000 кОм 0,0001 кОм ± (1,0 % и.в. + 4 е.м.р.)
    50,000 кОм 0,001 кОм
    500,00 кОм 0,01 кОм
    5,0000 MОм 0,0001 MОм ± (1,0 % и.в. + 9 е.м.р.)
    50,000 MОм 0,001 MОм ± (1,0 % и.в. + 10 е.м.р.)
    Защита от перегрузки попеременному/постоянному напряжению 1000 В RMS.
    Ёмкость
    Диапазон Разрешение Основная погрешность
    500,00 нФ 0,01 нФ ± (4,0 % и.в. + 40 е.м.р.)
    5,0000 мкФ 0,0001 мкФ ± (5,0 % и.в. + 9 е.м.р.)
    50,000 мкФ 0,001 мкФ ± (6,0 % и.в. + 9 е.м.р.)
    500,00 мкФ 0,01 мкФ
    5,0000 мФ 0,0001 мФ
    Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
    Температура
    Диапазон Разрешение Основная погрешность
    -100,0...1000 °C 0,1 или 1 °C ± (1,0 % и.в. + 2 °C)
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Погрешность температурного зонда не учитывается.
    Частота
    Диапазон Разрешение Основная погрешность
    50,000 Гц 0,001 Гц ± (0,3 % и.в. + 2 е.м.р.)
    500,00 Гц 0,01 Гц
    5,0000 кГц 0,0001 кГц
    50,000 кГц 0,001 кГц
    500,00 кГц 0,01 кГц
    5,0000 МГц 0,0001 МГц
    50,000 МГц 0,001 МГц
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Чувствительность:
    > 0,8 В RMS для 20…80 % заполнения цикла и < 100 кГц;
    > 5 В RMS для 20…80 % заполнения цикла и > 100 кГц.
    Дополнительные характеристики
    Параметр Значениe
    Питание
    Питание измерителя батарея 9 В типа 6LR61
    Категория электробезопасности CAT IV/600 В CAT III/1000 В
    Условия окружающей среды и другие технические данные
    Диапазон рабочих температур 5…40 °C при относительной влажности < 80 %
    Диапазон температур при хранении -20…60 °C при относительной влажности < 80%
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP40
    Нормальные условия для поверки Температура окружающей среды 23 °C ± 2 °C
    Влажность 40…60 %
    Уровень загрязнения 2
    Размеры 230 x 76 x 40 мм
    Масса 501 г (с элементами питания)
    Дисплей ЖКИ с подсветкой на 5 цифр
    Высота над уровнем моря ˂ 2000 м
    Зев клещей 48 мм
    Тестирование диодов I=0,3 мA, U0 ˂ 2,8 В постоянного тока
    Целостность цепи звуковая индикация R<50 Ом при I ˂ 0,5 мА
    Индикация превышения диапазона OL
    Индикация разряда батареи
    Частота измерений 2 измерения / с
    Входное сопротивление 10 MОм переменный / постоянныйток
    Входное сопротивление для LowZ 10 MОм (переменный ток / постоянный ток)
    Диапазон бесконтактного индикатора переменного напряжения 10…1000 В (50/60 Гц)
    Время отклика для функции PEAK 1 мс
    Функция INRUSH: - время дискретизации - время интеграции 37,5 Гц (RMS), 2,4576 МГц (часы) 106 мс
    Коэффициент пиковых значений для 50/60 Гц и показаний из 5…100 % диапазона:
    - диапазон 40…400 А
    - диапазон 1000 А

    3,0
    1,4

    Полоса частот 50…1000 Гц
    Время бездействия до автоотключения 30 минут
    Максимальная высота падения 2 м
    Датчик температуры термоэлектрический зонд типа К
    Класс защиты двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Соответствие требованиям ГОСТ ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013
  • Комплект поставки CMP-3000

    Наименование Фото Количество Индекс
    1 Клещи электроизмерительные СМP-3000 1 WMRUCMP3000
    2 Клещи гибкие F-16 1 WACEGF16

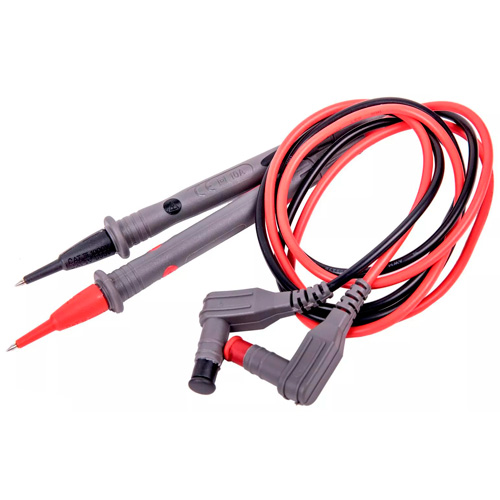

    3 Комплект измерительных проводов CMP (CAT IV, M) 1 WAPRZCMM2
    4 Термопара типа К 1 WASONTEMK
    5 Адаптер к термопаре типа К 1 WAADATEMK
    6 Элемент питания алкалиновый 9В 6LR61 1 #

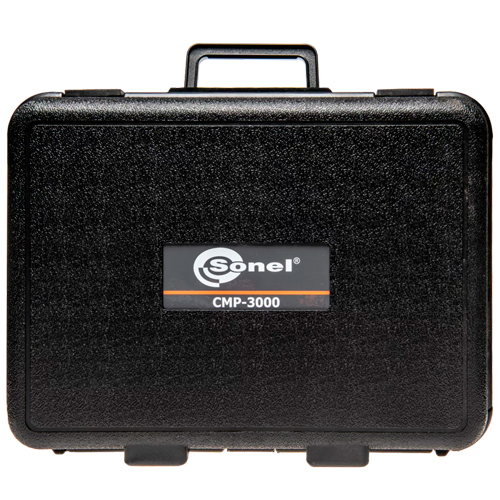

    7 Кейс пластиковый М2 1 WAWALM2
    8 Руководство по эксплуатации / паспорт 1 #
  • Дополнительная комплектация CMP-3000
