Клещи электроизмерительные (токоизмерительные, токовые)

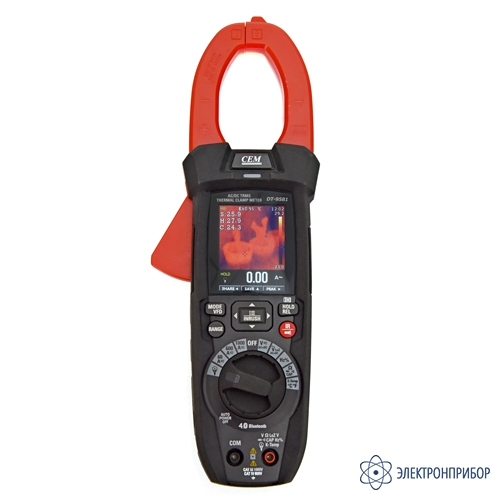

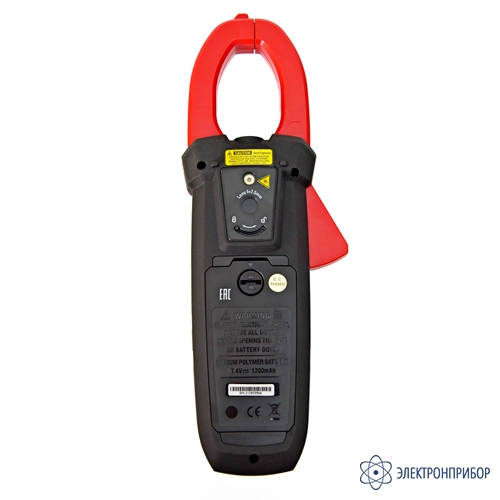

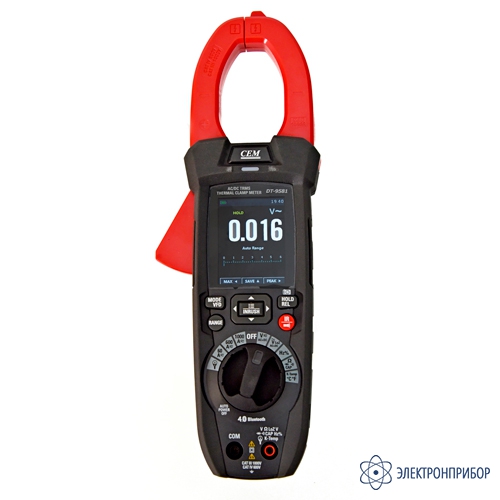

DT-9581 — токоизмерительные клещи AC/DC TRMS с тепловизором

Код товара: 70674
  • 4-6 дней

    • Гарантия

      2 года

    • Производитель

      CEM, Китай

    • Артикул

      875160

    Описание токоизмерительных клещей AC/DC TRMS с тепловизором DT-9581:

    DT-9581 - это профессиональные, промышленные токоизмерительные клещи TRMS с встроенным тепловизором оснащены цветным TFT ЖК-дисплеем и обеспечивает аналого-цифровое преобразование сигнала с высокой точностью и малым временем отклика. Пользуясь этим устройством, можно без труда обнаружить и затем устранить проблемы в проводке промышленного оборудования, эта работа облегчается благодаря применению Bluetooth-технологии. Безопасность измерений гарантируется за счет применения усиленного пластмассового корпуса.

    Особенности токоизмерительных клещей AC/DC TRMS с тепловизором DT-9581:

    • 2,4'' TFT цветной ЖК-дисплей с 6000 отчетов;
    • Встроенный тепловизор с прицельным указателем максимального, минимального и среднего значений;
    • Быстрая смена кадров тепловизора на частоте 50Гц;
    • Измерение постоянного напряжения;
    • Измерение переменного напряжения, напряжения AC+DC TRMS;
    • Измерение постоянного тока;
    • Измерение переменного тока, тока AC+DC TRMS;
    • Проверка сопротивления и контроль на обрыв;
    • Тест целостности диодов;
    • Измерение емкости конденсаторов;
    • Измерение частоты;
    • Измерение коэффициента заполнения;
    • Измерение температуры с применением датчика типа K;
    • Измерение тока с помощью гибкого щупа.

  • Технические характеристики мультиметра цифрового DT-8908D:

    Параметр Значение
    ТЕПЛОВИЗОР
    Поле обзора (FOV) / минимальное фокусное 21° x 21°/ 0,5м
    Пространственное разрешение (IFOV) 4,53 мрад
    ИК детектор (разрешение) 80 × 80 пикселей
    Температурная чувствительность /NETD < 0,1°C при +30°C (+86°F) / 100 мК
    Частота обновления кадров 50 Гц
    Фокусировка Фиксированная
    Фокусное расстояние 7,5 мм
    Матрица видеопреобразователя (FPA)/ спектральный диапазон Неохлаждаемый микроболомер / 8–14 мкм
    Температурный диапазон объекта -20°C до +260°C (-4°F до +500°F)
    Погрешность ±3°C (±5,4°F) или ±3% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C)
    Точность рассчитана как [%показания + (цифровое значение*разрешение)] при 18-28°C, <75% RH.
    Диапазон Разрешение Точность
    ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ TRMS
    Постоянное напряжение
    600,0 мВ 0,1 мВ ±(0,8% + 8)
    6,000 В 0,001 В ±(0,5% + 5)
    60,00 В 0,01 В
    600,0 В 0,1 В ±(0,8% + 5)
    1000 В 1 В
    Параметр Значение
    Входное сопротивление >10МОм
    Защита от перенапряжения 1000В DC/AC rms
    Диапазон Разрешение Точность
    Переменное напряжение TRMS
    6,000 В 0,001 В 50 Гц-60 Гц: ±(1,2%+ 5);
    61 Гц-1 кГц: ±(2,5%+ 5)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Параметр Значение
    Защита от перенапряжения 1000В DC/AC rms
    Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна
    Входное сопротивление > 9 МОм
    Точность функции PEAK ±10% показания, время отклика в режиме PEAK: 1 мс
    Диапазон Разрешение Точность
    Переменное напряжение TRMS при пониженном входном сопротивлении
    6,000 В 0,001 В ±(3,0% + 40)
    60,00 В 0,01 В
    300,0 В 0,1 В
    Параметр Значение
    Входное сопротивление 300 кОм
    Защита от перенапряжения 1000 В DC/AC rms
    Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна
    Диапазон Разрешение Точность
    Напряжение AС+DC TRMS
    6,000 В 0,001 В 50Гц-1кГц: ±(2,5% + 20)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Параметр Значение
    Входное сопротивление >10 МОм
    Защита от перенапряжения 1000 В DC/AC rms
    Диапазон Разрешение Точность
    Напряжение AC+DC TRMS при пониженном входном сопротивлении
    6,000 В 0,001 В ±(3.5% + 40)
    60,00 В 0,01 В
    300,0 В 0,1 В
    Параметр Значение
    Входное сопротивление < 300 кОм
    Защита от перенапряжения 1000 В DC/AC rms
    Диапазон Разрешение Точность
    Постоянный ток
    60,00 A 0,01 A ±(2,0% + 8)
    600,0 A 0,1 A
    1000 A 1 A
    Параметр Значение
    Защита от перенапряжения 1000 В DC/AC rms
    Диапазон Разрешение Точность
    Переменный ток TRMS
    60,00 А 0,01 А 50 Гц-60 Гц: ±(2,5% + 5)
    600,0 А 0,1 А
    1000A 1 A
    Параметр Значение
    Защита от перенапряжения 1000 В DC/AC rms
    Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна
    Суммарное время в режиме пускового тока 100 мс, показание носит справочный характер
    Диапазон Разрешение Точность
    Ток, измеренный гибким щупом
    30,00 A 0,01 А 50 Гц-400 Гц: ±(3,0% + 5)
    300,0 A 0,1 А
    3000 A 1 A
    Параметр Значение
    Защита от перенапряжения 1000 В DC/AC rms
    Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна
    Диапазон Разрешение Точность
    Измерение сопротивления и контроль на обрыв
    600,0 Ом 0,1 Ом ±(1,0% +10)
    6,000 кОм 0,001 кОм ±(0,8% + 5)
    60,00 кОм 0,01 кОм
    600,0 кОм 0,1 кОм
    6,000 МОм 0,001 МОм
    60,00 МОм 0,01 МОм ±(2,5%+ 10)
    Параметр Значение
    Зуммер <50 Ом
    Защита от перенапряжения 1000 В DC/AC rms
    Диапазон Разрешение Точность
    Частота (электронная)
    60,00 Гц 0,01 Гц ±(0,2% + 5)
    600,0 Гц 0,1 Гц
    6,000 кГц 0,001 кГц
    60,00 кГц 0,01 кГц
    600,0 кГц 0,1 кГц
    6,000 МГц 0,001 МГц
    10,00 МГц 0,01 МГц
    Параметр Значение
    Защита от перенапряжения 1000 В DC/AC rms
    Чувствительность >2 В rms (при коэффициенте заполнения 20%, 80%) и f<100 кГц;
    >5 В rms (при коэффициенте заполнения 20%, 80%) и f>100 кГц
    Диапазон Разрешение Точность
    Коэффициент заполнения
    10,0%-90,0% 0,1% ±(1,2% + 8)
    Параметр Значение
    Диапазон частоты импульсов 40 Гц÷10 кГц
    Амплитуда импульсов ±5 В (100 мкс÷100 мс)
    Диапазон Разрешение Точность
    Емкость
    60,00 нФ 0,01 нФ ±(3,0% + 20)
    600,0 нФ 0,1 нФ ±(3,0% + 8)
    6,000 мкФ 0,001 пФ
    60,00 мкФ 0,01 мкФ
    600,0 мкФ 0,1 мкФ
    6,000 мФ 1 мкФ ±(3,5% + 20)
    60,00 мФ 0,01 мФ Не определен
    100,0 мФ 0,1 мФ
    Параметр Значение
    Защита от перенапряжения 1000 В DC/AC rms
    Диапазон Разрешение Точность
    Температура с помощью датчика К-типа
    -40,0 до 600,0 °C 0,1 °C ±(1,5% + 3°C)
    600 до 1000 °C 1 °C
    -40,0 до 600,0 °F 0,1 °F ±(1,5% + 5,4°F)
    600 до 1800 °F 1 °F
    245,0 до 600,0 К 0,1 К ±(1,5%+ 3K)
    600 до 1273 К 1 К
    Параметр Значение
    Защита от перенапряжения 1000 В DC/AC rms
    Тестовый ток Максимальное напряжение разомкнутой цепи
    Контроль исправности диодов
    <1,5 мА 3,3 В DC
    Параметр Значение
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Справочные стандарты
    Безопасность IEC/EN61010-1
    ЭМ-совместимость IEC/EN 61326-1
    Изоляция двойная
    Уровень загрязнения 2
    Категория перенапряжения CAT IV 600В, CAT III 1000В
    Максимальная рабочая высота 2000 м
    Электропитание
    Тип батареи 1x7,4 В аккумуляторная литий-ионная, 1200 мАч
    Зарядное устройство 100/240В AC, 50/60 Гц, 12В DC, 2A
    Индикатор низкого заряда символ на дисплее
    Автоматическое выключение через 15÷60 минут бездействия (данный режим отключается)
    Дисплей
    Преобразование TRMS
    Характеристики цветной TFT, 6000 точек со шкалой
    Частота отсчетов 3 раза в секунду
    Условия эксплуатации
    Стандартная температура 18°C ÷ 28°C
    Рабочая температура 5°C ÷ 40°C
    Допустимая влажность <80%RН
    Температура хранения -20° ÷ 60°C
    Влажность при хранении <80%RН

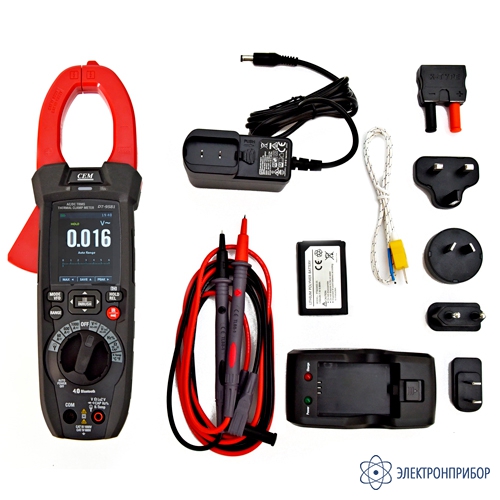

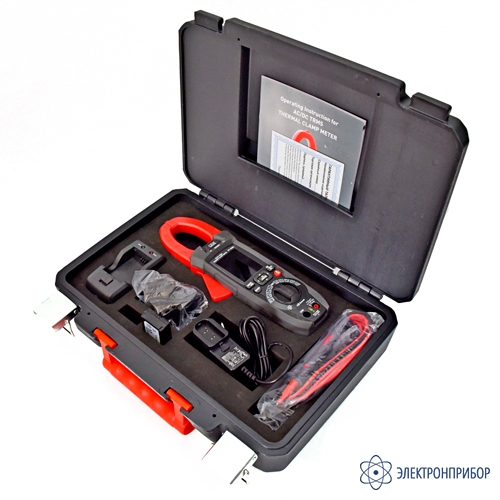

  • Комплект поставки DT-9581

    № Наименование Количество
    1 Токоизмерительные клещи AC/DC TRMS с тепловизором DT-9581 1
