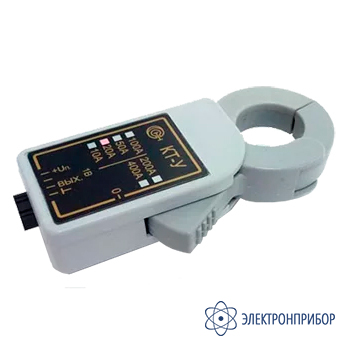

КТ-_-У-Д25 — клещи токоизмерительные
Код товара: 76146-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
76444-19 до 18.10.2029
Описание клещей токоизмерительных КТ-_-У-Д25:
Клещи токоизмерительные КТ-_-У-Д25 представляют собой накидной измерительный преобразователь, работающий с внешним источником питания. Состоят из корпуса, разъемного магнитопровода, в зазоре которого закреплен специальный датчик Холла, печатной платы с электронной схемой обработки сигнала.
Особенности клещей токоизмерительных КТ-_-У-Д25:
- гальваническая развязка с силовой цепью;
- однополярное питание;
- малое энергопотребление;
- широкий диапазон питающего напряжения;
- малые габаритные размеры;
- возможность измерения токов в труднодоступных местах;
- форма выходного сигнала соответствует форме измеряемого тока.
-
-
Технические характеристики клещей токоизмерительных КТ-_-У-Д25:
Параметр Значение КТ-10-У-Д25 КТ-20-У-Д25 КТ-50-У-Д25 КТ-100-У-Д25 КТ-200-У-Д25 КТ-400-У-Д25 Верхний предел диапазона преобразования силы постоянного и переменного тока, А 10 20 50 100 200 400 Пределы допускаемой основной приведенной погрешности преобразования силы постоянного и переменного тока, % ±3,0 ±2,5 Допустимая перегрузка по измеряемому ток 1,5 Выходной сигнал (номинальный), В 1 Нелинейность, %, не более 1 АЧХ в пределах 2%, Гц, не хуже 0-10000 Выходной сигнал при нулевом токе, В 0,02 Ток потребления в режиме холостого хода 10 Диаметр отверстия под токовую шину, мм 25 Диапазон рабочих температур, °С 0...+50 (-20...+50) (-40...+50) Габаритные размеры (ДxШxВ), мм 127x59x23 Вес, г 110 -
Комплект поставки КТ-_-У-Д25
№ Наименование Количество 1 Клещи токоизмерительные КТ-_-У-Д25 в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковка 1 -
