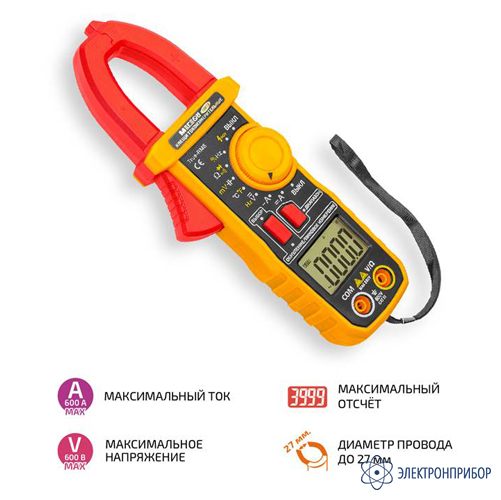

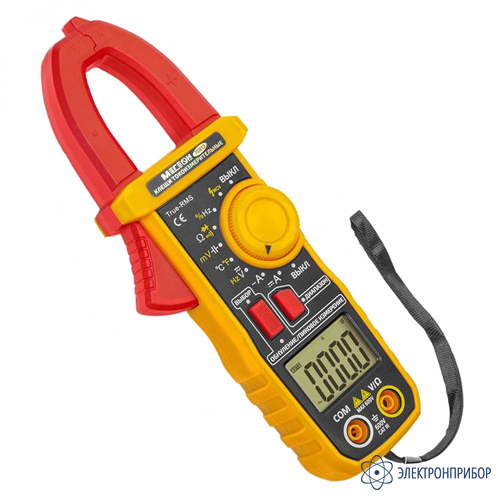

МЕГЕОН 70813 — клещи токоизмерительные

Код товара: 77340
  • 4-6 дней

    • Гарантия

      1 год

    • Производитель

      МЕГЕОН

    • Артикул

      к0000399809

    Назначение клещей токоизмерительных МЕГЕОН 70813:

    Токоизмерительные клещи МЕГЕОН 70813 предназначены в первую очередь для измерения переменного и постоянного тока бесконтактным способом, а в комбинации с мультиметром позволяют дополнительно измерять напряжение, частоту и скважность сигнала, ёмкость конденсатора, сопротивление, а также температуру при помощи входящей в комплект термопары. Прибор отображает действующее (среднеквадратичное) и пиковое значение, имеет встроенную защиту от перегрузки, функции ручного и автоматического выбора диапазона, диодного теста, звукового оповещения для проверки целостности цепи, бесконтактного детектора напряжения, определителя фазовой линии и спящего режима при бездействии для экономии заряда батареи. Измеритель выполнен в эргономичном корпусе и удобен для управления одной рукой, оснащён контрастным жидкокристаллическим дисплеем, питается от двух батареек 1,5 В (тип ААА), укомплектован чехлом для хранения и переноски.

    Особенности клещей токоизмерительных МЕГЕОН 70813:

    • бесконтактное измерение постоянного и переменного тока;

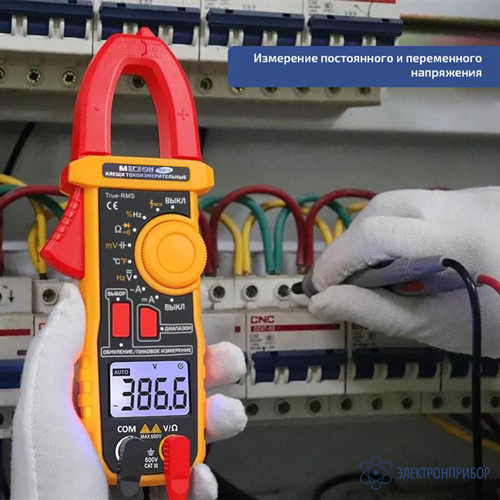

    • измерение постоянного и переменного напряжения;
    • измерение пикового значения переменного напряжения;
    • измерение частоты и скважности сигнала;
    • измерение температуры;
    • измерение сопротивления;
    • измерение ёмкости;
    • автоматический выбор диапазона измерений;
    • диодный тест;

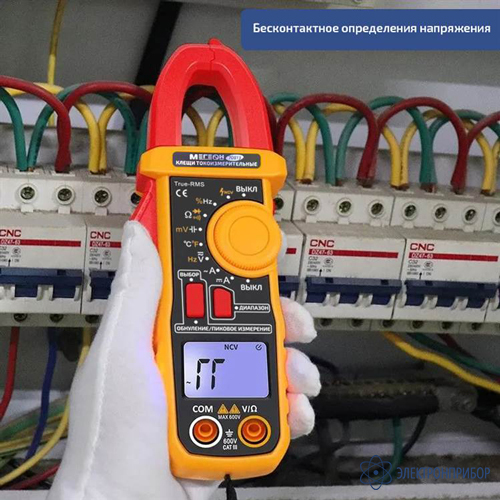

    • бесконтактный детектор напряжения (NCV) и определение фазовой линии;
    • спящий режим;
    • ЖК-дисплей 35 х 23 мм с подсветкой;
    • чехол для хранения и переноски.

  • Технические характеристики клещей токоизмерительных МЕГЕОН 70813:

    Диапазон Разрешение Точность
    Измерение постоянного напряжения
    400 мВ 0,1 мВ ±(0,5% + 5 е.м.р)
    4 В 1 мВ
    40 В 10 мВ
    400 В 100 мВ
    600 В 1 В
    Входное сопротивление около 10 МОм (в диапазоне 400 мВ >100 МОм).
    Измерение переменного напряжения
    400 мВ 0,1 мВ
    4 В 1 мВ ±(1,2% + 5 е.м.р.)
    40 В 10 мВ
    400 В 100 мВ
    600 В 1 В
    Входное сопротивление около 10 МОм (в диапазоне 400 мВ >100 МОм).
    Форма сигнала: синусоидальная (10…1000 Гц), прямоугольная (10…400 Гц).
    Измерение постоянного тока
    400 А 100 мА
    600 А 1 А ±(2% + 10 е.м.р.)
    Измерение переменного тока
    400 А 100 мА
    600 А 1 А ±(2% + 10 е.м.р.)
    Среднеквадратичное значение синусоидального сигнала частотой 50 ... 60 Гц.
    Измерение сопротивления
    400 Ом 0,1 Ом ±(1% + 5 е.м.р.)
    4 кОм 1 Ом
    40 кОм 10 Ом
    400 кОм 100 Ом
    4 МОм 1 кОм
    40 МОм 10 кОм ±(1,5% + 5 е.м.р.)
    Защита от перегрузки: среднеквадратичное значение 220 В.
    Измерение ёмкости
    10 нФ 0,001 нФ ±(3% + 20 е.м.р.)
    100 нФ 0,01 нФ ±(3% + 5 е.м.р.)
    1 мкФ 0,1 нФ
    10 мкФ 1 нФ
    100 мкФ 10 нФ
    1000 мкФ 100 нФ
    10000 мкФ 1 мкФ ±(5% + 5 е.м.р.)
    Порог встроенной защиты от перегрузки 250 В. При измерении ёмкости около 10 нФ имеется мёртвая зона порядка 20 пФ. Ёмкость менее 20 пФ измерить невозможно.
    Измерение частоты
    100 Гц 0,01 Гц ±(0,5% + 3 е.м.р.)
    1 кГц 0,1 Гц
    10 кГц 1 Гц
    100 кГц 10 Гц
    1 МГц 100 Гц
    10 МГц 1 кГц
    40 МГц 10 кГц
    Порог встроенной защиты от перегрузки 250 В. Чувствительность входного сигнала 2 В. Максимальная амплитуда входного сигнала не должна превышать 20 В.
    Измерение температуры
    -50 ... 300 °С 1 °С ±(1% + 4 е.м.р.)
    301 ... 1000 °С 1 °С ±(1,9% + 5 е.м.р.)
    -58 ... 600 °F 1 °F ±(1,2% + 6 е.м.р.)
    601 ... 1832 °F 1 °F ±(1,9% + 6 е.м.р.)
    Порог встроенной защиты от перегрузки 250 В. Термопара тип K WRNM-010.
    Параметр Значение
    Общие характеристики

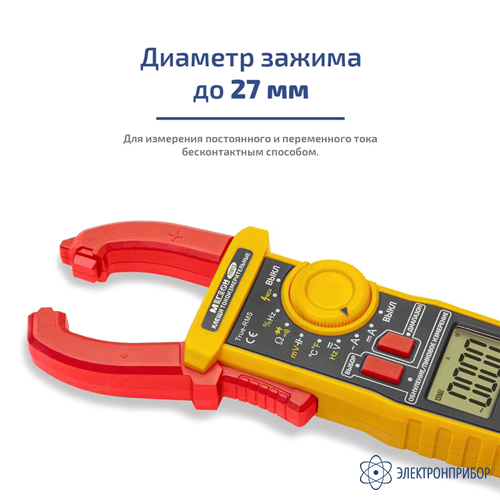

    Максимальный диаметр захвата клещей 27 мм

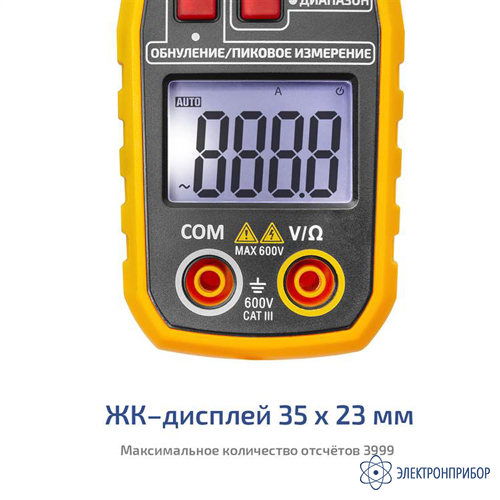

    Дисплей ЖК-дисплей 35 х 23 мм
    Максимальное количество отсчётов 3999
    Питание батареи 1,5 В – 2 штуки тип ААА (LR03)
    Соответствие требованиям безопасности IEC 1010-1 600 В CATIII
    Масса 250 г (включая батареи)

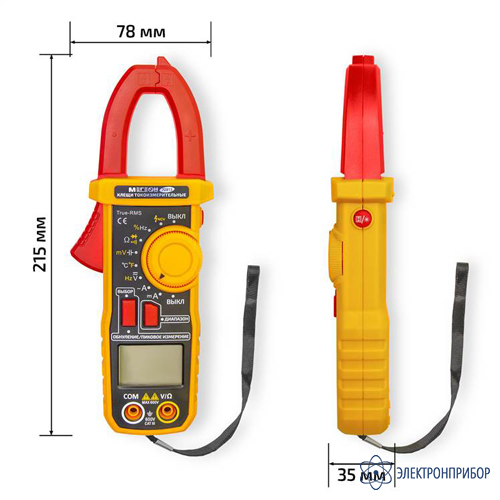

    Габаритные размеры 215х78х35 мм
    Условия эксплуатации 0 ... +40 °С; относительная влажность < 70%
    Условия хранения -10 ... +60 °С; относительная влажность < 85%
    Габаритные размеры в транспортной упаковке 40 x 230 x 113 мм
    Масса товара в транспортной упаковке 410 г

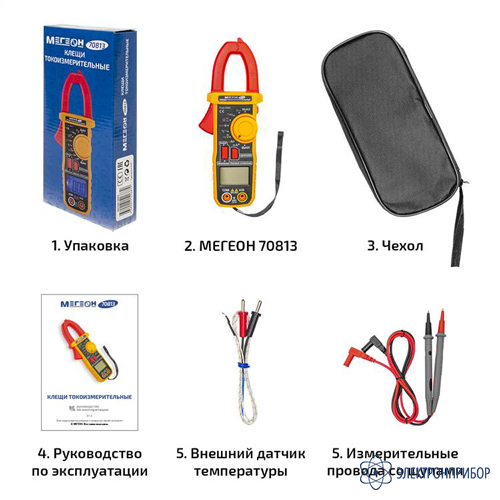

  • Комплект поставки МЕГЕОН 70813

    № Наименование Количество
    1 Клещи токоизмерительные МЕГЕОН 70813 1
    2 Измерительные провода со щупами 2
    3 Внешний датчик температуры 1
    4 Чехол 3
    5 Руководство по эксплуатации 1
