RGK CM-16, RGK CM-16

Клещи электроизмерительные (токоизмерительные, токовые)

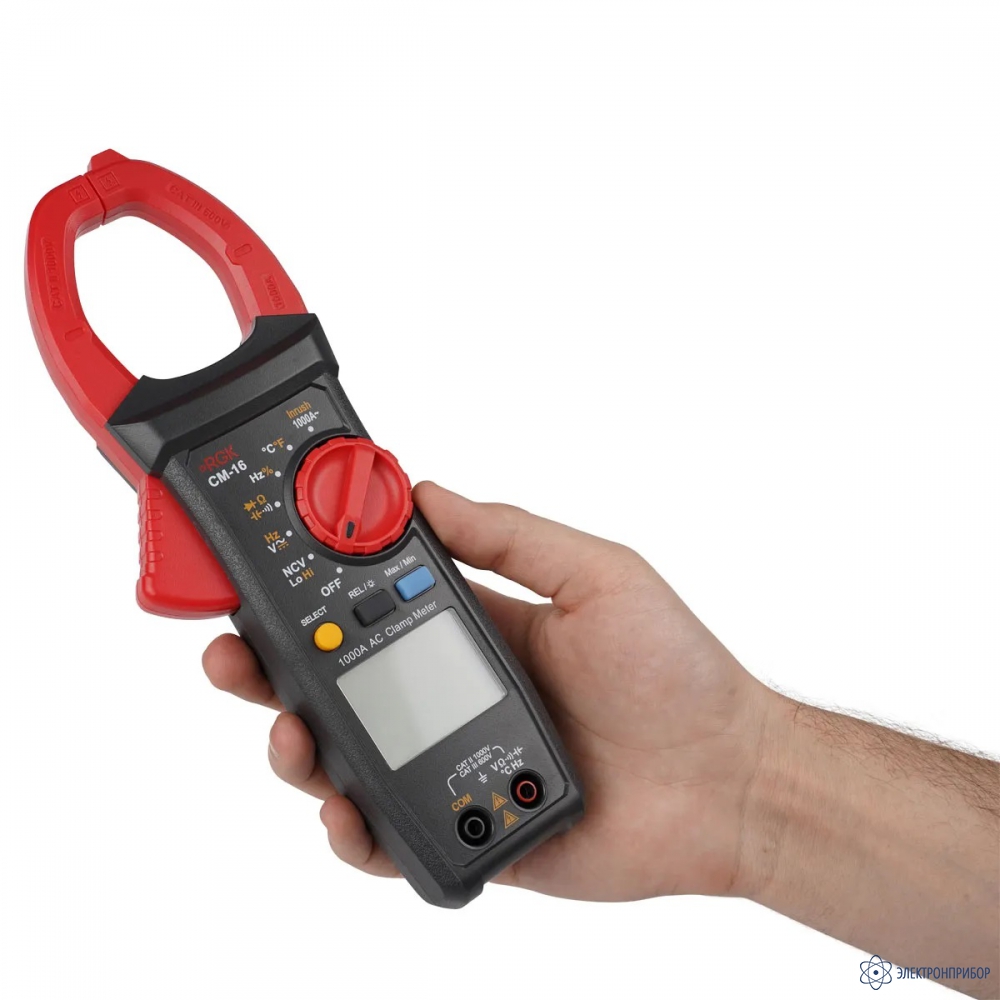

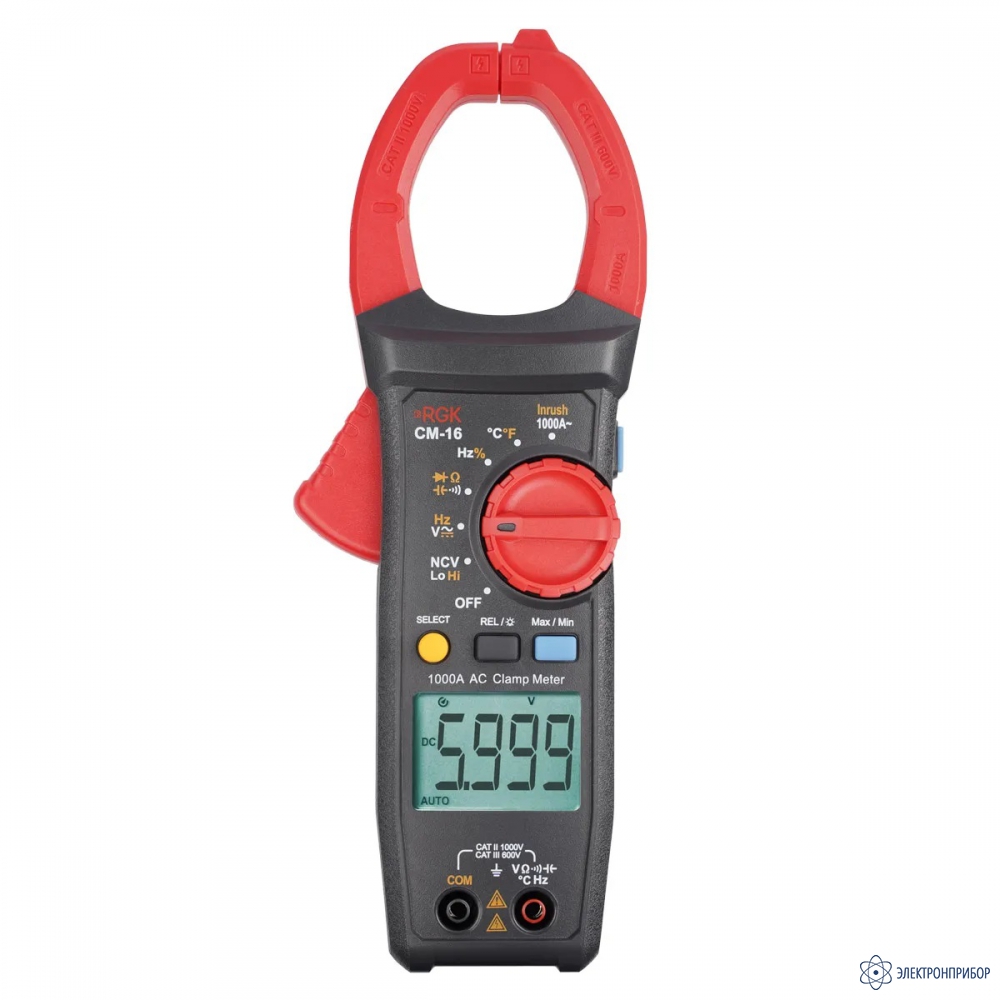

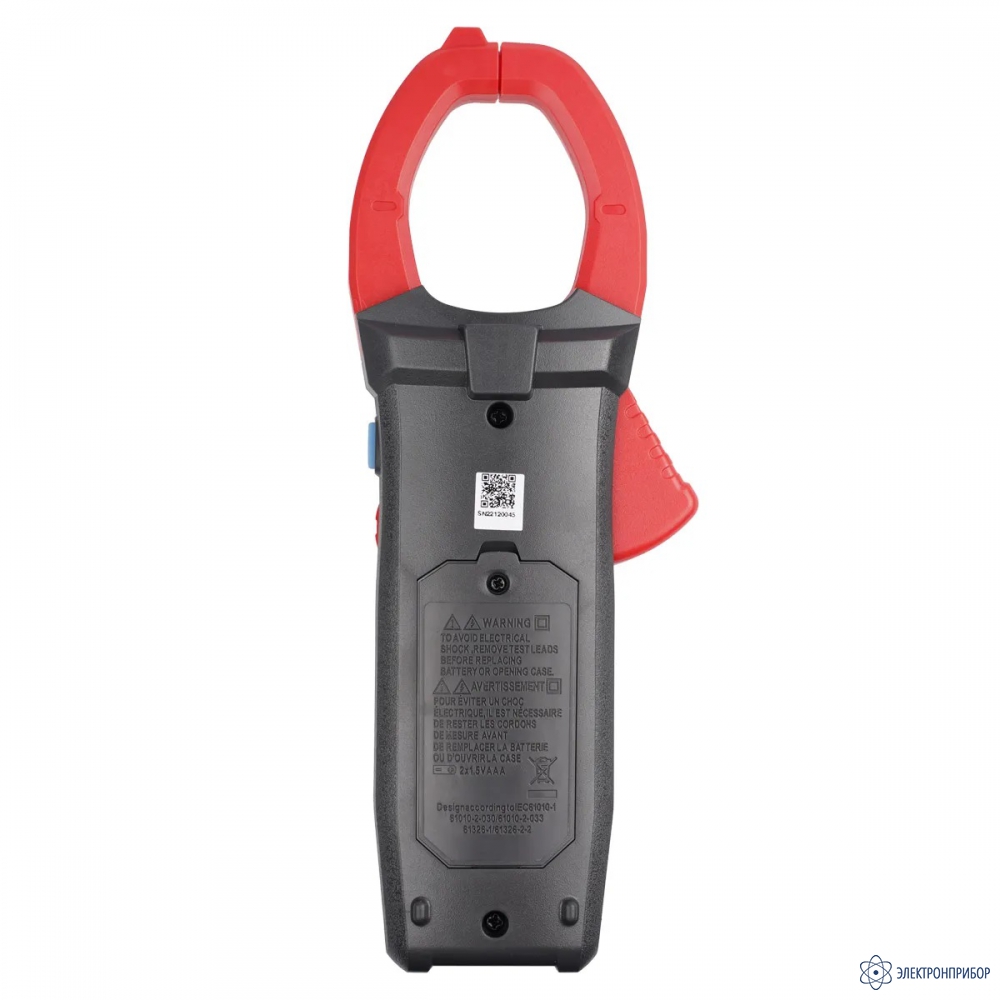

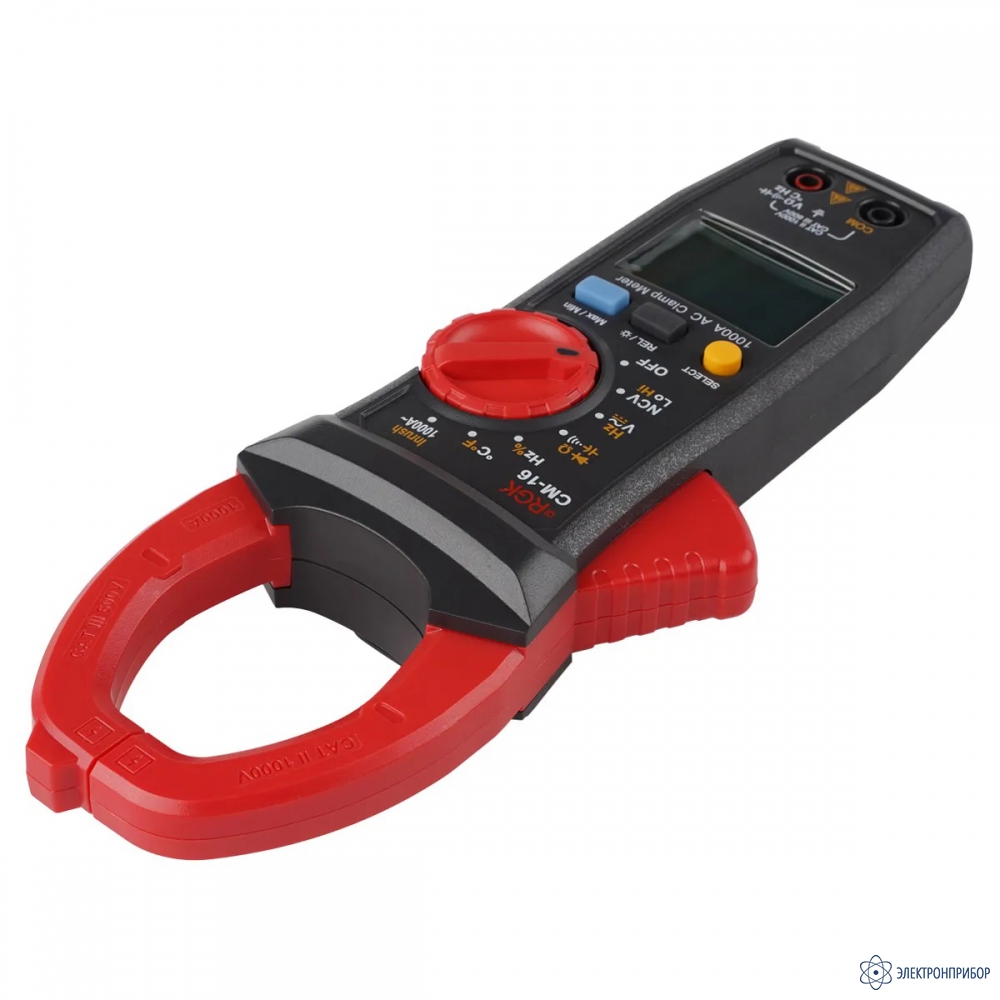

RGK CM-16 — токоизмерительные клещи

Код товара: 72730
  • 4-6 дней
    81401-21

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      81401-21 до 30.03.2026

    • Производитель

      RGK, Китай

    • Артикул

      755122

    Сертификаты

    Описание токоизмерительных клещей RGK CM-16:

    Токоизмерительные клещи RGK CM-16 используются для измерений силы переменного тока до 1000 А в проводниках сечением до 45 мм. Бесконтактный метод позволяет выполнять замеры быстро и безопасно, целостность провода при этом не нарушается, что положительно сказывается на надежности и долговечности сетей. За счет расширенного функционала токовые клещи могут частично заменить мультиметр, что упрощает работу специалиста-электротехника в полевых условиях.

    INRUSH

    Предусмотрен отдельный режим для точного измерения пускового тока и других кратковременных всплесков. Устройства без такой функции просто не успевают зафиксировать необходимое значение, что мешает установить причину неисправности. Чаще всего этот режим используют при диагностике электродвигателей, сварочного оборудования и осветительных систем.

    Прозвонка

    При помощи токовых клещей RGK CM-16 можно проверить целостность цепи и быстро отыскать причину неполадок, если она кроется, например, в перебитом проводе или нерабочем предохранителе.

    Измерение температуры

    Комплектная термопара позволяет контролировать температуру различных элементов электросистем, деталей оборудования и технологических процессов. Актуальная возможность для тестирования систем под нагрузкой.

    Тестирование компонентов

    Функции контроля работоспособности диодов и определения емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.

    MAX/MIN

    При измерениях тока и напряжения токовые клещи RGK CM-16 могут автоматически фиксировать максимальное и минимальное значение, благодаря чему специалист быстро поймет, находятся ли полученные показания в пределах допусков.

    REL - относительные измерения

    Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

    Режим NCV

    Благодаря датчику, встроенному в клещевой захват, прибор может определять наличие напряжения в розетках и проводах бесконтактным способом. Таким образом, мастер сможет выполнять свои задачи более безопасно.

    Удобная работа в темноте

    Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие функции делают замеры при слабом освещении более комфортными и безопасными.

  • Технические характеристики токоизмерительных клещей RGK CM-16:

    Параметры измерения силы переменного тока
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений
    60,00 А 0,01 А от 45 Гц до 65 Гц: ±(0,015•I+5 е.м.р.) А
    от 65 Гц до 1 кГц: ±(0,025•I+5 е.м.р.) А
    600,00 А 0,1 А
    1000 А 1 А
    Примечание – I – измеренное значение переменного тока, А.
    Параметры измерения напряжения переменного тока
    Пределы измерений Частота Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений
    6,000 В От 45 до 400 Гц 0,001 В ±0,01*U+2 е.м.р. В
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Примечание – U – измеренное значение напряжение переменного тока, В.
    Параметры измерения напряжения постоянного тока
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, мА, А
    600,0 мВ 0,1 мВ ±(0,007*U+3 е.м.р.)
    6,000 В 0,001 В ±(0,008*U+2 е.м.р.)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Примечание – U – измеренное значение напряжение постоянного тока, мВ, В.
    Параметры измерения электрического сопротивления постоянному току
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
    600,0 Ом 0,1 Ом ±(0,01*R+5 е.м.р.)
    6,000 кОм 0,001 кОм ±(0,008*R+2 е.м.р.)
    60,00 кОм 0,01 кОм
    600,0 кОм 0,1 кОм
    6,000 МОм 0,001 МОм
    60,00 МОм 0,01 МОм ±(0,025*R+5 е.м.р.)
    Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
    Параметры измерения электрической ёмкости
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
    60,00 нФ 0,01 нФ ±(0,04*С+10 е.м.р.)
    600,0 нФ 0,1 нФ
    6,000 мкФ 0,001 мкФ ±(0,04*С+5 е.м.р.)
    60,00 мкФ 0,01 мкФ
    600,0 мкФ 0,1 мкФ
    6,000 мФ 0,001 мФ ±0,1*С
    60,00 мФ 0,01 мФ
    Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ.
    Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений
    от –20 до +40 °С 1 °С ±4 °С
    от +40 до +400 °С 1 °С ±(0,015•T+4 е.м.р.) °С
    Примечание – T – измеренное значение температуры, °С;
    – погрешность нормирована без учета погрешности используемой термопары.
    Температурные коэффициенты
    Модификация Температурный коэффициент
    RGK CM-16 0,1 °C
    Параметры измерения частоты
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
    60,00 Гц 0,01 Гц ±(0,001*F+4 е.м.р.)
    600,0 Гц 0,1 Гц
    6,000 кГц 0,001 кГц
    60,00 кГц 0,01 кГц
    600,0 кГц 0,1 кГц
    6,000 МГц 0,001 МГц
    10,00 МГц 0,01 МГц
    Примечание:
    F – измеренное значение частоты, Гц, кГц, МГц;
    нижний предел измерений – 10 Гц.
    Основные технические характеристики
    Параметр Значение
    Разрядность дисплея 6099
    Отображение полярности Автоматическое
    Индикация перегрузки "OL" или "-OL"
    Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей Дополнительная погрешность ± 2,0%
    Раскрытие клещей 48 мм
    Максимальный диаметр проводника 45 мм
    Класс защиты от перенапряжения CAT II 1000 В, CAT III 600 В
    Рабочие условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха
    - атмосфероное давление    		 От 0 °С до +50 °С
    80 % при температуре от 0 °С до +30 °С
    75 % при температуре свыше +30 °С до +40 °С
    45 % при температуре свыше +40 °С до +50 °С
    от 84,0 до 106,7 кПа
    Нормальные условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха
    От +18 °С до +28 °С
    от 30 % до 80 %
    Температура хранения От -20 °С до +60 °С
    Влажность хранения До 80 %
    Степень загрязнения 2
    Питание 2 батареи ААА 1,5 В
    Параметры электрического питания:
    - напряжение постоянного тока    		 3 В
    Габаритные размеры (длина х ширина х высота) 242 х 77 х 52 мм
    Масса 0,235 кг

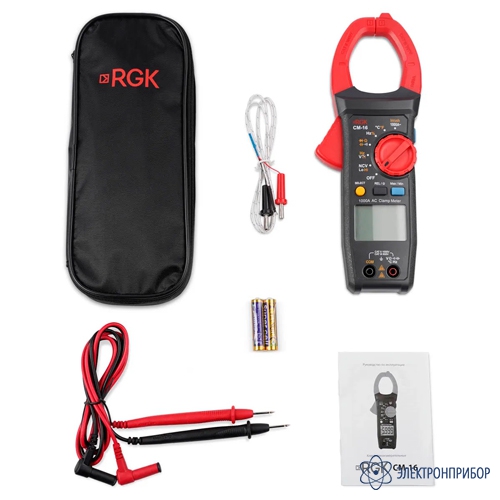

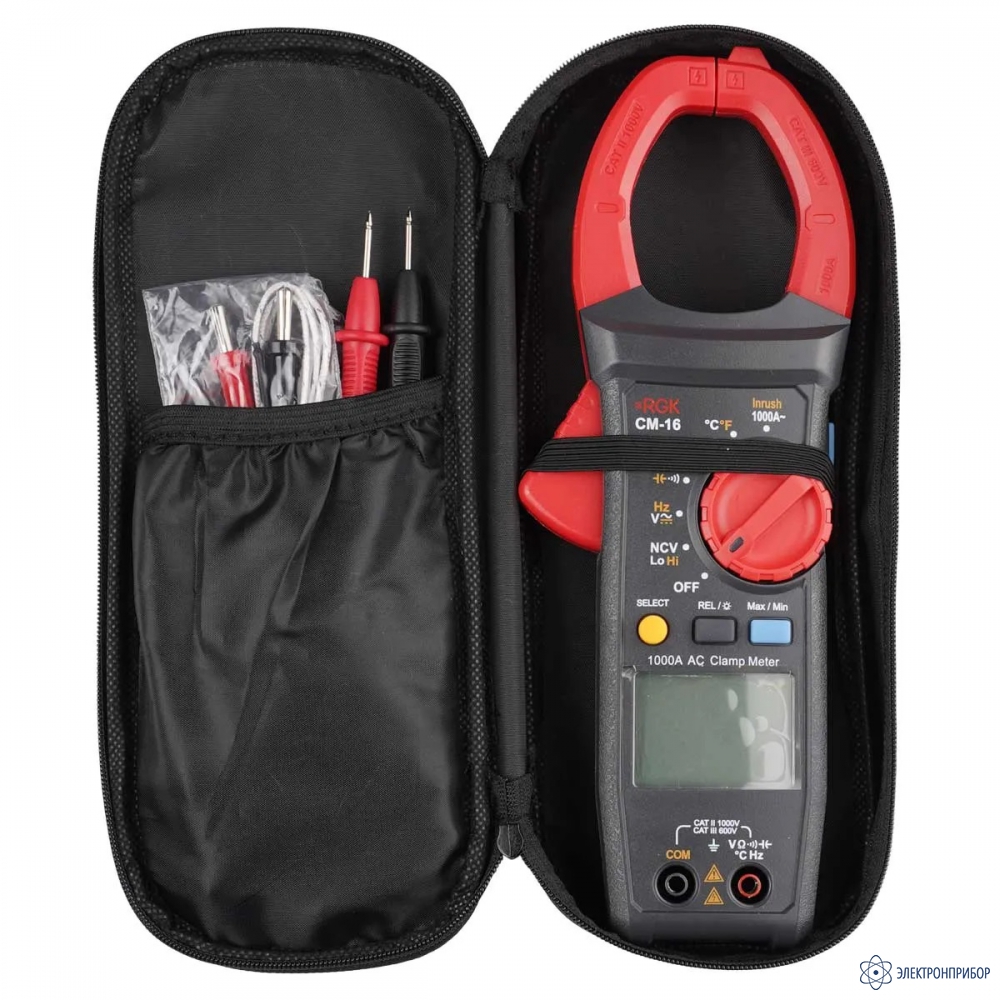

  • Комплект поставки RGK CM-16

    № Наименование Количество
    1 Токоизмерительные клещи RGK CM-16 1
    2 Комплект тестовых проводов 1
    3 Термопара типа К 1
    4 Батарея ААА 2
    5 Мягкий чехол 1
    6 Руководство по эксплуатации 1
