RGKCM30, RGK CM 30

Клещи электроизмерительные (токоизмерительные, токовые)

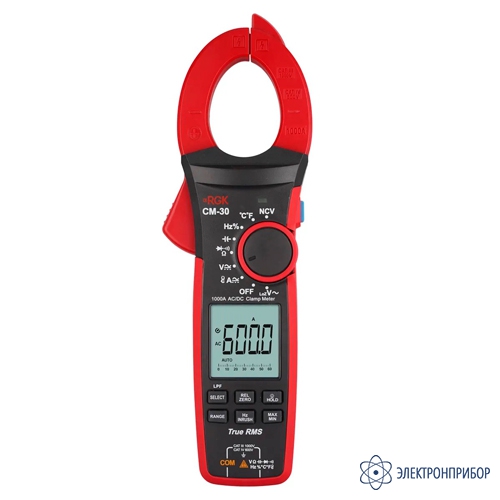

RGK CM-30 — токоизмерительные клещи

Код товара: 72731
  • 4-6 дней
    81401-21

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      81401-21 до 30.03.2026

    • Производитель

      RGK, Китай

    • Артикул

      755139

    Сертификаты

    Описание токоизмерительных клещей RGK CM-30:

    Токоизмерительные клещи RGK CM-30 используются для измерений силы постоянного и переменного тока до 1000 А в проводниках сечением до 42 мм. Модель относится к классу True RMS - это означает, что пользователь получить точный результат независимо от формы сигнала.

    Рабочий диапазон токовых клещей можно расширить до 3000 А путем подключения гибкого датчика CM-Flex, который значительно упрощает выполнение замеров в тесном окружении, например, в распределительном шкафу, а также позволяет тестировать силовые провода диаметром до 140 мм.

    INRUSH

    Режим INRUSH используется для определения пускового тока, исследования переходных процессов и других кратковременных всплесков. Функция делает токовые клещи RGK CM-30 актуальным решением для диагностики электродвигателей, автомобилей, сварочного оборудования и осветительных систем.

    Точность в любых условиях

    Функция LoZ помогает получить достоверный результат в условиях сильных помех, при наличии наводок и паразитного напряжения. В такой ситуации также будет полезна возможность обнуления.

    Измерение температуры

    Комплектная термопара позволяет измерить температуру различных элементов электросистем и деталей оборудования под нагрузкой. Еще один вариант использования - контроль различных технологических процессов.

    LPF

    Встроенный в токовые клещи RGK CM-30 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.

    REL - относительные измерения

    Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также REL помогает оперативно сравнивать полученные показания с контрольными.

    Датчик NCV

    Благодаря датчику, встроенному в клещевой захват, прибор может определять наличие напряжения в розетках и проводах бесконтактным способом. Таким образом, мастер сможет выполнять свои задачи более безопасно.

    Дополнительные возможности

    Токовые клещи RGK CM-30 могут частично заменить мультиметр за счет наличия следующих режимов:

    • измерение напряжения (постоянного и переменного);
    • определение сопротивления;
    • контроль целостности цепи (прозвонка);
    • тестирование компонентов - диодов и конденсаторов.

    Удобная работа в темноте

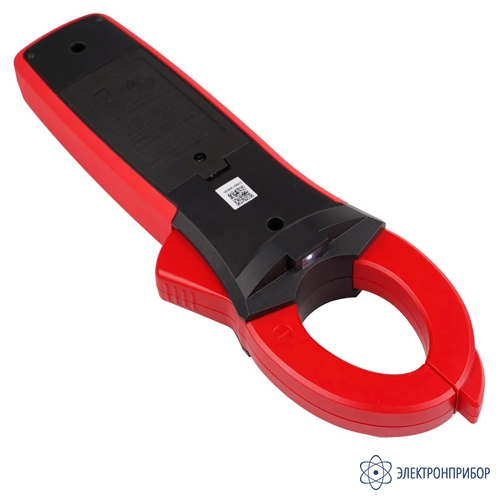

    Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие особенности делают замеры при слабом освещении более комфортными и безопасными.

  • Технические характеристики токоизмерительных клещей RGK CM-30:

    Параметры измерения силы постоянного тока
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений
    60,00 А 0,01 А ±(0,02•I+5 е.м.р.) А
    600,00 А 0,1 А
    1000 А 1 А
    Примечание – I – измеренное значение переменного тока, А.
    Параметры измерения силы переменного тока
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений
    60,00 А 0,01 А ±(0,02•I+9 е.м.р.) А
    600,00 А 0,1 А ±(0,02•I+5 е.м.р.) А
    1000 А 1 А
    Примечание – I – измеренное значение переменного тока, А.
    Частотный диапазон: 40 - 400 Гц.
    Параметры измерения напряжения переменного тока
    Пределы измерений Частота Разрешение (единица младшего разряда (е.м.р.)), В Пределы допускаемой основной абсолютной погрешности измерений, В
    6,000 В От 40 до 400 Гц 0,001 В ±(0,012•U+3 е.м.р.) В
    60,00 В 0,01 В
    600,0 В 0,1 В ±(0,01•U+8 е.м.р.) В
    1000 В 1 В
    Примечание – U – измеренное значение напряжение переменного тока, В.
    Параметры измерения напряжения постоянного тока
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, мА, А
    600,0 мВ 0,1 мВ ±(0,008•U+3 е.м.р.)
    6,000 В 0,001 В ±(0,005•U+5 е.м.р.)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Примечание – U – измеренное значение напряжение постоянного тока, В.
    Параметры измерения электрического сопротивления постоянному току
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
    600,0 Ом 0,1 Ом ±(0,01•R+3 е.м.р.)
    6,000 кОм 0,001 кОм ±(0,01•R+2 е.м.р.)
    60,00 кОм 0,01 кОм
    600,0 кОм 0,1 кОм
    6,000 МОм 0,001 МОм
    60,00 МОм 0,01 МОм ±(0,02•R+8 е.м.р.)
    Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
    Параметры измерения электрической ёмкости
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
    60,00 нФ 0,01 нФ ±(0,04•С+10 е.м.р.)
    600,0 нФ 0,1 нФ
    6,000 мкФ 0,001 мкФ ±(0,04•С+5 е.м.р.)
    60,00 мкФ 0,01 мкФ
    600,0 мкФ 0,1 мкФ
    6,000 мФ 0,001 мФ ±(0,10•С+9 е.м.р.)
    60,00 мФ 0,01 мФ
    Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ.
    Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений,1)
    от –40 до +300 °С 0,1 °С ±(0,01•T+20 е.м.р.) °С
    от +300 до +1000 °С 1 °С ±(0,01•T+2 е.м.р.) °С
    Примечание – T – измеренное значение температуры, °С;
    1) – погрешность нормирована без учета погрешности используемой термопары.
    Параметры измерения частоты
    Диапазон измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
    10 Гц – 1 МГц 0,01 Гц – 1 кГц ±(0,001•F+3 е.м.р.)
    Примечание:
    F – измеренное значение частоты, Гц, кГц, МГц;
    нижний предел измерений – 10 Гц.
    Температурный коэффициент
    Модификация Температурный коэффициент
    RGK CM-30 0,1 °C
    Общие характеристики
    Параметр Значение
    Разрядность дисплея 6000
    Отображение полярности Автоматическое
    Индикация перегрузки "OL" или "-OL"
    Скорость выборки Около 3 в секунду
    Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей Дополнительная погрешность ± 1,0%
    Раскрытие клещей 42 мм
    Класс защиты CAT III 1000 В, CAT IV 600 В
    Рабочие условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха
    - атмосфероное давление    		 От 0 °С до +50 °С
    80 % при температуре от 0 °С до +30 °С
    75 % при температуре свыше +30 °С до +40 °С
    85 % при температуре свыше +40 °С до +50 °С
    от 84,0 до 106,7 кПа
    Нормальные условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха
    От +18 °С до +28 °С
    80 %
    Температура хранения От -10 °С до +60 °С
    Влажность хранения 80 %
    Питание 3 батареи ААА
    Параметры электрического питания:
    - напряжение постоянного тока    		 4,5 В
    Габаритные размеры 272 х 81 х 44 мм
    Масса 0,447 кг

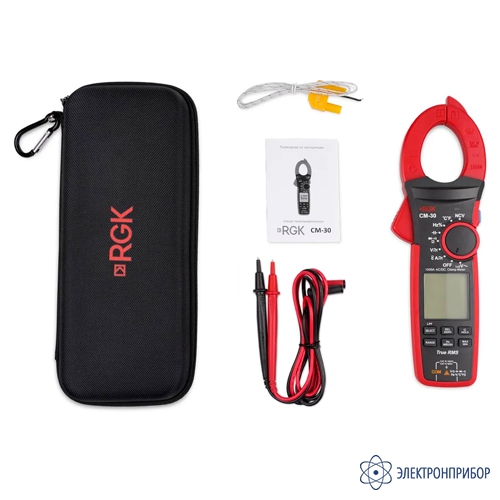

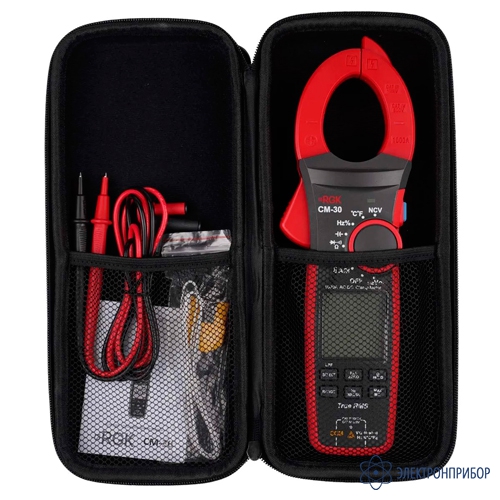

  • Комплект поставки RGK CM-30

    № Наименование Количество
    1 Токоизмерительные клещи RGK CM-30 1
    2 Комплект тестовых проводов 1
    3 Термопара типа К 1
    4 Батарея питания, 1,5 В (ААА) 3
    5 Мягкий чехол 1
    6 Руководство по эксплуатации 1

  • Файлы для RGK CM-30

Файлы для RGK CM-30
