СМP100, СМP 100

Клещи электроизмерительные (токоизмерительные, токовые)

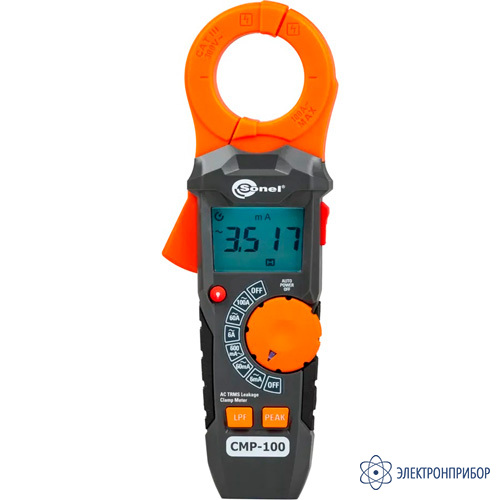

СМP-100 — клещи электроизмерительные

Код товара: 80900
  • 89688-23
    Клещи электроизмерительные СМP-100 Клещи электроизмерительные СМP-100 Клещи электроизмерительные СМP-100 Клещи электроизмерительные СМP-100

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89688-23 до 07.08.2028

    • Производитель

      Sonel, Россия

    • Артикул

      WMGBCMP100

    Сертификаты

    Назначение клещей электроизмерительных СМP-100:

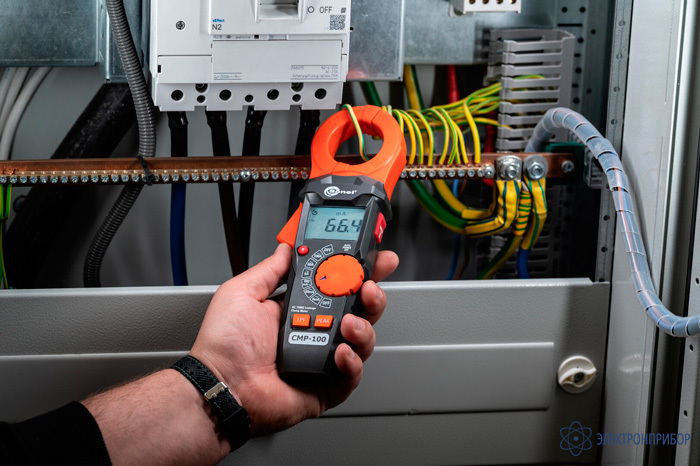

    Клещи электроизмерительные CMP-100 – предназначены для измерения малых значений токов утечки. Максимальный измерительный зев составляет 32 мм.

    Функциональные возможности клещей электроизмерительных СМP-100:

    • измерение переменного тока до 100 А (True RMS) с разрешением от 1 мкА;
    • ручное изменение диапазонов измерения; фильтр низких частот LPF;
    • функция PEAK для отображения пиковых значений;
    • функция HOLD для фиксации результатов измерений на дисплее;

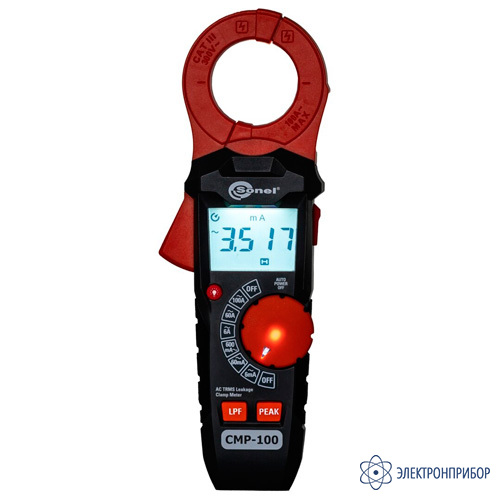

    • функция подсветки измерительных функций и клавиш;
    • встроенный фонарик для освещения рабочего места;
    • функция автоматического отключения AutoOFF.

  • Технические характеристики клещей электроизмерительных СМP-100:

    Переменный ток (True RMS)
    Диапазон Разрешение Основная погрешность для f = 50…60 Гц (все формы сигналов) Основная погрешность (синусоидальная форма)
    6,000 мA 0,001 мA ± (1,5 % и.в. + 8 е.м.р) ± (3,5 % и.в. + 8 е.м.р)
    60,00 мА 0,01 мA ± (3,0 % и.в. + 8 е.м.р)
    600,0 мА 0,1 мА ± (1,0 % и.в. + 5 е.м.р) ± (3,0 % и.в. + 5 е.м.р)
    6,000 А 0,001 А
    60,00 А 0,01 А
    100,0 А 0,1 А ± (1,0 % и.в. + 8 е.м.р) ± (3,0 % и.в. + 8 е.м.р)
    Значения силы тока определены в границах от 5 до 100 % диапазона.
    Диапазон частоты: 50…1000 Гц.
    Защита от перегрузки 120 А.
    Переменный ток (True RMS) с фильтром низких частот LPF
    Диапазон Разрешение Основная погрешность для f = 50…60 Гц
    6,000 мA 0,001 мA ± (2,0 % и.в. + 8 е.м.р)
    60,00 мА 0,01 мA ± (1,5 % и.в. + 8 е.м.р)
    600,0 мА 0,1 мА
    6,000 А 0,001 А
    60,00 А 0,01 А
    60,0 Ом 0,01 Ом
    100,0 А 0,1 А
    Значения силы тока определены в границах от 5 до 100% диапазона.
    Диапазон частоты: 50…60 Гц.
    Защита от перегрузки 120 А.
    Дополнительные характеристики
    Параметр Значениe
    Питание
    Питание измерителя батарея 1,5 В типа LR03 (ААА) 3 штуки
    Категория электробезопасности CAT III/300 В CAT II/600 В
    Условия окружающей среды и другие технические данные
    Диапазон рабочих температур 5…40 °C при относительной влажности < 80 %
    Диапазон температур при хранении -20…60 °C при относительной влажности < 80%
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP30
    Уровень загрязнения 2
    Размеры 234 x 82 x 46 мм
    Масса 357 г (с элементами питания)
    Дисплей ЖКИ с подсветкой, 4-х цифровой
    Зев клещей 32 мм
    Индикация превышения диапазона OL
    Индикация разряда батареи
    Частота измерений 5 измерения / с
    Тип корпуса Двухкомпозитный
    Максимальная высота падения (drop test) 2 м
    Крест-фактор 3
    Время отклика для функции PEAK Погрешность 50 мс ± (10,0 % и.в. + 10 е.м.р)
    Диапазон частоты при измерении тока 0,001 мА…10 А 50…1000 Гц
    10…60 А 50…400 Гц
    60…100 А 50…60 Гц
    Время автоотключения 15 мин
    Класс защиты двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Соответствие требованиям ГОСТ ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013

    Сравнительные характеристики серии CMP:

    Функционал CMP-100 CMP-200 CMP-200F CMP-402 CMP-403 CMP-1010 CMP-1015-PV CMP-2000 CMP-3000 CMP-3kR
    Напряжение переменного тока - - 1000 В
    TRMS    		 1000 В
    TRMS    		 1000 В
    TRMS    		 1000 В
    TRMS    		 1000 В
    TRMS    		 750 В
    TRMS    		 1000 В
    TRMS    		 -
    Напряжение постоянного тока - - 1000 В 1000 В 1000 В 1000 В 1500 В 1000 В 1000 В -
    Переменный ток 100 А
    TRMS от 1 мкА    		 200 А
    от 100 мкА    		 200 А
    TRMS    		 400 А
    TRMS    		 400 А
    TRMS    		 1000 А
    TRMS    		 1000 А
    TRMS    		 1500 А
    TRMS    		 3000 А
    TRMS    		 3000 А
    TRMS
    Постоянный ток - - - - 400 А 1000 А 1000 А 2000 А 1000 А -
    Измерение пусковых токов - - - 48 Гц/100 мс 48 Гц/100 мс 48 Гц/100 мс 37,5 Гц/100 мс 60 Гц/100 мс 37,5 Гц/100 мс 5 Гц/1 с
    Сопротивление - - 60 МОм 40 МОм 40 МОм 60 МОм 60 МОм 66 МОм 50 МОм -
    Проверка целостности цепи («прозвонка») - - + + + + + + + -
    Диоды - - + + + + + + + -
    Ёмкость - - 4 мФ 100 мФ 100 мФ 100 мФ 100 мФ 6,6 мФ 5 мФ -
    Частота - - - 100 кГц 100 кГц 100 кГц 10 МГц 1 МГц 50 МГц 40 ... 400 Гц
    Температура - - - -20 … 1000 °С -20 … 1000 °С -20 … 1000 °С -40 … 1000 °С -20 … 1000 °С -100 … 1000 °С -
    Функция RANGE - - - + + + + + - -
    Функция REL - - - + + + + + + -
    Функция HOLD + + + + + + + + + +
    Функция MAX/MIN - + (MAX) + + + + + + + -
    Функция PEAK + - - + + + + - + -
    Регистратор - - - - - - + - - +
    Бесконтактная индикация ~U - - + + + + + - + -
    Фонарик + - + + + + + - + -
    Диаметр обхвата 32 мм 30 мм 16 мм 30 мм 30 мм 35 мм 48 мм 57 мм 48 мм 160 мм
    Интерфейс - - - - - - Bluetooth - Bluetooth Bluetooth
    Рабочая температура 5…40 °С 0…50 °С 5…40 °С 5…40 °С 5…40 °С 5…40 °С 5…40 °С 0…50 °С 5…40 °С 5…40 °С
    Степень защиты IP30 IP40 IP40 IP30 IP30 IP30 IP40 IP20 IP40 IP40

  • Комплект поставки СМP-100

    № Наименование Количество
    1 Клещи электроизмерительные СМP-100 1
    2 Руководство по эксплуатации / паспорт 1
    3 Элемент питания алкалиновый 1,5 В типа LR03 3
