Клещи электроизмерительные (токоизмерительные, токовые)

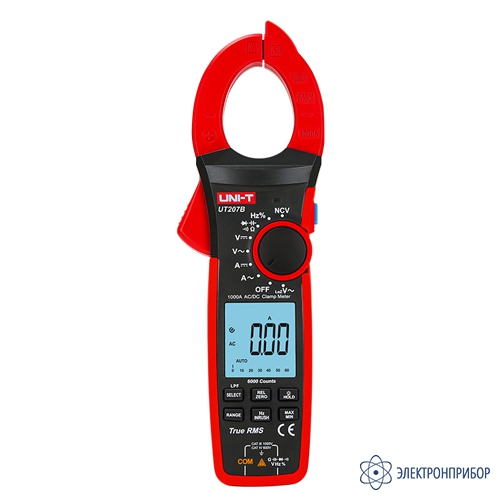

UNI-T UT207B — клещи токоизмерительные цифровые TrueRMS (AC/DC 1000A, измерение пусковых токов)

Код товара: 72345
  • 4-6 дней

    • Гарантия

      0.5 лет

    • Производитель

      UNI-T, Китай

    • Артикул

      UT207B

    Сертификаты

    Назначение клещей токоизмерительных цифровых TrueRMS (AC/DC 1000A, измерение пусковых токов) UNI-T UT207B:

    UNI-T UT207B - измерительные клещи с показаниями до 6000, истинным RMS и автоопределением диапазона. Прибор обладает полной защитой от перегрузок и имеет следующие функции:

    • Измерение постоянного и переменного напряжения, постоянного и перемненного тока, сопротивления, проверка диодов, прозвон, измерение емкости, частоты, коэффициент заполнения;
    • Напряжение LPF (низкочастотного фильтра) и LoZ (низкого импеданса), пусковой ток;
    • Аналоговый дисплей;
    • Удержание показаний, максимальные/минимальные показания, относительные показания;
    • Подсветка, индикатор низкого заряда, автоматическое выключение.

  • Технические характеристики клещей токоизмерительных цифровых TrueRMS (AC/DC 1000A, измерение пусковых токов) UNI-T UT207B:

    Диапазон Разрешение Точность Защита от перегрузки
    Переменный ток
    60.00 A 0.01 A ± (2.0%+9) 1000 В DC/AC
    600.0 A 0.1 A ± (2.0%+5)
    1000 A 1 A
    Параметр Значение
    Показания истинное RMS
    Гарантия точности 5% ~ 100% диапазона. При разомкнутой цепи младший разряд ≤10
    Частотная характеристика 40 - 400 Гц
    При измерении силы тока выше 500 А время непрерывных измерений не должно превышать 60 сек.
    Коэффициент амплитуды АС достигает 3.0 при 3000, но ≤1,5 при 6000
    Для несинусоидального сигнала необходимо добавить следующую погрешность в зависимости от коэффициента амплитуды 4% при коэффициенте амплитуды 1 ~ 2;
    5% при коэффициенте амплитуды 2 ~ 2,5;
    7% при коэффициенте амплитуды 2,5 ~ 3
    При измерении частоты тока разрешение равно 0,1 Гц, погрешность ± (0.1%+3), амплитуда на входе должна быть ≥10% диапазона
    Диапазон Разрешение Точность Защита от перегрузки
    Пусковой ток
    Пусковой ток (ACA) 60.00 A 0.01A ± (10%+10) 1000 A
    600.0 A 0.1 A
    1000 A 1 A
    Пусковой ток (измерение токовым щупом) 30.00 A 0.01 A ± (10%+10) 3000 A
    300.0 A 0.1 A
    3000 A 1 A
    Время измерения ~ 100 мс.
    Диапазон Разрешение Точность Защита от перегрузки
    Постоянный ток
    60.00 A 0.01 A ± (2.0%+5) 1000 A
    600.0 A 0.1 A
    1000 A 1 A
    Гарантия точности: 5% ~ 100% диапазона.
    Переменное напряжение
    6.000 В 0.001 В ± (1.2%+3) 1000 A
    60.00 В 0.01 В
    600.0 В 0.1 В ± (1.0%+8)
    1000 В 1 В
    Параметр Значение
    Показания истинное RMS
    Гарантия точности 5%~100% диапазона. При разомкнутой цепи младший разряд ≤5
    Входной импеданс ≥ 10 МОм
    Частотная характеристика 40-400 Гц
    Коэффициент амплитуды АС достигает 3,0 при 3000, но 1,5 при 6000
    Для несинусоидального сигнала необходимо добавить следующую погрешность в зависимости от коэффициента амплитуды 4% при коэффициент амплитуды 1 ~ 2;
    5% при коэффициент амплитуды 2 ~ 2,5;
    7% при коэффициент амплитуды 2,5 ~ 3
    При измерении частоты тока разрешение равно 0,1 Гц, погрешность ± (0.1%+3), амплитуда на входе должна быть ≥10% диапазона
    Диапазон Разрешение Точность Защита от перегрузки
    LPF ACV (напряжение AC с НЧ-фильтром)
    600.0 В 0.1 В ± (2.0%+5) 1000 A
    1000 В 1 В
    Параметр Значение
    Показания истинное RMS
    Гарантия точности 5% ~ 100% диапазона. При разомкнутой цепи младший разряд ≤5
    Входной импеданс ≥ 10 МОм
    Частотная характеристика 40-200 Гц
    Коэффициент амплитуды АС достигает 3,0 при 3000, но ≤1.5 при 6000
    Для несинусоидального сигнала необходимо добавить следующую погрешность в зависимости от коэффициента амплитуды 4% при коэффициент амплитуды 1 ~ 2;
    5% при коэффициент амплитуды 2 ~ 2,5;
    7% при коэффициент амплитуды 2,5 ~ 3
    Частота -3dB НЧ-фильтра около 2,5 кГц
    При измерении частоты тока разрешение равно 0,1 Гц, погрешность ± (0.1%+3). Амплитуда на входе должна быть ≥10% диапазона
    Диапазон Разрешение Точность Защита от перегрузки
    LoZ V~ (напряжение AC с низким импедансом)
    600.0 В 0.1 В ± (2.0%+5) 1000 A
    1000 В 1 В
    Параметр Значение
    Показания истинное RMS
    Гарантия точности 5% ~ 100% диапазона. При разомкнутой цепи младший разряд ≤5
    Входной импеданс около 20 кОм
    Частотная характеристика 40-400 Гц
    Коэффициент амплитуды АС достигает 3,0 при 3000, но ≤1.5 при 6000
    Для несинусоидального сигнала необходимо добавить следующую погрешность в зависимости от коэффициента амплитуды 4% при коэффициент амплитуды 1 ~ 2;
    5% при коэффициент амплитуды 2 ~ 2,5;
    7% при коэффициент амплитуды 2,5 ~ 3
    Если измеряемое напряжение выше 200 В продолжительность непрерывного измерения не должна превышать 30 с, с перерывами не менее 30 с.
    При измерении частоты тока разрешение равно 0,1 Гц, погрешность ± (0.1%+3). Амплитуда на входе должна быть ≥10% диапазона
    Диапазон Разрешение Точность Защита от перегрузки
    Постоянное напряжение
    600.0 мВ 0.1 мВ ± (0.8%+3) 1000 A
    6.000 В 0.001 В ± (0.5%+5)
    60.00 В 0.01 В
    600.0 В 0.1 В
    1000 В 1 В
    Параметр Значение
    Входной импеданс ≥10 МОм
    Гарантия точности 5% ~ 100% диапазона. При короткозамкнутой цепи младший разряд ≤5
    Диапазон Разрешение Точность Защита от перегрузки
    Сопротивление
    600.0 Ом 60.00 MОм ± (1.0%+3) 1000 A
    6.000 кОм 0.001 кОм ± (1.0%+2)
    60.00 кОм 0.01 кОм
    600.0 кОм 0.1 кОм
    6.000 MОм 0.001 MОм ± (2.0%+8)
    60.00 MОм 0.01 MОм
    Параметр Значение
    Результат = показания на дисплее – сопротивление закороченных щупов
    Напряжение разомкнутой цепи около 1 В
    Гарантия точности 5% ~ 100% диапазона
    Диапазон Разрешение Точность Защита от перегрузки
    Прозвон
    600.0 Ом 0.1 Ом Разомкнутая цепь: сопротивление ≥70 Ом, нет сигнала;
    Замкнутая цепь: сопротивление ≤30 Ом, звуковой сигнал    		 1000 A
    Параметр Значение
    Напряжение разомкнутой цепи около 1 В
    В диапазоне сопротивления 30-70 Ом сигнал может звучать или не звучать
    Диапазон Разрешение Точность Защита от перегрузки
    Прозвон
    6.000 В 0.001 В Напряжение разомкнутой цепи: около 3 В.
    Измеримый PN-переход: Падение напряжения прямого тока ≤3 В.
    Для кремниевого PN перехода нормальное значение, как правило, около 0,5-0,8 В.    		 1000 A
    Емкость
    60.00 нФ 0.01 нФ ± (4.0%+25) 1000 A
    600.0 нФ 0.1 нФ ± (4.0%+5)
    6.000 мкФ 0.001 мкФ
    60.00 мкФ 0.01 мкФ
    600.0 мкФ 0.1 мкФ
    6.000 мФ 0.001 мФ ± (10.0%+9)
    60.00 мФ 0.01 мФ
    Параметр Значение
    Результат = показания на дисплее – сопротивление закороченных щупов
    Для емкости ≤1 мкФ рекомендуется использовать режим измерений “REL”
    Гарантия точности 5%~100% диапазона
    Диапазон Разрешение Точность Защита от перегрузки
    Частота / Коэффициент заполнения (Hz%)
    10 Гц ~ 1 МГц 0.01 Гц ~ 1 кГц ±(0.1%+3) 1000 В
    10.0% ~ 90.0% 0.1% ±(2.6%+3)
    Параметр Значение
    Амплитуда на входе при измерении частоты 10 Гц ~ 100 кГц: 250mVrms ≤ амплитуда ≤ 20Vrms
    100 кГц ~ 1 MГц: 600mVrms ≤ амплитуда ≤ 20Vrms
    Коэффициент заполнения (скважность) 10%~90%: для прямоугольного сигнала 10 Гц ~ 1 кГц
    30%~70%: для прямоугольного сигнала 1 кГц ~ 10 кГц
    2Vpp ≤ амплитуда ≤ 20Vpp
    Диапазон Точность Защита от перегрузки
    Бесконтактный сенсор напряжения AC (NCV)
    NCV Поднесите NCV-сенсор передним краем к проводнику. Если напряжения не обнаружено, на дисплее “EF”. По мере роста найденного напряжения на дисплее увеличивается число сегментов “—”, звучит более высокий сигнал, чаще мигает LED-индикатор. 1000 В
    Параметр Значение
    Общие характеристики
    Максимальные показания 6000
    Полярность Авто
    Индикация перегрузки “OL” или “-OL”
    Низкий заряд батареи индикатор на дисплее
    Частота опроса 3 раза в сек.
    Тип сенсора Датчик холла
    Ошибка положения Если замеряемый проводник не помещен в центр клещей при замере силы тока, возможна ошибка показаний до ±1.0%
    Высота 2000 м
    Уровень загрязнения 2
    Температура и влажность 0°C~30°C (≤80%RH), 30°C~40°C (≤75%RH), 40°C~50°C (≤45%RH)
    Темп. и влажность при хранении -10°C~60°C (≤80%RH)
    Электромагнитная совместимость Если RF=1 В/м: общая погрешность = установл. погрешность+ 5% диапазона Если RF>1В/м: не установлена
    Стандарты безопасности IEC61010-1, IEC61010-2-032, IEC61010-2-033; CAT III 1000V, CAT IV 600V
    Раскрытие клещей 42 мм
    Батареи 3×1.5 В AAA
    Авто выключение 15 мин. (функцию можно отключить)
    Размеры 272×81×43,5 мм
    Вес (с батареями) 447 г

  • Комплект поставки UNI-T UT207B

    № Наименование Количество
    1 Клещи токоизмерительные цифровые TrueRMS (AC/DC 1000A, измерение пусковых токов) UNI-T UT207B 1
    2 Комплект измерительных щупов 1
    3 Батарейка 1.5 В (ААА) 3
    4 Тканевая сумка 1
    5 Руководство по эксплуатации 1
