UNI-T UT210 D, UNI-T UT210-D, UNI-T UT 210 D

Клещи электроизмерительные (токоизмерительные, токовые)

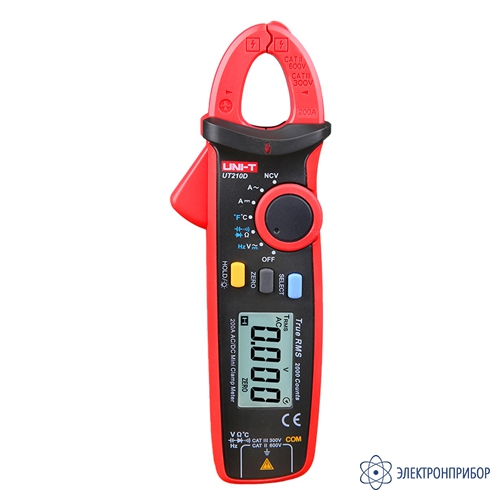

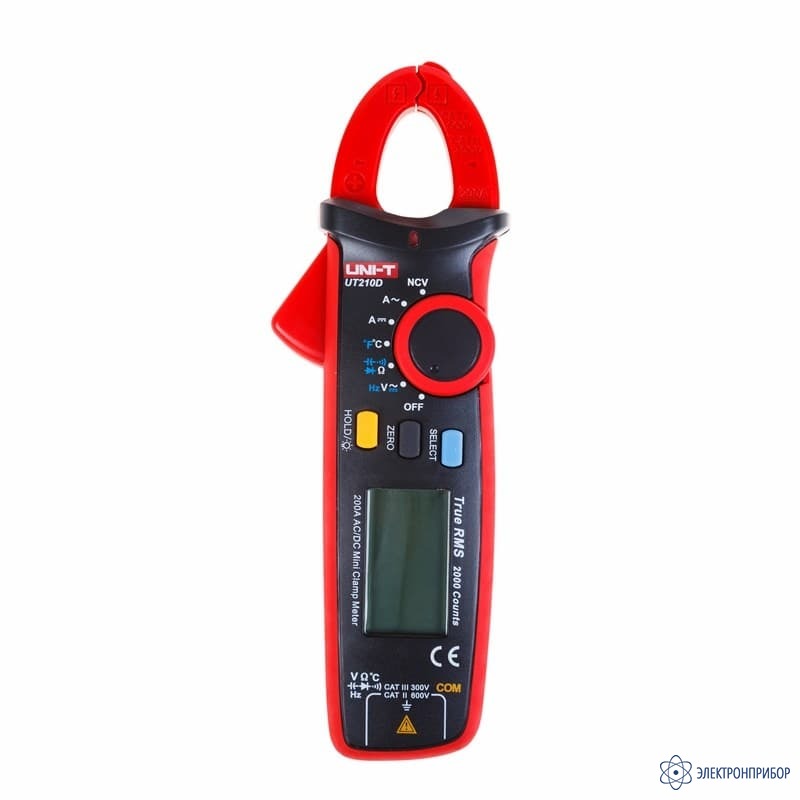

UNI-T UT210D — клещи токоизмерительные цифровые ACA&DCA с автодиапазоном

Код товара: 72357
  • 4-6 дней

    • Гарантия

      0.5 лет

    • Производитель

      UNI-T, Китай

    • Артикул

      UT210D

    Сертификаты

    Назначение клещей токоизмерительных цифровых ACA&DCA с автодиапазоном UNI-T UT210D:

    Компактные токовые клещи UNI-T UT210D отличаются такими качествами, как надёжность, безопасность, точность и компактность. Они обладают разрешающей способностью 10 мА и диапазоном измерений до 200 А переменного либо постоянного тока. Особенностью является наличие режима VFC («измерения тока переменной частоты»). Работа в этом режиме позволяют точно замерять напряжение и ток, выполняя соответствующие преобразования для VFC. Во всём рабочем диапазоне имеется защита по перегрузке, а надёжные, точные результаты измерений и уникальный внешний дизайн делают прибор выдающимся достижением в новом поколении функциональной измерительной электроаппаратуры.

  • Технические характеристики клещей токоизмерительных цифровых ACA&DCA с автодиапазоном UNI-T UT210D:

    Диапазон Разрешение Погрешность
    Напряжение постоянного тока
    200 мВ 0.1 мВ ±(1.0%+8)
    2.0 В 1 мВ ±(0.7%+3)
    20.0 В 10 мВ
    200.0 В 100 мВ
    600.0 В 1 В
    Входное сопротивление (импеданс) около 10 МОм. Максимальное входное напряжение: ±600 В.
    Напряжение переменного тока
    2.0 В 1 мВ ±(1.0%+3)
    20.0 В 10 мВ
    200.0 В 100 мВ ±(1.0%+3)
    600.0 В 1 В ±(1.2%+3)
    Параметр Значение
    Входное сопротивление (импеданс) усреднённое, 10 МОм
    Максимальное входное напряжение ±600 В (среднеквадратичное)
    Зависимость амплитуды сигнала от частоты 45 ~ 400 Гц
    Гарантированный диапазон точности 5 - 100%
    Диапазон Разрешение Погрешность
    Частота
    10 Гц…60 кГц 0.001 Гц…0.1 кГц ±(0.1%+4)
    Сопротивление
    200 Ом 0.1 Ом ±(1.0%+2)
    2 кОм 1 Ом
    20 кОм 10 Ом
    200 кОм 100 Ом
    2 МОм 1 кОм ±(1.2%+3)
    20 МОм 10 кОм ±(1.5%+5)
    Напряжение при разомкнутой цепи (обрыв) = 1 В. Защита от перегрузки: эффективная (среднеквадратичная) величина = 600 В.
    Режим Разрешение Примечания
    «Прозвонка» цепи (тест на обрыв) и проверка диодов
    0.1 Ом Величина сопротивления цепи «в обрыве»: не менее 150 Ом, сигнал не звучит;
    при замкнутой цепи – до 10 Ом, – сигнал звучит постоянно
    1 мВ Напряжение в непроводящей цепи = 3.2 В, нормальное напряжение для кремниевого перехода P-N = 0.5~0.8 В
    Диапазон Разрешение Погрешность
    Емкость
    2 нФ 1 пФ ±(4%+10)
    20,00 нФ – 200,0 мкФ 10 пФ – 0,1 мкФ ±(4%+5)
    2,000 мФ – 20,00 мФ 1 мкФ – 10 мкФ ±10%
    Защита от перегрузки: 600 В (предохранитель с положительным температурным коэффициентом).
    Диапазон Разрешение Погрешность
    Постоянный ток
    20.0 А 10 мА ±(2.0%+3)
    200.0 А 100 мА
    Защита от перегрузки: максимальное значение тока 200 A.
    Переменный ток
    20.0 А 10 мА ±(2.5%+8)
    200.0 А 100 мА
    Параметр Значение
    Защита от перегрузки максимальное значение тока 200 A
    Гарантированный диапазон точности 5-100%
    Зависимость амплитуды сигнала от частоты 50 ~ 60 Гц
    Предел измерения Разрешение Погрешность
    Температура
    -40–0ºС 1ºС ±3
    >0–100ºС ±(1.0%+3)
    >100–1000ºС ±(2.0%+3)
    -40–32ºF 1ºF ±5
    >32–212ºF ±(1.5%+5)
    >212–1832ºF ±(2.5%+5)
    Термопары типа К (никель-хром и никель-кремний) пригодны для измерения температур только до 230ºС/446ºF
    Параметр Значение
    Общие характеристики
    Максимальным напряжением перегрузки (разность потенциалов между входным контактом и «землёй»), против которого предусмотрена защита 600 В
    Максимальная перегрузка для токового захвата 200 A
    Максимальное отображаемое значение 2000 единиц, обновление с частотой 2-3 раза в секунду
    Выход за пределы диапазона показывается обозначением “OL”
    Напряжение обратного тока на диоде ~3.2 В
    Диапазон автоматически выбираемый (за исключением режимов, где он выбирается вручную)
    Полярность определяется автоматически
    Рабочая температура 0°C ~ 40°C
    Допустимая относительная влажность 75% при 0°C ~ 30°C и 50% при 30°~ 40°C
    Условия хранения -10°C ~ 50°C
    Чувствительность к электромагнитным возмущениям при напряжённости электрического поля 1 В/м: суммарная частота = номинальная точность + 5%, для показателя большего, чем 1 В/м индекс не определён
    .Рабочая высота над уровнем моря 0~2000 м
    Элементы питания ААА 1.5 В, 2 шт.
    Индикация разряда элементов питания есть
    Максимальная ширина раскрытия токового захвата 17 мм
    Габариты (примерно) 175 х 60 х 33.5 мм
    Вес ~ 170 г (включая элементы питания)

  • Комплект поставки UNI-T UT210D

    № Наименование Количество
    1 Клещи токоизмерительные цифровые ACA&DCA с автодиапазоном UNI-T UT210D 1
    2 Комплект измерительных проводов 1
    3 Термопара тип К 1
    4 Батарея 1,5 В типа ААА 2
    5 Руководство по эксплуатации 1

  • Файлы для UNI-T UT210D

Файлы для UNI-T UT210D
