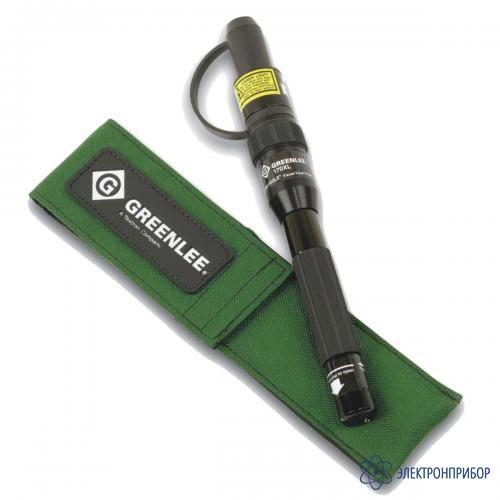

170XL — определитель обрывов волоконно-оптических кабелей и качества их соединения

Код товара: 25535

  • Назначение прибора 170XL:

    Определитель обрывов 170XL предназначен для определения повреждений волоконно-оптических кабелей и качества их соединения.

    Определение повреждения волокна

    Оптический определитель повреждений 170XL – это прибор первой необходимости при определении повреждений (изгибов или изломов) оптического кабеля. При сильном изгибе волокна, красный свет тестового излучения будет проходить сквозь оболочку кабеля, а в случае излома - будет видимым в точке повреждения.

    Проверка качества соединения

    С помощью определителя повреждений 170XL, проверить качество оптических соединений не представляет труда. Видимый свет в месте соединения в процессе тестирования (например, светоизлучение в месте соединительной муфты) - свидетельствует о некачественном соединении.

    Универсальный интерфейс позволяет подключать без адаптера все стандартные PC и APC коннекторы с 2.5 мм ферулем. Также возможно подключение прибора и к коннекторам типа FC, ST, SC, и DIN спомощью специальных SOC адаптеров (заказываются отдельно).

    Особенности прибора 170XL:

    • Непрерывный выходной сигнал (CW);
    • Диагностика линий протяженностью до 3-х км;
    • Режим пульсации выходного сигнала;
    • Выходная мощность 1 мВт;
    • Эргономичный дизайн;
    • Влагостойкое и ударопрочное исполнение;
    • Время непрерывной работы аккумулятора ~ 48 часов;
    • Нейлоновый напоясный футляр.

  • Технические характеристики прибора 170XL:

    Параметр Значения
    Тип источника лазерный диод (красное видимое излучение)
    Рабочая длина волны, нм:
    - Номинальная
    - Диапазон рабочих длин волн
    635
    от 630 до 640
    Ширина спектра, нм <2
    Выходная мощность:
    - Максимальная (для волокна SMF-28)
    - Минимальная (в режиме CW)
    1 мВт (0 дБм)
    316 мкВт (-5 дБм)
    Частота пульсации, кГц <3 (приблизительно)
    Источник питания 2 батареи типа АА, 1,5 В (~48 часов непрерывной работы)
    Тип коннектора Универсальное гнездо 2,5 мм (стандарт «Quick Connect»)
    Рабочая температура, °C от -10 до +50
    Температура хранения, °C от -40 до +60
    Влагостойкость, % 0 до 95 (без конденсата)
    Габаритные размеры, мм:
    - длина
    - диаметр
    220
    25.4
    Вес, г 200
    Класс лазера (CDRH) Класс IIIа
