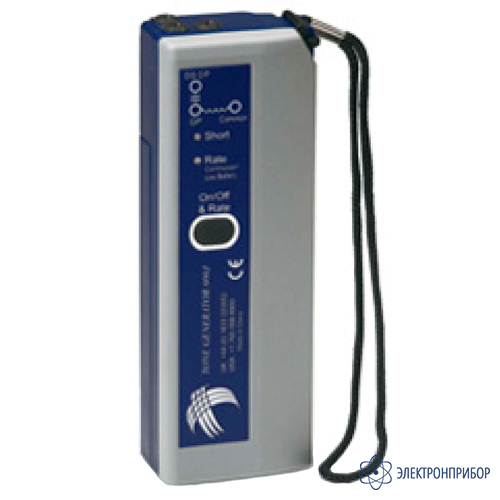

Tempo 600J — тональный генератор

Код товара: 79925
  • 4-6 дней
    Внимание! Код товара ECCN EAR99. Закупка без санкционных ограничений!

    Назначение тонального генератора Tempo 600J:

    Tempo 600J - прецизионный генератор тонального сигнала. Он подает в линию тестовый синусоидальный сигнал частотой 1кГц. Выходная мощность тестового сигнала составляет 20 мВт при нагрузке 1 кОм. Сбалансированный синусоидальный сигнал предотвращает нарушение работы цифровых линий при случайном подключении. Частота подачи импульсов регулируется единственным кнопочным переключателем и составляет 3; 5; 8,5 и 11,5 Гц; этот же переключатель служит для включения прибора.

    Световая индикация Tempo 600J обеспечивается двумя светодиодами, которые отображают частоту подачи импульсов, короткое замыкание линии на расстоянии до 2 км, а также сигнализируют о разряде батарей.

    Для удобства проведения измерений на линии после ее трассировки и идентификации на удаленном конце кабеля генератор предоставляет вам два различных способа подключения к линии: через трансформатор, имеющий сопротивление менее 10 Ом по постоянному току, или через разделительный конденсатор, блокирующий протекание постоянного тока до 200 В. Наличие таких режимов подключения дает возможность сразу после трассировки измерить сопротивление линии или изоляции. Тональный генератор Tempo 600J оснащен двумя сменными тестовыми выводами с разъёмами «крокодил». Конструкция генератора имеет прочный и герметичный корпус, что обеспечивает стабильную работу в любых погодных условиях.

    Функциональные возможности тонального генератора Tempo 600J:

    • генерация тонального сигнала для трассировки кабеля и отбора кабелей или пар из пучка совместно с индуктивным щупом (частоты 3 Гц; 5 Гц; 8,5 Гц; 11,5 Гц; 1 кГц, мощность +13 дБм);
    • совместимость с сервисом ADSL;
    • выход с конденсаторной связью (позволяет измерять сопротивление изоляции пары одновременно с ее трассировкой);
    • проверка целостности линии (LED);
    • индикация низкого заряда батарей;
    • повышенная защита выхода по напряжению (200 В DC);
    • способ подключения к линии: зажимы "Крокодил";
    • влагозащищеннный и ударопрочный корпус.

  • Технические характеристики тонального генератора Tempo 600J:

    Параметр Значение
    Частота подаваемого тонального сигнала 3 Гц; 5 Гц; 8,5 Гц; 11,5 Гц; 1 кГц
    Выходная мощность (импеданс 600 Ом) +13 дБм (20 мВт)
    Форма выходного сигнала Синусоидальный
    Сопротивление линии для визуальной индикации короткого замыкания < 10 кОм
    Защита по напряжению (импеданс 600 Ом) 200 В (DC)
    Питание 6 В (4  батареи АА 1,5 В)
    Продолжительность работы от батареи 200 часов
    Температура эксплуатации -10...55 °C
    Температура хранения -20...60 °C
    Габариты 153х 54 х 35 мм
    Вес 267 г

  • Комплект поставки Tempo 600J

    № Наименование Количество
    1 Тональный генератор Tempo 600J 1

    Дополнительная комплектация Tempo 600J

    (Поставляется за отдельную плату)

    № Наименование
    1 Tempo RPC - Зажимы "крокодил" для тональных генераторов и тестовых телефонных трубок
    2 Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
    3 Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
    4 Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
