FHO1000-D22 — оптический рефлектометр 1310/1550 нм, 22/20 дБ, с опциями PM, VFL и LS

Код товара: 79473

    • Гарантия

      1 год

    • Производитель

      Grandway

    • Артикул

      GRW-FHO1000-D22-PM-VFL-LS+RJ45-SC/APC

    Описание оптического рефлектометра 1310/1550 нм, 22/20 дБ, с опциями PM, VFL и LS FHO1000-D22:

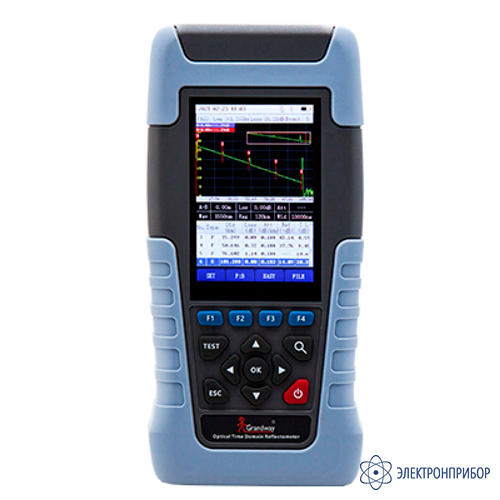

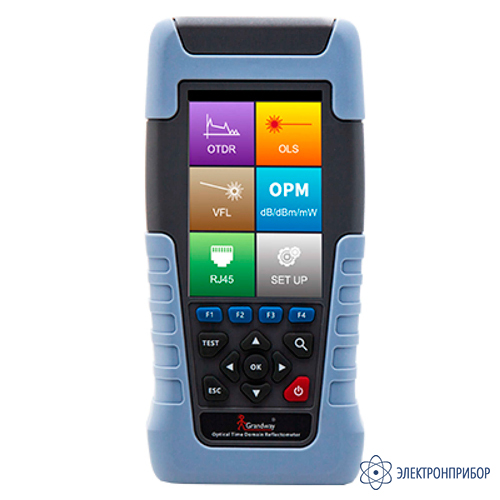

    FHO1000-D22 – оптический рефлектометр (OTDR), позволяет измерить длину оптического волокна, расстояние до событий (неоднородностей), потери на отражающих и не отражающих событиях с дальнейшим отображением полученных измерений на рефлектограмме. Полученные результаты измерений сохраняются в файле (расширение .sor) в локальную память рефлектометра. В одном компактном корпусе оптического рефлектометра FHO1000-D22 совмещены:

    • измеритель оптической мощности (OPM - Optical Power Meter);
    • источник видимого света (OLS - Optical Light Source);
    • визуализатор дефектов (VFL - Visual Fault Locator);
    • идентификатор схемы распиновки коннектора RJ45 (по стандартам T568A/B).

  • Технические характеристики оптического рефлектометра 1310/1550 нм, 22/20 дБ, с опциями PM, VFL и LS FHO1000-D22:

    Параметр Значение
    Тип волокна SMF (ITU-T G.652)
    Длина волны 1310±20 нм/1550±20 нм
    Динамический диапазон 22/20 дБ
    Мертвая зона по затуханию (ADZ) 4 м
    Мертвая зона по событиям (EDZ) 1 м
    Ширина импульса 3 нс, 5 нс, 10 нс, 30 нс, 50 нс, 100 нс, 275 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
    Диапазоны измеряемых расстояний 500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км
    Разрешение по расстоянию 0,05 м (при длине оптического кабеля до 1 км)
    Погрешность по расстоянию ±(1 м + фактическая длина кабеля] × 3×10-5 + [разрешение выборки])
    Количество точек выборки 64000
    Показатель переломления 1,000~1,999
    VFL, визуализатор дефектов рабочая длина волны: 650±10 нм
    выход: 10 мВт, CW/ 1 Гц/ 2 Гц
    OLS, источник видимого света рабочая длина волны: 1310±20 нм / 1550±20 нм
    выход: > -13 дБм, CW/ 270 Гц/ 1 кГц/ 2 кГц
    OPM, измеритель оптической мощности калибровочные длины волны: 850/1300/1310/1490/1550/1625/1650 нм
    диапазон тестирования: от -70 до +10 дБм
    Общие характеристики

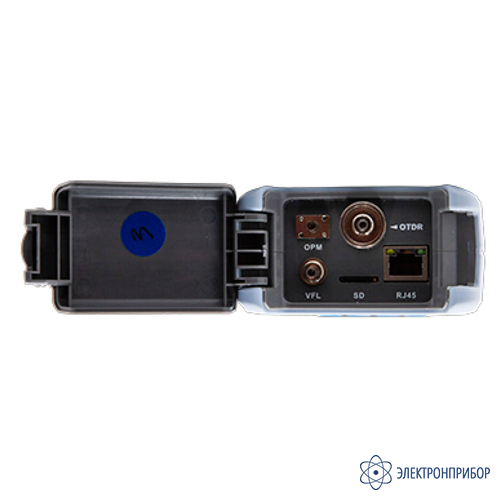

    Оптические интерфейсы OTDR в комплекте FC/UPC, опционально SC/UPC, FC/APC, SC/APC
    VFL универсальный порт 2,5 мм
    OLS общий порт с OTDR
    OPM универсальный порт 2,5 мм

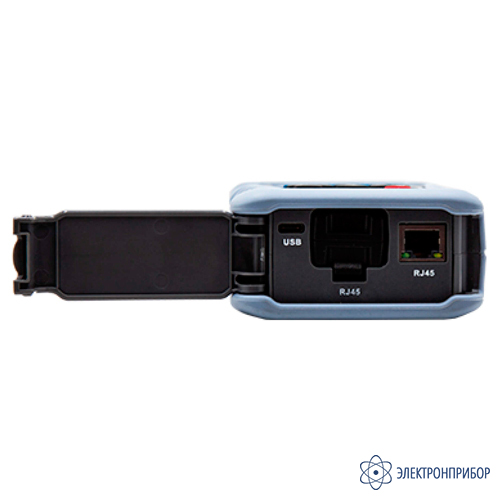

    Электрические интерфейсы порт RJ45 × 2
    удаленный модуль RJ45 - идентификатор схемы распиновки RJ45
    порт для зарядки USB тип-C
    Локальная память подключаемая карта памяти micro SD на 8 Гб
    Тип батареи питания литиевая батарея емкостью 5000 мАч
    Дисплей цветной, ЖК, диагональ 3,5 дюймов (75 х 55 мм)
    Степень защиты корпуса IP51
    Условия эксплуатации влажность: 0~85% (без конденсации)
    температура: -10~50 °C
    Габариты 192,9 х 93,8 х 47 мм
    Масса (нетто) 0,57 кг

  • Комплект поставки FHO1000-D22

    № Наименование Количество
    1 Оптический рефлектометр FHO1000-D22 1
    2 Адаптер для зарядки 1
    3 Шнур для зарядки, USB тип-С 1
    4 Сумка для переноски 1
    5 Документация от поставщика (англ. язык) 1
