FHO 1500, FHO-1500

Рефлектометры для кабелей связи

FHO1500 — оптический рефлектометр, 1650 нм (фильтр), 20 дБ, с опциями PM, 10G PM, VFL, LS + тестирование RJ45

Код товара: 79479

    • Гарантия

      1 год

    • Производитель

      Grandway

    • Артикул

      GRW-FHO1500-PM-VFL-LS+RJ45

    Назначение оптического рефлектометра, 1650 нм (фильтр), 20 дБ, с опциями PM, 10G PM, VFL, LS + тестирование RJ45 FHO1500:

    FHO1500 - это интеллектуальный измерительный прибор нового поколения для оптоволоконных сетей. Он может измерять общую длину, общие потери, обратные потери и расстояние между любыми двумя точками оптического волокна и оптического кабеля, а также определять местоположение точки соединения, точки сращивания, точки повреждения и точки разрыва оптического волокна и оптического кабеля. Основными характеристиками прибора являются: интегрированный дизайн, новый внешний вид, прочный и долговечный; небольшой размер, легкий вес, удобный для переноски; может легко проверять потери, длину и местоположение неисправности оптоволоконной линии связи. Помимо этого, прибор оснащен системой визуального определения местоположения неисправности, а также имеет батарею, обеспечивающую длительные и бесперебойные диагностические работы.

    Ключевые функции оптического рефлектометра, 1650 нм (фильтр), 20 дБ, с опциями PM, 10G PM, VFL, LS + тестирование RJ45 FHO1500:

    • тестирование общей длины и общих потерь оптического волокна;
    • тестирование расстояния между любыми двумя точками кабеля оптического волокна;
    • тестирование и отображение потерь между двумя точками в кабеле (дБ) и постоянную затухания оптического волокна (дБ/км);
    • тестирование и отображение потерь и затухания в точках соединения волокна;
    • тестирование потерь при отражении;
    • автоматический поиск точек соединения;
    • функция наблюдения при юстировке оптического волокна в реальном времени;
    • функция интеллектуального индикатора заряда батареи;
    • запись данных тестирования кабеля;
    • возможность подключение к мобильному телефону через Bluetooth и передачи на него данных тестирования;
    • дистанционное управление с мобильного телефона, а также дистанционное управление и контроль рефлектометра через приложение для мобильного телефона;
    • 10 мВт VFL;
    • OLS;
    • OPM;
    • проверка распиновки кабеля RJ-45.

    Назначение рабочих панелей оптического рефлектометра, 1650 нм (фильтр), 20 дБ, с опциями PM, 10G PM, VFL, LS + тестирование RJ45 FHO1500:

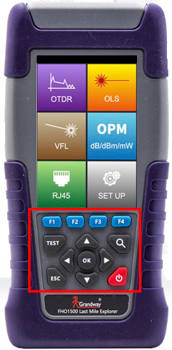

    1. Рабочая панель

    Название Функция
    F1-F4 Вход в соответствующее меню
    TEST Используется для усредненного теста OTDR и тестирования в реальном времени
    Enlarge button Используется для увеличения кривой рефлектограммы
    Navigation button Используется для управления перемещением курсора вверх, вниз, влево и вправо

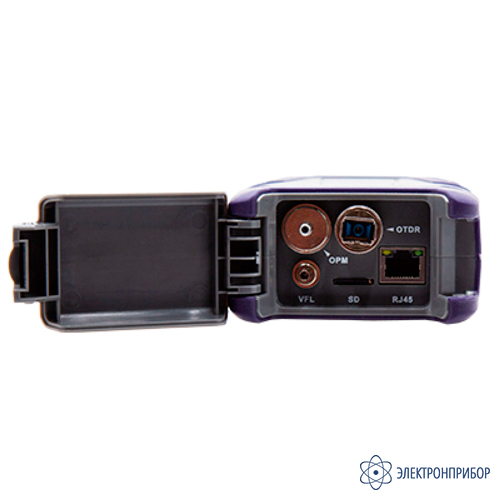

    2. Верхняя рабочая часть

    Название Функция
    OTDR порт Порт рефлектометра и порт лазерного источника совместно используются в порте OTDR
    OPM порт 2,5 мм универсальный  порт измерителя оптической мощности
    VFL порт 2,5 мм универсальный  порт VFL
    Порт для SD-карты Для установки SD-карты
    RJ-45 порт Используется для тестирования IP, такого как тестирование PING и обновление встроенного ПО

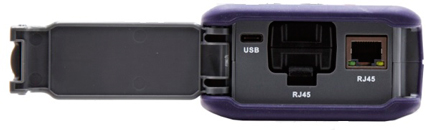

    3. Нижняя рабочая часть

    Название Функция
    USB порт Type-C порт для зарядки
    RJ-45 порт Удаленный модуль для измерения распиновки кабельных линий RJ45
    RJ-45 порт Тестовый интерфейс для измерения распиновки кабельных линий RJ45

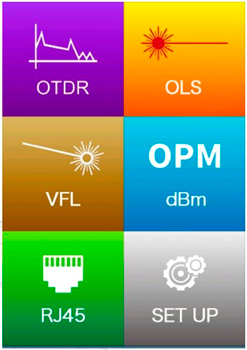

    4. Конфигурация дисплея

    Название Функция
    OTDR Вход в соответствующее меню функций рефлектометра
    VFL Вход в соответствующее меню функций VFL
    OLS Вход в соответствующее меню функций OLS
    OPM Вход в соответствующее меню функций OPM (Включая измеритель мощности 10G PON 1490 нм / 1577 нм)
    RJ45 Вход в соответствующее меню функции проверки распиновки кабельных линий RJ45
    Setup Системные настройки OTDR

  • Технические характеристики оптического рефлектометра, 1650 нм (фильтр), 20 дБ, с опциями PM, 10G PM, VFL, LS + тестирование RJ45 FHO1500:

    Параметр Значение
    Тип волокна SMF (ITU-T G.652)
    Длина волны 1625 или 1650 нм
    Динамический диапазон 7 дБ
    Длина измерения 1 км/2 км/5 км
    Мёртвая зона по событиям ≤ 1 м
    Мёртвая зона по затуханию ≤ 4 м
    Индекс преломления 1,468
    Разрешённые потери 0,01 дБ
    Ширина импульса 5 нс/10 нс/30 нс
    Число точек 20000
    Разрешение точек Min 0,05 м (1 км)
    Точность расстояния ± 0.5 м
    Точность потерь 0,1 дБ
    Линейность 0,1 дБ
    Точность рефлектограммы ±2 дБ
    Отображение событий 1) Конец волокна
    2) Случай отражения
    3) Потери при сращивании
    VFL Рабочая длина волны: 650±10 нм
    Выход: 10 мВт, CW/1 Гц/2 Гц
    OLS Рабочая длина волны: 1625 или 1650 нм
    Выход >-13 дБм, CW/270Гц/1кГц/2кГц
    OPM Калиброванная длина волны:
    850/1300/1310/1490/1550/1577/1625/1650 нм
    Диапазон тестирования: -70~+10 дБм
    10G OPM

    Значения мощности для 1490 нм и 1577 нм

    могут быть протестированы соответственно
    Проверка последовательности линий RJ45 TIA568-A and TIA568-B
    Оптические интерфейсы OTDR: стандартный SC / UPC, дополнительный FC / UPC, FC / APC, SC/ APC VFL: универсальный порт 2,5 мм
    OLS: общий доступ к порту OTDR
    OPM: универсальный порт 2,5 мм
    Электрические порты Порт RJ45 × 2, удаленный модуль RJ45
    Порт для зарядки USB Type-C
    Беспроводное соединение Bluetooth
    Объём памяти Встраиваемая micro-SD карта на 16 Гб
    Батарея Литиевая батарея емкостью 8000 мАч
    Влажность 0~85% (без конденсации)
    Рабочая температура -10~50°C
    Размеры 192,9×93,8×47 мм
    Вес 0,58 кг

  • Комплект поставки FHO1500

    № Наименование Количество
    1 Оптический рефлектометр FHO1500 1
    2 Адаптер зарядки 1
    3 USB кабель для зарядки 1
    4 Переносная сумка 1
    5 Документация от поставщика (англ. язык) 1
