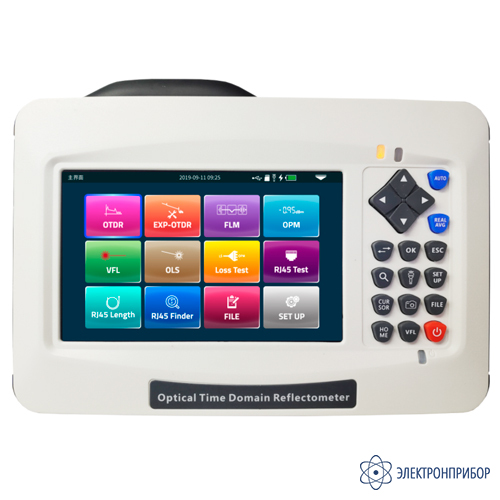

FHO3000L-PM-VLS-LS — оптический рефлектометр, 1310/1550 нм, 26/24 дБ, PM, LS, VFL, тестирование RJ45

Код товара: 79470
  • Оптический рефлектометр, 1310/1550 нм, 26/24 дб, pm, ls, vfl, тестирование rj45 FHO3000L-PM-VLS-LS Оптический рефлектометр, 1310/1550 нм, 26/24 дб, pm, ls, vfl, тестирование rj45 FHO3000L-PM-VLS-LS

    • Гарантия

      1 год

    • Производитель

      Grandway

    • Артикул

      GRW-FHO3000L-PM-VLS-LS

    Назначение оптического рефлектометра, 1310/1550 нм, 26/24 дБ, PM, LS, VFL, тестирование RJ45 FHO3000L-PM-VLS-LS:

    FHO3000L-PM-VLS-LS – оптический рефлектометр для обслуживания одномодовых волоконно-оптических сетей городского масштаба, сетей доступа, кабельного телевидения CATV, LAN/WAN и Metro сетей. Назначение: поиск и идентификация неисправностей ВОЛС, определение расстояния до них, диагностика и ввод в эксплуатацию оптических линий.

    FHO3000L-PM-VLS-LS идеально подходит для каждодневного использования. Не перегруженный дополнительным функционалом FHO3000L нацелен на быструю проверку линии с целью обнаружения неисправностей, сварок, коннекторов, оптического затухания, уровня отражения от событий, возвратных потерь и расстояния до неоднородностей. Функция опредления длины и распиновки кабеля RJ45 до 300 метров. Детальная информация по каждой неисправности отображается на экране прибора.

    Особенности оптического рефлектометра 1310/1550 нм, 35/33 дБ, VFL, PM, TS FHO3000-D35-VFL-PM:

    • измерителя мощности PM;
    • определитель обрывов VFL;
    • функция FLM (Fiber Link Measurement) - иконограмма;
    • интерфейс на русском языке;
    • цветной сенсорный дисплей с высоким разрешением;
    • масштабируемость рефлектограмм;
    • использование маркеров на рефлектограмме;
    • определение расстояния до событий;
    • измерения в режиме реального времени;
    • тестирование RJ45;
    • память на 40 000 рефлектограмм;
    • связь с ПК и мобильными устройствами;
    • 6 часов работы от батареи;
    • пылевлагозащищенный корпус;
    • генерация отчетов.

  • Технические характеристики оптического рефлектометра 1310/1550 нм, 35/33 дБ, VFL, PM, TS FHO3000-D35-VFL-PM:

    Параметр Значение
    Технические характеристики FHO3000L-PM-VLS-LS
    Длина волны 1310/1550 нм
    Динамический диапазон 26/24 дБ
    Мертвая зона по затуханию (ADZ) 8 м
    Мертвая зона по событиям (EDZ) 2,5 м
    Ширина импульса 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5мкс, 10 мкс, 20 мкс
    Количество точек выборки 128000
    Разрешение по выборке от 5 см до 8 м
    Линейность ± 0,5 дБ/дБ
    Порог по потерям 0,20 дБ
    Разрешение по потерям 0,001 дБ
    Разрешение по расстоянию 0,001 м
    Погрешность по расстоянию ± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по выборке)
    Коэффициент преломления 1,0000 ~ 2,0000
    Память 40 000 рефлектограмм, встроенная карта 8 Гб тип TF
    Интерфейсы USB тип С
    Экран цветной сенсорный TFT-LCD 5"
    Питание сеть 220В или аккумулятор (7,4 В, 3300 мА), 6 часов работы от аккумулятора, время зарядки 3,5 ч
    Температура эксплуатации от -10 до +55 °C
    Температура хранения от -40 до +70 °C
    Габариты, мм 195 × 141 × 44
    Вес (нетто), г 900 (включая батарею)
    Технические характеристики FHO3000L-PM
    Диапазон принимаемых длин волн 800 ~ 1700 нм
    Калиброванные длины волн 850/980/1300/1310/1490/1550/1625/1650 нм
    Динамический диапазон от -70 до +10 дБм/от -50 до +26 дБм
    Разрешение 0,01 дБ
    Точность измерения ± 5%
    Определение модулированного сигнала 270 Гц, 330 Гц, 1кГц, 2кГц
    Тип адаптера FC/UPC
    Технические характеристики FHO3000L-VFL
    Длина волны 650 нм
    Выходная мощность 10 мВт
    Класс лазера CLASS III
    Тип коннектор FC/UPC
    Режимы работы непрерывный CW, модулированный 1/2 кГц

  • Комплект поставки FHO3000L-PM-VLS-LS

    № Наименование Количество
    1 Оптический рефлектометр FHO3000L-PM-VLS-LS 1
    2 Адаптер питания 12В 1
    3 Аккумулятор 1
    4 FC оптический адаптер 1
    5 USB-кабель 1
    6 Инструкция быстрой настройки 1
    7 Сумка для транспортировки 1
