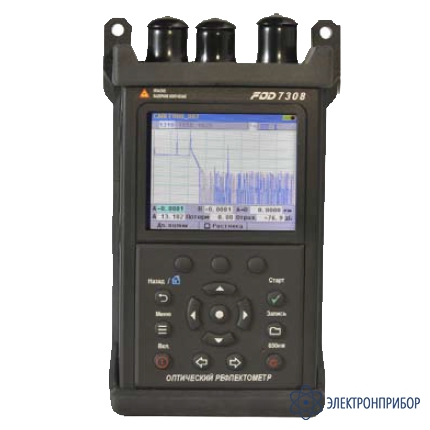

FOD-7308 — рефлектометр оптический

Код товара: 51373
  • 64630-16

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      64630-16 до 22.07.2021

    • Производитель

      FOD

    Сертификаты

    Описание рефлектометра оптического FOD-7308:

    Оптический рефлектометр FOD-7308 разработан для строительства и обслуживания систем волокно в Дом (FTTH). Рефлектометр FOD-7308 позволяет измерить линию не только со стороны пользователя, но и с центральной станции через ответвитель. При этом всегда обеспечивается оптимальное соотношение динамического диапазона и мертвых зон.

    Рефлектометр FOD-7308 имеет встроенный селективный PON измеритель мощности на длины волн 1490 и 1550 нм, что позволяет оператору проверить уровни сигнала на абонентской розетке клиента отдельно на длине волны 1490 и 1550 нм. Если уровни сигнала не соответствуют норме, но сигнал присутствует (живое волокно), прибор позволяет производить измерения в режиме рефлектометра на длине волны 1625 нм. В случае темного волокна (отсутствия оптического сигнала в линии) FOD-7308 позволяет снимать рефлектограммы на длинах волн 1310, 1550 и 1625 нм.

    Особенности рефлектометра оптического FOD-7308:

    • Рефлектометр, селективный PON измеритель мощности, источник излучения и визуализатор повреждений волокна в одном компактном корпусе весом 0.8 кг;
    • Динамический диапазон 30 дБ;
    • Внутренняя память (более 1000 трасс);
    • USB интерфейс;
    • 12 часов работы без подзарядки.

    Назначение рефлектометра оптического FOD-7308:

    • Тестирование темного волокна на длинах волн 1310, 1550 и 1625 нм;
    • Тестирование живого волокна на длине волны 1625 нм;
    • Полный автоматический, полуавтоматический и ручной режим для специалистов;
    • Измерение отражений от разъемов, в том числе и от разъемов рефлектометра, благодаря встроенной катушке;
    • Измерение линии с помощью рефлектометра или с помощью тестера.

  • Технические характеристики рефлектометра оптического FOD-7308:

    Параметр Значение
    Оптический рефлектометр
    Рабочие длины волн, нм 1310±20/1490±20/1550±20/1625±10
    Динамический диапазон (SNR=1) 34 / 32 / 32 / 30 дБ
    Диапазон измерения расстояний от 250 м до 240 км
    Ширина импульса 5, 10, 30, 100, 300 нс; 1, 3, 10 мкс
    Количество точек данных до 30 000
    Расстояние между точками данных 5 см (до 1.5 км), диапазон/30000 (более 1.5 км)
    Показатель преломления от 1.4000 до 1.6000
    Мертвая зона по событиям 0.8 м (типичное значение)
    Мертвая зона по затуханиям 3.5 м (типичное значение)
    Источник оптического излучения
    Выходная мощность непрерывного излучения -3 дБм
    Стабильность ±0,25 дб / 15 мин
    Внутренняя модуляция 1 кГц, 2 кГц, непрерывное излучение
    Рабочие длины волн 1310±20, 1490±20, 1550±20 нм
    Ширина спектра 2 нм максимум
    Измеритель средней мощности
    Длина волны калибровки, нм 1310, 1490, 1550, 1625, 1650
    Тип фотодиода 1 мм InGaAs
    Измеряемая мощность от +23 до -50 дБ
    Точность ±0.25 дб
    Разрешение 0.01 дБ
    Диапазон работы ID режима от +3 до -35 дБ
    Размерность дБ, дБм, Вт
    PON измеритель мощности
    Длина волны калибровки 1490, 1550 нм
    Изоляция между каналами более 40 дБ
    Измеряемая мощность от +23 до -50 дБ
    Разрешение 0,01 дБ
    Определитель обрывов волокна
    Длина волны калибровки 635 нм
    Выходная мощность излучения >0,8 мВт в волокне 9/125 мкм
    Общие характеристики
    Питание LiIon батарея, блок питания 100-240 В / 50-60 Гц
    Условия эксплуатации, ºС от -10 ºС до +50
    Размеры в резиновом кожухе, мм 190x112x47
    Вес, г 800

  • Комплект поставки FOD-7308

    № Наименование Количество
    1 Рефлектометр оптический FOD-7308 1
    2 Сменные оптические адаптеры (тип указывается при заказе) 1
    3 Блок питания 1
    4 USB кабель 1
    5 Защитный резиновый чехол 1
    6 Сумка для переноски 1
    7 Руководство по эксплуатации 1
