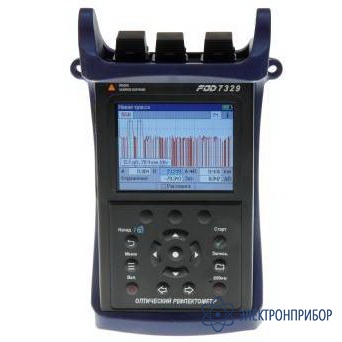

FOD-7329 — рефлектометр оптический

Код товара: 51314
  • 59765-15

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      59765-15 до 06.02.2020

    • Производитель

      FOD

    Сертификаты

    Описание рефлектометра оптического FOD-7329:

    Рефлектометр оптический FOD-7329 представляет собой новое поколение оптических рефлектометров и является многофункциональным FTTx рефлектометром, разработанными для строительства и обслуживания линий типа "точка-точка", а также систем волокно в Дом (FTTH). Рефлектометр FOD-7329 имеет встроенный селективный PON измеритель мощности на длины волн 1490 и 1550 нм, что позволяет оператору проверить уровни сигнала на абонентской розетке клиента отдельно на длине волны 1490 и 1550 нм. Если уровни сигнала не соответствуют норме, но сигнал присутствует (живое волокно), прибор позволяет производить измерения в режиме рефлектометра на длине волны 1650 нм.

    По сравнению с рефлектометрами FOD-7302, 7307, 7308 новая модель FOD-7329 имеет значительно больший динамический диапазон как на длинных импульсах (42 дБ), так и на коротких (примерно на 5дБ больше, чем у FOD-7308).

    В прибор добавлена функция контроля качества подключения кабеля к прибору, значительно улучшен поиск событий и добавлена функция обнаружения макроизгибов волокна.

    Особенности рефлектометра оптического FOD-7329:

    • Рефлектометр, селективный PON измеритель мощности, измеритель средней мощности, источник излучения и визуализатор повреждений волокна в одном компактном корпусе весом 0.8 кг;
    • Динамический диапазон 42 дБ;
    • Мертвая зона по затуханию 2.5 м;
    • PON Мертвая зона 25 м (1х16);
    • Работа на "живом волокне" на длине волны 1650 нм;
    • Внутренняя память (более 1000 трасс);
    • USB интерфейс;
    • 20 часов работы без подзарядки;
    • Время хранения без подзарядки - 6 месяцев;
    • Проверка качества подключения оптического разъема;
    • Встроенная буферная катушка;
    • Обнаружение макроизгибов;
    • Полностью автоматический режим измерения.

  • Технические характеристики рефлектометра оптического FOD-7328:

    Параметр Значение
    Измеритель средней мощности
    Длина волны калибровки 1310, 1550, 1650 нм
    Тип фотодиода InGaAs
    Измеряемая мощность от +23 до -50 дБ
    Диапазон обнаружения сигналов тональной от +3 до -35 дБм частоты и ID от +3 до -35 дБм
    Погрешность ±0.25 дБ
    Разрешение 0.01 дБ
    Единицы измерения дБ, дБм, Вт
    Формат хранения результатов измерения XML
    PON измеритель мощности
    Длина волны калибровки 1490 / 1550 нм
    Полоса пропускания 1480-1500 нм / 1540-1560 нм
    Измеряемая мощность от +23 до -50 дБ
    Разрешение 0,01 дБ
    Погрешность ±0.5 дБ при -10 дБм
    Единицы измерения дБм или Вт (нВт, мкВт, мВт)
    Источник оптического излучения
    Выходная мощность непрерывного излучения -1 дБм (1310, 1550 нм), +0.5 дБм (1625 нм)
    Стабильность < ± 0.05 дБ в течение 1 часа после 5 мин прогрева
    Внутренняя модуляция 270 Гц; 330 Гц; 1 кГц, 2кГц, ID волны, непрерывное излучение
    Рабочие длины волн 1310±20, 1550±20, 1650±10 нм
    Ширина спектра < 5 нм
    Длина волны ID 1310, 1550, 1650 нм и любые возможные комбинации
    Определитель обрывов волокна
    Длина волны 635 ± 10 нм
    Тип излучателя Лазер, класс безопасности 1
    Выходная мощность излучения >0,8 мВт в волокне 9/125 мкм
    Режимы Модуляция 2 Гц, непрерывный
    Общие характеристики
    Питание LiIon батарея, блок питания 100-240В / 50-60 Гц
    Время работы в режиме непрерывного сканирования без подзарядки аккумуляторов 10 часов
    Условия эксплуатации от -10 °C до +40 °C, влажность воздуха не более 90%
    Размеры в резиновом кожухе, мм 201х130х53
    Вес, г 800

  • Комплект поставки FOD-7329

    № Наименование Количество
    1 Рефлектометр оптический FOD-7329 1
    2 Блок питания (зарядное устройство) 1
    3 USB кабель 1
    4 Защитный резиновый кожух 1
    5 Сменный оптический адаптер 1
    6 Сумка для переноски 1
    7 Руководство по эксплуатации 1

  • Дополнительная комплектация FOD-7329
