FOD7339, FOD 7339

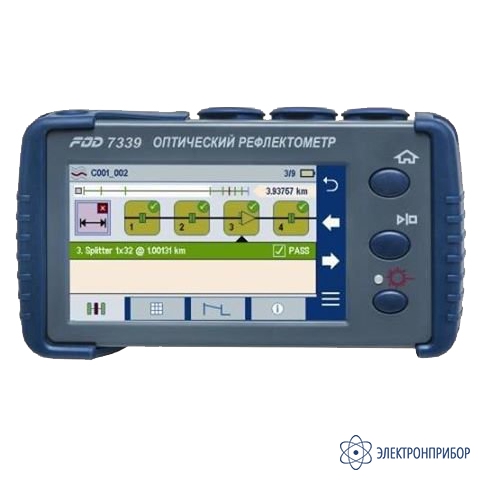

FOD-7339 — рефлектометр оптический
Код товара: 51355-
Сертификаты
Описание рефлектометра оптического FOD-7339:
Рефлектометр оптический FOD-7339 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений и неоднородностей на коротких и средних волоконнооптических линиях.
Рефлектометр оптический FOD-7339 имеет недостижимый для других рефлектометров уровень точности и производительности при поиске событий, благодаря многоимпульсному режиму и собственной операционной системе.
Динамический диапазон до 37дБ, короткие мертвые зоны, рефлектометр оптический FOD-7339 работает сразу на нескольких длительностях импульса, что позволяет находить и оценивать даже самые сложнорасположенные события, находящиеся на небольшом расстоянии друг от друга и от начала трассы.
Благодаря режиму измерения на нескольких длительностях импульса двухволновое тестирование занимает до 10 раз меньше времени по сравнению с традиционными рефлектометрами.
Рефлектометр оптический FOD-7339 позволяет начинающим и опытным специалистам быстро и надежно устранять неполадки в оптических сетях или произвести паспортизацию вновь установленных или отремонтированных сетей. Используя инновационный режим многоимпульсного сканирования, рефлектометр быстро и точно обнаруживает, идентифицирует и измеряет параметры сетевых компонентов и брак. После установки стандартных или пользовательских критериев сеть отображается в виде иконок с помощью интуитивно понятного графического представления.
Автоматизирует, сокращает время тестирования и упрощает интерпретацию результатов, повышает эффективность и снижает стоимость тестирования. Результаты могут храниться как во внутренней памяти, так и на внешних носителях. Доступ к внутренней памяти легко получить через USB. Благодаря дополнительному контролю разъемов, встроенному источнику излучения, измерителю мощности и VFL, FOD-7339 предлагает комплексное решение, гарантируя, что у техников есть все необходимое для поиска и решения проблем оптической сети.
Разработан для использования в полевых условиях, прочный, легкий, мощный.
Особенности рефлектометра оптического FOD-7339:
- Полностью автоматизированное измерение одним нажатием;
- Оптимальный для каждого измерения набор длин импульсов;
- Карта событий и трасс;
- Возможность управления с любого планшета или смартфона
- Встроенные OPM, VFL и OLS;
- Wi-Fi, Bluetooth, USB;
- Режим "Микроскоп" для контроля качества разъемов;
- Динамический диапазон 37 Дб;
- Рабочие длины волн 1310/1550/1650 нм;
- PON Мертвая зона 20 м;
- Мертвая зона по затуханию 3,6 м;
- Мертвая зона по событиям 0,8 м;
- Время измерения в автоматическом режиме 30 сек.
Назначение рефлектометра оптического FOD-7339:
- Проверка сетей PON или трасс "точка-точка", устранение неполадок;
- Быстрый, точный поиск неисправностей, используя OTDR и VFL;
- Паспортизация сетей;
- Тестирование потерь при помощи встроенных OLS, OPM.
Главное меню:- Авто: основные параметры трассы измерения выбираются автоматически, результат измерений - карта событий, таблица и трасса;
- Эксперт: пользователь выбирает параметры измерения самостоятельно, результат измерений – трасса;
- Обзор – непрерывное сканирование трассы и отображение результатов измерений в реальном времени;
- OPM+OLS – измеритель мощности и источник оптического излучения;
- Микроскоп - контроль качества разъемов с помощью подключенного по Bluetooth видеоскопа FOD-600x.
Режим "АВТО":- Результат измерений представлен в виде карты событий, таблицы или рефлектограммы для всей трассы или отдельного события;
- Карта событий:
-показывает соединения, сварки, разветвители и макроизгибы
-квалифицирует события по критериям Годен/Не годен/Основная Ошибка
-дает рекомендации по устранению дефектов.
Режим "OPM+OLS":- Длины волн 1310, 1490, 1550, 1625 1650 нм;
- Измеритель средней оптической мощности:
-диапазон -50…23 дБм;
-автоматическая идентификации длины волны и тона;
-измерения мощности в дБм, нВт, мкВт, мВт и потерь в дБ. - Источник оптического излучения:
-длины волн в соответствии с выходом рефлектометра
-выходной уровень минус 3±1,5 дБм для 1310 и 1550 нм
-генерирование сигналов автоматической идентификации длины волны и тона; - Визуализатор -1 дБм для 635 нм, 2 Гц. Включается отдельной кнопкой независимо от режимаработы прибора.

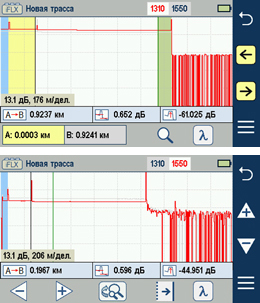

Режим "ЭКСПЕРТ" и "ОБЗОР" обеспечивают:- Идентификацию активного волокна;
- Оценку качества ввода сигнала в волокно;
- Индикацию и измерение рефлектограмм в процессе измерений;
- Масштабирование изображения по X и Y;
- Индикацию встроенного и внешнего буферных, а также приемного кабелей;
- Режим «Обзор» выполняет непрерывное сканирование трассы на выбранной длине волны со скоростью до 4 раз в секунду.
Режим "МИКРОСКОП":
В режиме «Микроскоп» совместно с подключенным по Bluetooth видеоскопом FOD-6003/FOD-6006 обеспечиваются:
- Прием и индикация изображения проверяемого оптического разъема;
- Индикация Годен/Не годен обнаруженных дефектов по заданным критериям;
- Сохранение результатов проверки.
-
-
Технические характеристики рефлектометра оптического FOD-7339:
Параметр Значение FOD-7335 FOD-7337 FOD-7339 Оптический рефлектометр Рабочие длины волн, нм 1310/1550 1310/1490/1550 1310/1550/1650 Длительность зондирующих импульсов 3, 5, 10, 20, 30, 100, 200, 300, 500 нс; 1, 2, 3, 10, 20 мкс Количество точек данных до 300000 Динамический диапазон (SNR=1), дБ 37/36 37/37/36 37/36/37 Диапазон измерения расстояний, км от 0,25 до 240 Мертвая зона по затуханию 4 м максимум Мертвая зона по событиям 0.8 м максимум PON мертвая зона 20 м максимум Разрешающая способность 0,05 м при трассе не более 1,5 км Сменные адаптеры FC, ST, SC, LC, универсальные 1,25 и 2,5 мм Источник оптического излучения Выходная мощность непрерывного излучения, дБм -3 Внутренняя модуляция 270 Гц, 330 Гц, 1кГц, 2 кГц, ID волны, CW Длина волны излучения, нм 1310/1550 1310/1490/1550 1310/1550/1650 Стабильность ±0,15 дБ/15 мин Измеритель средней мощности Длина волны калибровки, нм 1310/1490/1550/1625/1650 Измеряемая мощность, дБм от -50 до +23 Разрешение, дБ 0,01 Погрешность, дБ ±0,25 - ±0,5 Диапазон работы ID режима от -35 дБ до +3 дБ Размерность дБм, дБ, Вт Визуализатор повреждений VFL Длина волны излучения, дБм 635±20 Выходная мощность излучения, дБм -1 ±0,5 в SM волокне 9/125 мкм Тип излучателя лазерный диод Сменные адаптеры универсальные 1,25 и 2,5 мм Общие характеристики Питание Встроенная LiPol батарея или блок питания 100-240В/50-60Гц Время непрерывной работы от встроенных батарей, ч 10 Память встроенная SD-карта на 1000 трасс Интерфейс USB Условия эксплуатации, °C от -10 до +40°C Габаритные размеры, мм 86х160х43 Вес, г не более 400 -
Комплект поставки FOD-7339
№ Наименование Количество 1 Рефлектометр оптический FOD-7339 1 2 Адаптер (установлен на приборе) 1 3 Зарядное устройство 1 4 Чехол 1 5 Руководство по эксплуатации 1 -
