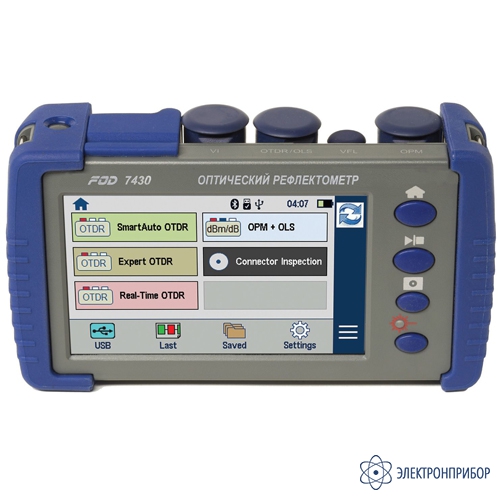

FOD-7430 — рефлектометр оптический

Код товара: 51364
  • 80827-20

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      80827-20 до 31.12.2025

    • Производитель

      FOD

    Описание рефлектометра оптического FOD-7430:

    Рефлектометр оптический FOD-7430 - новое поколение универсального оптического рефлектометра для контроля многомодовых и одномодовых линий связи на длинах волн 850/1300/1310/1550 нм. Является идеальным средством для паспортизации локальных и внутренних линий, а также для тестирования и устранения повреждений в городских сетях.

    Большой динамический диапазон (37 и 36 дБ на длинах волн 1310 и 1550 нм соответственно) позволяет использовать рефлектометр на магистральных линиях, а также линиях PON с выключенным оборудованием.

    FOD-7430 обладает прекрасными оптическими и широкими функциональными параметрами, такими, как подключение видео щупов для контроля качества полировки разъемов, встроенный лазерный визуализатор повреждений, встроенный источник излучения и измеритель мощности, позволяет сохранять результаты измерений как в SOR формате, так и отчеты в виде редактируемых PDF файлов. сохраняемые файлы могут автоматически грузиться на сервер оператора или сбрасываться на USB Флэш.

    Особенности рефлектометра оптического FOD-7430:

    • Полностью автоматизированное измерение одним нажатием;
    • 850 MM / 1300 MM / 1310 SM /1550 SM;
    • Карта событий и трасс;
    • Возможность управления с любого планшета или смартфона;
    • Запись данных во внутренней энергонезависимой памяти (более 1000 трасс) или на внешнюю USB Flash карту;
    • Стандартный формат файла Bellcore/Telecordia;
    • Яркий цветной дисплей с подсветкой, хорошо читаемый как в помещении, так и на ярком солнце;
    • Отдельная кнопка запуска измерений и сохранения файла;
    • Данные вводятся как с кнопок, так и через сенсорный экран;
    • Мертвая зона по событиям 0,8 м;
    • Динамический диапазон 29/29 @ 1 мкс MM, 37/36/36 @ 20 мкс SM;
    • Автоматический контроль измеряемого волокна на наличие в нем оптического сигнала;
    • Мертвая зона по затуханию 3,5 м;
    • Расширенный диапазон рабочих температур от -10 до +50°С;
    • Встроенные OPM, VFL.

  • Технические характеристики рефлектометра оптического FOD-7430:

    Параметр Значение
    Оптический рефлектометр
    Рабочие длины волн, нм 850 MM/ 1300 MM/ 1310 SM/ 1550 SM
    Динамический диапазон (SNR=1), дБ 29 @ 1 мкс / 29 @ 1 мкс / 37 @ 20 мкс / 36 @ 20 мкс
    Диапазон измерения расстояний SM: 250;500 м; 1; 1,5; 2; 3; 4; 7,5; 10; 15; 30; 60; 120; 240 км
    MM: от 250 м до 30 км
    Минимальная дискретность отсчета при измерении затухания 0,01 дБ
    Количество рефлектограмм в памяти более 1000
    Разрешающая способность 5 см
    Длительность зондирующих импульсов 5, 10, 30, 100, 300 нс, 1 мкс @ 850 и 1300 нм, ММ
    5, 10, 30, 100, 300 нс, 1, 3, 10, 20 мкс @ 1310 и 1550 нм, SM
    Мертвая зона по событиям, не более 0.8 м при уровне отражения -45дБ
    Мертвая зона по затуханиям, не более 3.5 м при уровне отражения -45дБ
    Сменные адаптеры FC, ST, SC, LC, универсальные 1,25 и 2,5 мм
    Определитель обрывов волокна
    Длина волны 635±20
    Выходная мощность излучения >0.8 мВт в SM волокне 9/125 мкм
    Тип излучателя лазерный диод
    Режимы работы CW; 2±0,1 Hz
    Сменные адаптеры универсальные 1,25 и 2,5 мм
    Измеритель средней мощности
    Длина волны калибровки, нм 850, 1300, 1310, 1490, 1550, 1625, 1650
    Диапазон измерения оптической мощности, дБм от -65 до 3
    Разъем универсальный 2,5 мм
    Общие характеристики
    Дисплей Цветной 5 дюймов, 800х480, подсветка с тачскрином
    Питание LiPol аккумулятор, блок питания 100-240в / 50-60Гц
    Время непрерывной работы от встроенных батарей не менее 10 часов
    Память встроенная SD-карта на 1000 трасс
    Интерфейс USB
    Условия эксплуатации от -10 до +50°C
    Размеры в резиновом кожухе 98x175x52,5 мм
    Вес 800 г

  • Комплект поставки FOD-7430

    № Наименование Количество
    1 Рефлектометр оптический FOD-7430 1
    2 Адаптеры FOD-5052, FOD-5053, FOD-5058, FOD-5060 (установлены на рефлектометре) 1
    3 Блок питания 100-240 В 1
    4 Пылезащитные колпачки (заглушки) 4 шт (установлены на рефлектометре) 1
    5 Резиновый противоудраный кожух 1
    6 Чехол 1
    7 Руководство по эксплуатации на русском языке 1
