Greenlee 930XC-30F-UPC-FC — оптический рефлектометр PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/FC

Код товара: 69967
  • 82279-21
    Является модификацией Tempo 930XC

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      82279-21 до 19.07.2026

    • Производитель

      Tempo Communications, США

    • Артикул

      GT-930XC-30F-UPC-FC

    Описание оптического рефлектометра PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/FC Greenlee 930XC-30F-UPC-FC:

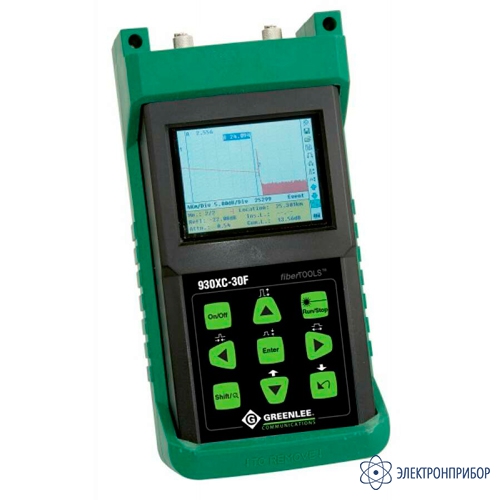

    Greenlee 930XC-30F-UPC-FC – анализатор оптических линий и пассивных оптических сетей (PON). Он совмещает в себе функции оптического рефлектометра, тестера и визуализатора повреждений. Это позволяет дать полную всестороннюю оценку качества линии в процессе ее инсталляции и эксплуатации. Greenlee 930XC-30F-UPC-FC имеет три рабочих длины волны: 1310нм, 1550нм, 1625нм, причем длины волн 1310 и 1550нм используются для паспортизации оптических сетей и диагностики неактивных PON. Для проведения измерений на длине волны 1625 нм в рефлектометре предусмотрен отдельный порт с фильтром, что позволяет диагностировать работающую линию, не оказывая на нее влияния.

    Greenlee 930XC-30F одинаково удобен для «быстрых» измерений на объекте и детального исследования рефлектограмм в офисе.

    Так, для удобства работы инженера-измерителя, Greenlee 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды.

    Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Greenlee 930XC-30F на протяжении полного рабочего дня.

    Для детального анализа рефлектограммы в условиях офиса, используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее, а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.

    Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.

    Основные функции оптического рефлектометра PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/FC Greenlee 930XC-30F-UPC-FC:

    • Приемка оптического кабеля (измерение погонного затухания оптического кабеля);
    • Паспортизация ВОЛС:
      • Измерение вносимых потерь на:
        - Неразъемных (сварных) соединениях;
        - Разъемных (коннекторных) соединениях;
        - Сплиттерах;
        - Линейных участках ВОЛС;
        - Интегральная оценка вносимых потерь линии, включая первый и последний коннектор;
      • Анализ отражений на разъемах;
    • Диагностика и локализация повреждений:
      • Некачественное сварное соединение;
      • Некачественный или грязный коннектор;
      • Недопустимый радиус изгиба оптического волокна в сплайс-кассете;
      • Обрыв кабеля;
      • Трещина в оптическом волокне.
    • Идентификация оптических волокон (красный свет);
    • Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет);
    • Генерация отчета об измерениях.

  • Технические характеристики оптического рефлектометра PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/FC Greenlee 930XC-30F-UPC-FC:

    Параметр Значение
    Рефлектометр
    Рабочая длина волны, нм 1310/1550/1625
    Динамический диапазон, дБ 36/35/35
    Мертвая зона по событиям, м 1,5
    Мертвая зона по затуханию, м 10
    Ширина импульса 5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс
    Диапазон, км 0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240
    Время усреднения 15сек, 30сек, 1мин, 2мин, 3мин
    Погрешность по расстоянию +/-(1м + 0,00005*диапазон + погрешность квантования)
    Тип коннектора FC
    Тип полировки коннектора UPC
    Погрешность измерения отражений +/- 4дБ
    Погрешность измерения потерь +/- 0,05дБ/дБ
    Внутренняя память 1 000 рефлектограмм
    Интерфейсы для связи с ПК RS-232/USB
    Программное обеспечение Version 3.2
    Формат данных BelCore GR196, CE, FCC, UL, RoHS, WEEE
    Визуализатор повреждений (источник красного света)
    Рабочая длина волны, нм 650
    Мощность 3мВт (5дБм)
    Измеритель оптической мощности
    Тип источника InGaAs
    Калиброванные длины волн, нм 850, 1300, 1310, 1490, 1550, 1625
    Диапазон измеряемой мощности От +6 до -70dBm (от +6 до -60dBm для 850nm)
    Разрешение, дБ 0,01
    Идентификация модулированного сигнала, кГц 1; 2
    Лазерный источник излучения
    Рабочие длины волн, нм 1310/1550/1625
    Мощность сигнала -7 дБм
    Общие характеристики
    Питание AC адаптер & NiMh аккумулятор
    Время работы от аккумулятора 8 часов измерений или 20 часов в режиме ожидания
    Температура эксплуатации От -10 до +50 градусов Цельсия
    Температура хранения От -20 до +60 градусов Цельсия
    Влажность От 0 до 95% (без конденсации)
    Габариты,мм 196 х 100 х 64
    Вес, кг 0,87

    Сравнительные характеристики модификаций оптического рефлектометра Tempo 930XC:

    Модификация Рабочие длины волн Динамический диапазон Тип коннектора Тип полировки
    Tempo 930XC-20C-UPC-FC 1310/1550нм 33 дБ FC UPC
    Tempo 930XC-20C-UPC-SC 1310/1550нм 33 дБ SC UPC
    Tempo 930XC-20C-UPC-ST 1310/1550нм 33 дБ ST UPC
    Tempo 930XC-20C-APC-FC 1310/1550 нм 33 дБ FC APC
    Tempo 930XC-20C-APC-SC 1310/1550 нм 33 дБ SC APC
    Greenlee 930XC-30F-UPC-FC 1310/1550/1625 нм 36/35/35 дБ FC UPC
    Tempo 930XC-30F-UPC-SC 1310/1550/1625 нм 36/35/35 дБ SC UPC
    Tempo 930XC-30F-UPC-ST 1310/1550/1625 нм 36/35/35 дБ ST UPC
    Tempo 930XC-30F-APC-FC 1310/1550/1625 нм 36/35/35 дБ FC APC
    Tempo 930XC-30F-APC-SC 1310/1550/1625 нм 36/35/35 дБ SC APC

  • Комплект поставки Greenlee 930XC-30F-UPC-FC

    № Наименование Количество
    1 Оптический рефлектометр PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/FC Greenlee 930XC-30F-UPC-FC 1
