Рефлектометры для кабелей связи

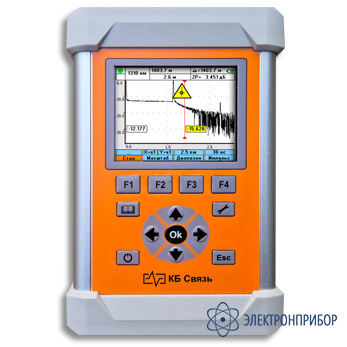

Квант-3 — рефлектометр оптический + VFL + Ethernet-тестер

Код товара: 31887

    • Гарантия

      1 год

    • Артикул

      5800 7.01

    Назначение рефлектометра оптического + VFL + Ethernet-тестера Квант-3:

    • измерение затухания в оптических волокнах и их соединениях;
    • измерение длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи;
    • идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
    • тестирование длины витой пары в активном и пассивном состоянии;
    • мониторинг активности сети, ping-тест.

    Область применения: строительство, ремонт и обслуживание волоконно-оптических линий связи.

    Особенности рефлектометра оптического + VFL + Ethernet-тестера Квант-3:

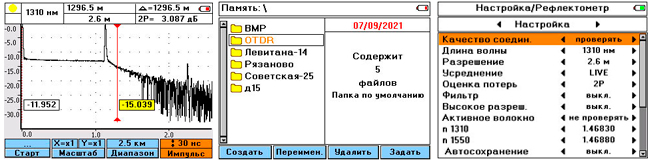

    Рефлектометр:

    • длина волны излучения, нм - 1310 ± 25 / 1550 ± 25;
    • динамический диапазон, дБ - не менее 33 / 31;
    • мертвая зона по затуханию, м - не более 7;
    • мертвая зона по событию, м - не более 2;
    • диапазоны измеряемых расстояний, км: авто, 0,250 - 150;
    • длительность импульса, нс: 4 - 20000;
    • возможные разрешение (dL), м: 0,1 - 40;
    • количество рефлектограмм в памяти: более 1000 штук.;
    • формат сохранения: BELLCORE SR-4731(*.sor);
    • дискретность измерения затухания: 0,001 дБ;
    • установка показателя преломления: в диапазоне от 1 до 2 с шагом 0,00001;
    • измерение затухания на выбранном участке рефлектограммы и расчет затухания на 1 км. кабеля;
    • сравнение рефлектограмм из памяти с рефлектограммами из контролируемого оптоволокна;
    • автоматический анализ рефлектограмм.

    Визуальный дефектоскоп:

    • длинна волны: 650 нм;
    • выходная мощность: 15 МВт;
    • рабочее расстояние: до 15 км;
    • тип разъема: универсальный разъем 2,5 мм FC/UPC;
    • режим работы: непрерывный CW и импульсный 2 Гц.

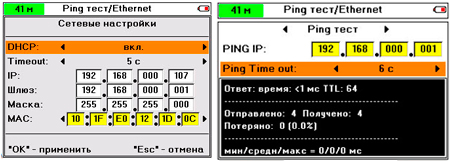

    Ethernet-тестер:

    • определение активного оборудования;
    • PING-тест: функция ping-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера;
    • DHCP-тест: поиск DHCP сервера в локальных сетях.



    TDR – импульсный рефлектометр:

    Используется для определения характера неисправностей и расстояния до места повреждения в цифровых кабелях типа UTP, FTP.

  • Технические характеристики рефлектометра оптического + VFL + Ethernet-тестера Квант-3:

    Параметр Значение
    Рефлектометр
    Длина волны излучения 1310 нм ± 25 / 1550 нм ± 25
    Динамический диапазон не менее 33 / 31 дБ
    Мертвая зона по затуханию не более 7 м
    Мертвая зона по событию не более 2 м
    Диапазоны измеряемых расстояний авто, 0,250 - 150 км
    Длительность импульса 4 - 20000 нс
    Возможные разрешение (dL) 0,1 - 40 м
    Количество рефлектограмм в памяти более 1000 штук
    Формат сохранения BELLCORE SR-4731(*.sor)
    Дискретность измерения затухания 0,001 дБ
    Установка показателя преломления в диапазоне от 1 до 2 с шагом 0,00001
    Измерение затухания на выбранном участке рефлектограммы и расчет затухания на 1 км кабеля
    Сравнение рефлектограмм из памяти с рефлектограммами из контролируемого оптоволокна
    Автоматический анализ рефлектограмм
    Визуальный дефектоскоп
    Длинна волны 650 нм
    Выходная мощность 15 МВт
    Рабочее расстояние до 15 км
    Тип разъема универсальный разъем 2,5 мм FC/UPC
    Режим работы непрерывный CW и импульсный 2 Гц
    Ethernet-тестер
    Определение активного оборудования да
    PING-тест функция ping-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера
    DHCP-тест поиск DHCP сервера в локальных сетях
    Общие характеристики
    Дисплей цветной
    Питание Li Ion аккумуляторная батарея
    Время работы от АКБ не менее 6 часов
    Габариты, ДхШхВ 185 х 125 х 45
    Вес не более 0,8 кг

  • Комплект поставки Квант-3

    № Наименование Количество
    1 Рефлектометр оптический Квант-3 1
    2 Блок питания/зарядное устройство AC/DC 220/12В, 1А 1
    3 Кабель для связи рефлектометра с ПК 1
    4 USB-флеш-накопитель с ПО для ПК 1
    5 Сумка-чехол 1
    6 Руководство по эксплуатации 1
