Квант-VFL — рефлектометр оптический + VFL (визуальный оптический дефектоскоп 650 нм)

Код товара: 54461

    • Реестр промышленной продукции РФ

      466\1\2023

    • Артикул

      5800 7.00

    Назначение рефлектометра оптического + VFL (визуальный оптический дефектоскоп 650 нм) Квант-VFL:

    • Измерение затухания в оптических волокнах и их соединениях;
    • Измерение длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи.

    Область применения рефлектометра оптического + VFL (визуальный оптический дефектоскоп 650 нм) Квант-VFL:

    • Строительство;
    • Ремонт и обслуживание волоконно-оптических линий связи.

    Особенности рефлектометра оптического + VFL (визуальный оптический дефектоскоп 650 нм) Квант-VFL:

    • Высокая чувствительность;
    • Доступная цена;
    • Простота в эксплуатации;

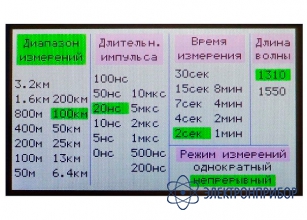

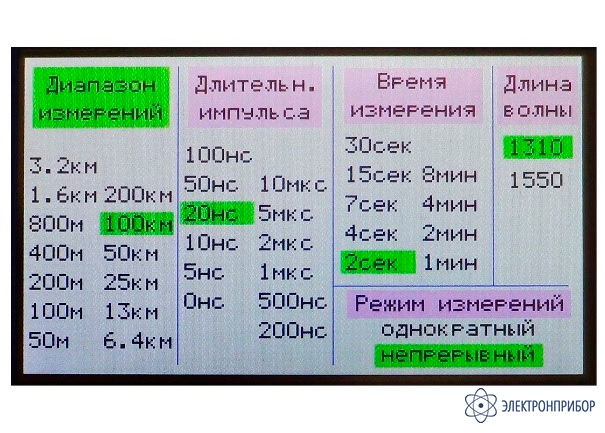

    • Настройка всех параметров измерения на одном экране в течении нескольких секунд;
    • Минимум времени на обучение работы с рефлектометром;
    • Сравнение РФГ из памяти с РФГ из контролируемой линии;
    • Рефлектограммы сохраняются с параметрами измерений и дополнительным текстом;
    • Энергонезависимая память и часы реального времени;
    • Экранная клавиатура для создания названия рефлектограммы;
    • Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм (ПО для просмотра рефлектограмм на ПК в комплекте);

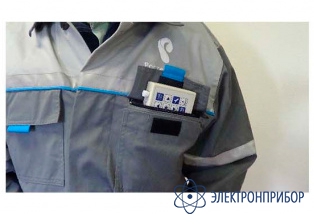

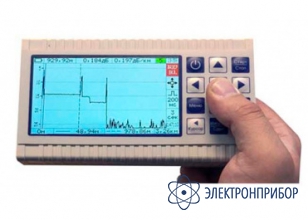

    • Маленький размер.

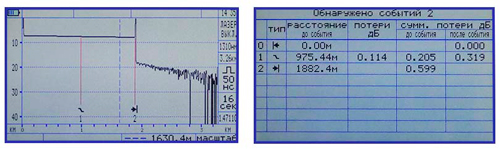

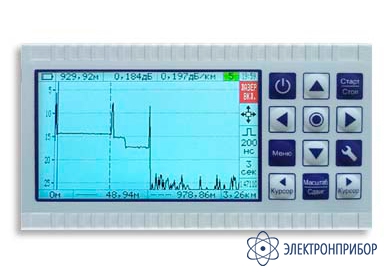

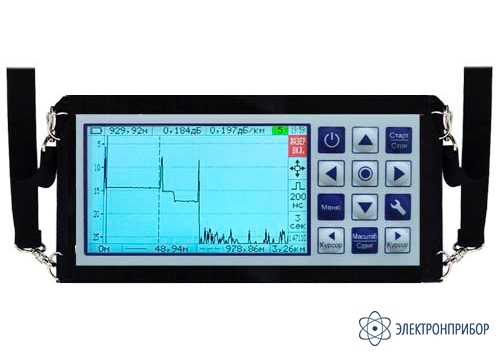

    Автоматический анализ рефлектограмм:

    • Автоматический анализ рефлектограмм в табличной форме с указанием событий, типов событий в виде пиктограмм, расстояний до событий, потерь в дБ до событий и после событий;
    • Автоматический анализ рефлектограмм с установкой на самой рефлектограмме в месте события маркеров красного цвета и пиктограмм соответствующих типу события.

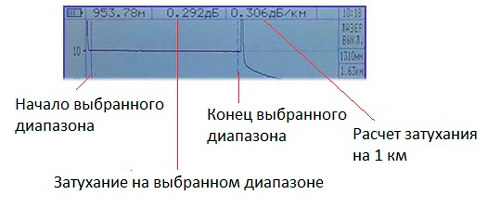

    Измерение затухания:

    • Измерение затухания на выбранном участке;
    • Расчет затухания на 1 км. кабеля.



    Питание рефлектометра оптического + VFL (визуальный оптический дефектоскоп 650 нм) Квант-VFL:

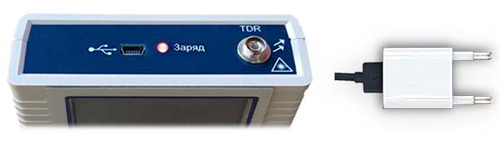

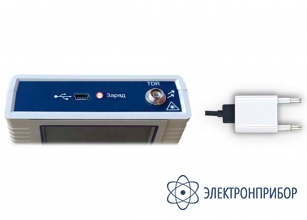

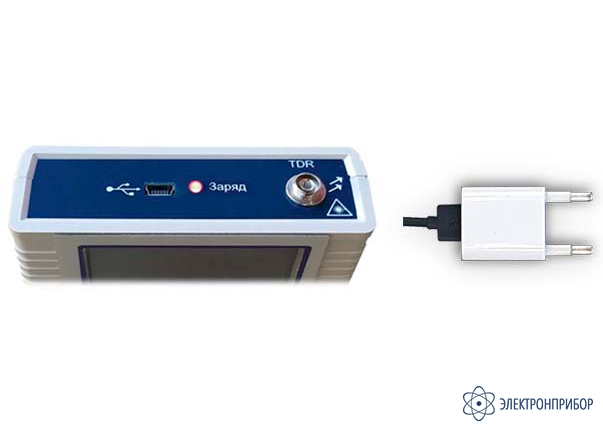

    Питание Квант-VFL осуществляется от аккумуляторной батареи емкостью 4400 mA/ч или от сети переменного тока 220 В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с выходным напряжением питания 5 В и током 1 А (например зарядные устройства смартфонов).

  • Технические характеристики рефлектометра оптического + VFL (визуальный оптический дефектоскоп 650 нм) Квант-VFL:

    Параметр Значение
    Тип излучателя лазеры
    Длина волны 1310 нм, 1550 нм
    Диапазон измеряемых расстояний минимальный от 0 до 50 м
    Диапазон измеряемых расстояний максимальный до 200 км
    Разрешение 0,25 м
    Длительность зондирующего импульса от 5 нс до 50 мкс
    Динамический диапазон при импульсе 10 мкс и времени измерения 3 мин не менее 32 дБ
    Число точек рефлектограмм 12 800
    Величина мертвой зоны при импульсе 5 нс по затуханию не более 6 м;
    по событию не более 3 м
    Установка показателя преломления в диапазоне от 1 до 2 с шагом 0,00001
    Дискретность измерения затухания 0,001 дБ
    Количество рефлектограмм, сохраняемых в памяти 250 шт.
    Дисплей цветной  разрешение - 470х272 точки
    Время непрерывной работы не менее 8 ч
    Тип разъема FC
    Интерфейс USB
    Размер рефлектометра  158х95х36 мм
    Вес 350 г

  • Комплект поставки Квант-VFL

    № Наименование Количество
    1 Рефлектометр оптический + VFL (визуальный оптический дефектоскоп 650 нм) Квант-VFL 1
    2 Сетевой адаптер 5 В, 1 A 1
    3 Кабель USB-A – USB-B 1
    4 USB-флеш-накопитель с ПО для ПК 1

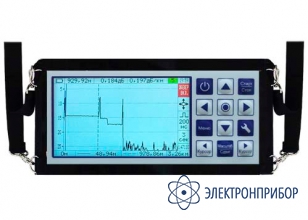

    5 Сумка-чехол  1
    6 Руководство по эксплуатации 1
