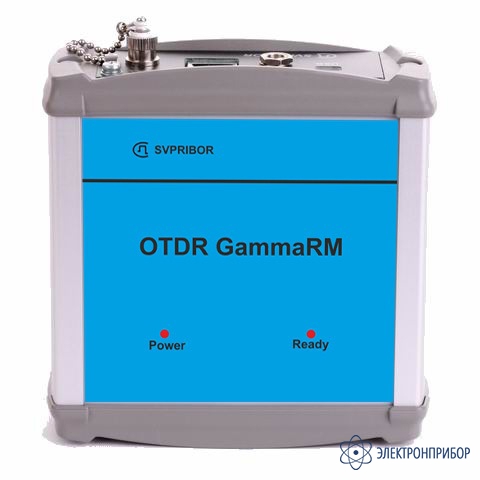

OTDR GammaRM — оптический рефлектометр для систем мониторинга
Код товара: 63846-
-
Гарантия
1 год
-
Производитель
Назначение оптического рефлектометра для систем мониторинга OTDR GammaRM:
OTDR GammaRM - одноканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для временной или постоянной установки в узлы сети и выполнен в компактном корпусе, специально для удобного размещения даже в небольшие настенные шкафы.
Управление прибором а так же проведение измерений осуществляется по протоколу TCP/IP. Настройка сетевой конфигурации прибора осуществляется через встроенный WEB-интрефейс. Предлагается два варианта оптических конфигураций:
- для мониторинга светлых волокон (LF - Light Fiber);
- для мониторинга темных волокон (DF - Dark Fiber).

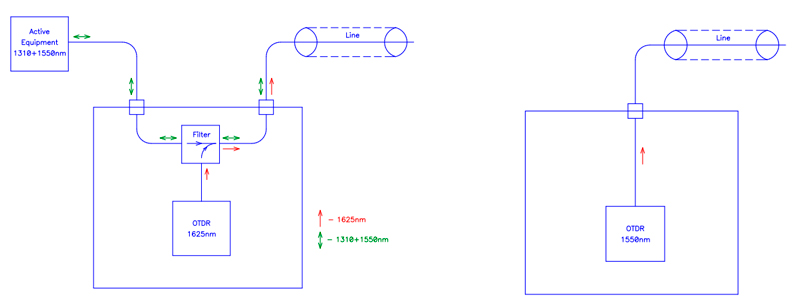

Приборы для работы на светлом волокне оснащены сквозным каналом и фильтром. На рисунках изображены оптические схемы прибора для вариантов 1625 LF и 1550 DF соответственно.
-
-
Технические характеристики оптического рефлектометра для систем мониторинга OTDR GammaRM:
Параметр Значение OTDR GammaRM 1310DF OTDR GammaRM 1550DF OTDR GammaRM 1310LF OTDR GammaRM 1625LF OTDR GammaRM 1310+1550DF Измеряемое волокно светлое светлое темное темное темное Длина волны OTDR, нм 1310±15 1625±15 1550±15 1310±15 1310±15/1550±15 Рабочие длины волн 1550 1310+1550 - - - Диапазон рабочих длин волн С, L, (DWDM) O, E, S, С, L, (DWDM) - - - Динамический диапазон, дБ 35 33 34 36 33/31 Тип измеряемого волокна Одномодовое (SMF) Тип оптических разъемов FC/UPC Вносимое затухание для сквозного канала менее 1 дБ Изоляция между сквозным каналом и OTDR не менее 50 дБ Мертвая зона по затуханию, м 7 Мертвая зона по событиям, м 3 Длительность импульса, нс 6 - 20 000 Диапазоны расстояний, км 0.2; 0.5; 1.2; 2.5; 5; 10; 25; 50; 100; 200 Дискретность отображения затухания, дБ 0.001 Максимальное число точек 80000 Минимальная дискретность по расстоянию 8 см Питание AC-DC адаптер 12 В, 2 А Габариты 110 х 125 х 45 мм Масса 0.8 кг -
Комплект поставки OTDR GammaRM
№ Наименование Количество 1 Оптический рефлектометр для систем мониторинга OTDR GammaRM с выбарнным модулем 1 -
