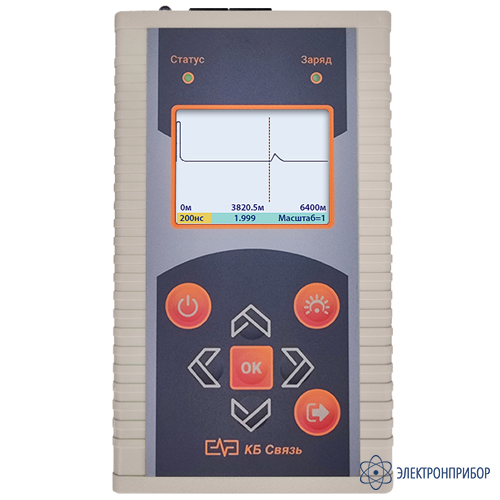

Рейд-1 — рефлектометр + LAN-тестер + LED-фонарь + генератор 1кГц
Код товара: 81801-
5-6 рабочих дней
-
Гарантия
2 года
-
Артикул
5800 6.03
Назначение и основные функции рефлектометра + LAN-тестера + LED-фонаря + генератора 1кГц Рейд-1:
- определение характера неисправностей и расстояния до места повреждения в телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии;
- определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов).
- определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле;
- встроенный генератор 1кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит);
- встроенный светодиодный фонарь для локального освещения места проведения работ.
Особенности рефлектометра + LAN-тестера + LED-фонаря + генератора 1кГц Рейд-1:
Рефлектометр:
- диапазон измеряемых расстояний минимальный: от 0 до 80 м;
- диапазон измеряемых расстояний максимальный: до 7 км;
- длительность зондирующего импульса: от 7 нс до 20 мкс;
- амплитуда зондирующего импульса: 5 В;
- максимальное разрешение: 0,25 м;
- установка коэффициента укорочения с шагом: 0,001;
- растяжка: возможность растяжки любого участка диапазона до минимального шага.
LAN-тестер:

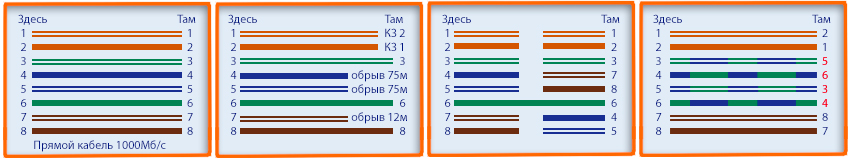

- определение правильности обжимки проводов (карта проводов);
- определение повреждений в кабеле:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair).

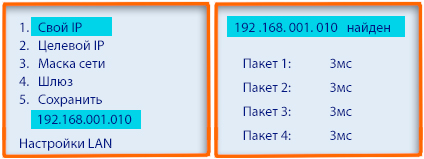

- настройка параметров: IP адрес, маска подсети, шлюз;
- Ping-тест;
- генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
- входы LAN разъемов защищены от избыточных токов и напряжений.
-
-
Технические характеристики рефлектометра + LAN-тестера + LED-фонаря + генератора 1кГц Рейд-1:
Параметр Значение Рефлектометр Диапазон измеряемых расстояний минимальный от 0 до 80 м Диапазон измеряемых расстояний максимальный до 7 км Длительность зондирующего импульса от 7 нс до 20 мкс Амплитуда зондирующего импульса 5 В Максимальное разрешение 0,25 м Установка коэффициента укорочения с шагом 0,001 Растяжка возможность растяжки любого участка диапазона до минимального шага LAN-тестер Определение правильности обжимки проводов (карта проводов) есть Определение повреждений в кабеле обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300м;
короткое замыкание между жилами;
перепутанные жилы в паре (reversed pair);
перепутанные жилы разных пар (crossed wires);
расщепленная пара (split pair)Настройка параметров IP адрес, маска подсети, шлюз Ping-тест есть Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально) Входы LAN разъемов защищены от избыточных токов и напряжений Общие характеристики Питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4шт, или от сети переменного тока 220В через комплектный сетевой адаптер Индикатор дисплей цветной, графический, с подсветкой, разрешение 240 x 320 Количество сохраняемых отчетов в памяти 50 Встроенный генератор 1кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит) Встроенный светодиодный фонарь для локального освещения Авто выключение при бездействии (настраивается пользователем 1 до 60 мин Габариты 158 х 95 х 36 мм Вес не более 0,5 кг -
Комплект поставки Рейд-1
№ Наименование Количество 1 Рефлектометр + LAN-тестер + LED-фонарь + генератор 1кГц Рейд-1 1 2 Комплект проводов 1 3 Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) 1 4 Оконечник 1 5 Аккумуляторная батарея типа "АА" 4 6 Руководство по эксплуатации 1 -
