Tempo CableScout TV220

Рефлектометры для кабелей связи

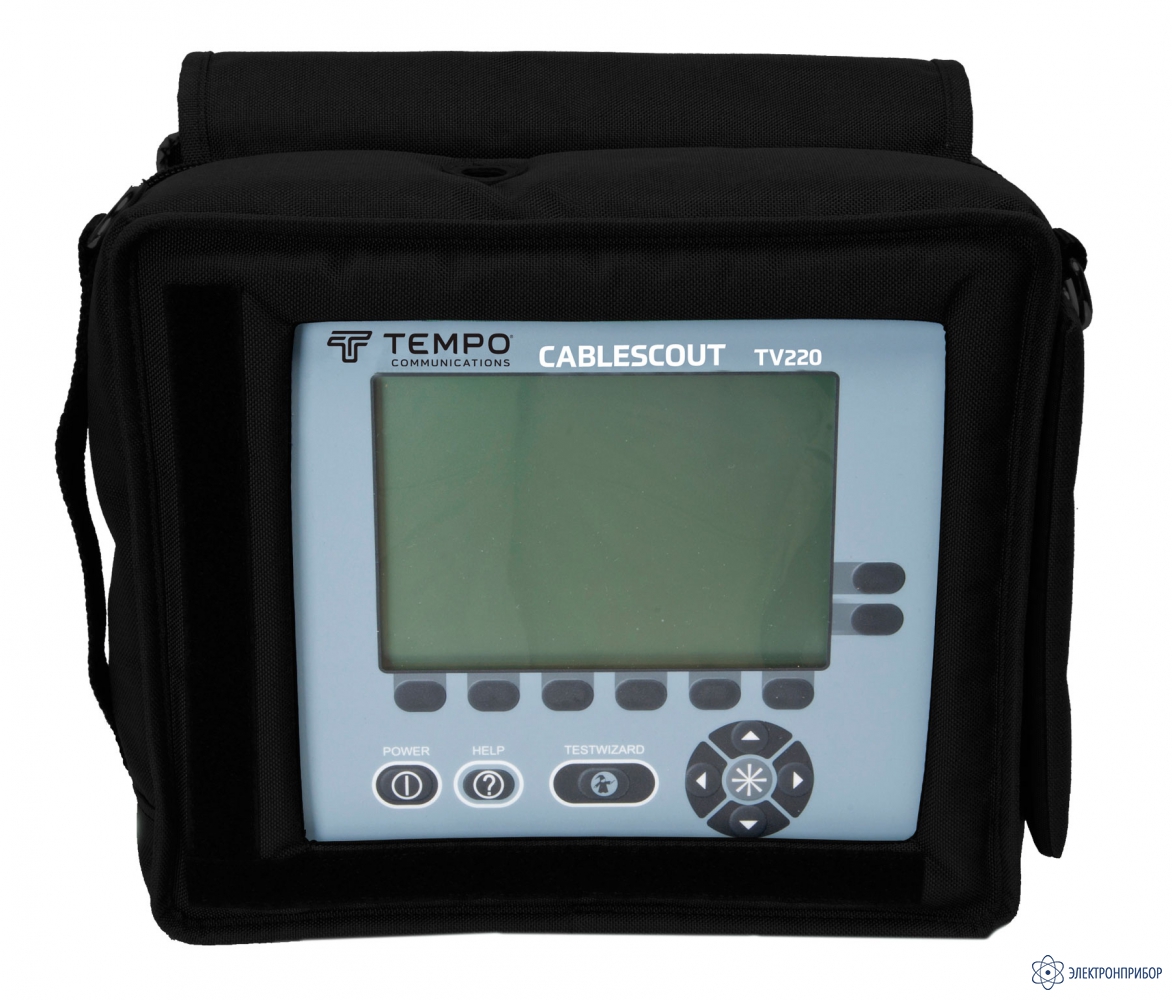

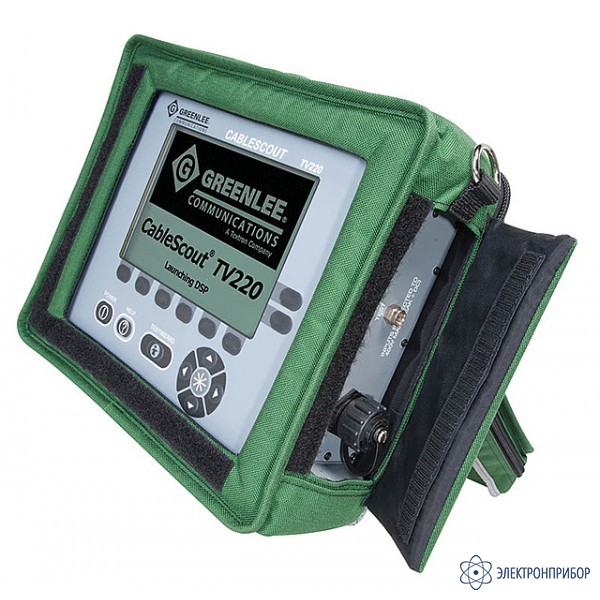

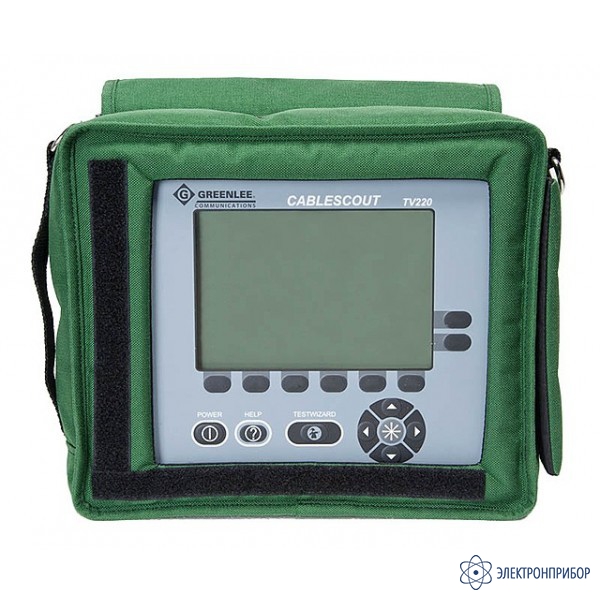

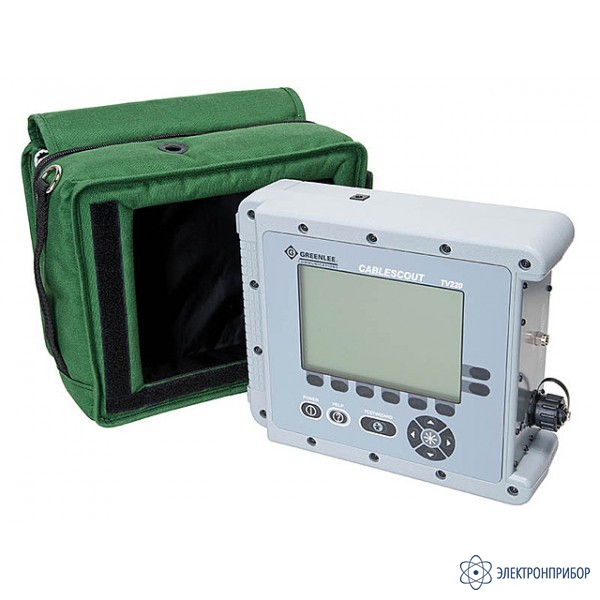

Tempo CableScout TV220 — импульсный рефлектометр для диагностики коаксиальных кабелей (CATV)

Код товара: 20852

  • Назначение импульсного рефлектометра для диагностики коаксиальных кабелей (CATV) Tempo CableScout TV220:

    Tempo CableScout TV220 - лучший рефлектометр для локализации повреждений в коаксиальном кабеле. Он, подобно оптическим рефлектометрам, способен автоматически определить все события (повреждения) в кабеле. Более того, Tempo CableScout TV220 может выделить среди всех повреждений - наиболее влияющее на работоспособность линии. Прибор предоставляет пользователю выбор типа фильтрации событий:

    • Отобразить наиболее значимое повреждение линии;
    • Отобразить три наиболее значимых повреждения линии;
    • Отобразить все повреждения линии.

    CableScout TV220 также имеет возможность фильтрации верхних частот, сравнения и вычитания рефлектограмм, поиска плавающих неисправностей. Это позволяет существенно повысить эффективность локализации повреждений в коаксиальных кабелях.

    Tempo CableScout TV220 обладает высокой точностью измерений, благодаря использованию зондирующего импульса длительностью от 1нс. Вместе с тем, максимальная протяженность измеряемого кабеля составляет 3658м

    Несмотря на высокую производительность и обилие функций, прибор очень прост в применении. Фирменная технология TestWizard позволяет проводить весь комплекс измерений нажатием одной кнопки!

    Рефлектометр снабжён интерфейсом для подключения к ПК.

    Особенности импульсного рефлектометра для диагностики коаксиальных кабелей (CATV) Tempo CableScout TV220:

    • Автоматический поиск всех дефектов кабельной линии (порог обнаружения события регулируется пользователем);
    • Функция автоматического поиска наиболее значимого повреждения линии;
    • Режим автоматического поиска трех наибольших повреждений в линии;
    • Система интеллектуального масштабирования рефлектограмм;
    • Фильтр верхних частот (включается при необходимости проведения тестирования в сильно зашумленой среде);
    • Измерение возвратных потерь на событиях рефлектограммы;
    • Сравнение и вычитание рефлектограммы кабеля с рефлектограммой из памяти прибора (более подробно смотри во вкладке "функциональные особенности");
    • Поиск плавающих (кратковременно возникающих) повреждений;
    • Запись рефлектограмм, выгрузка их в ПК, формирование отчетов и базы рефлектограмм.

  • Технические характеристики импульсного рефлектометра для диагностики коаксиальных кабелей (CATV) Tempo CableScout TV220:

    Параметр Значение
    Выходной тестовый сигнал Положительный синусоидальный импульс
    Амплитуда 4 В (при нагрузке 105 Ом); 6 В (при нагрузке 75 Ом)
    Полное выходное сопротивление 75 Ом
    Длительность импульса 1 нс, 5 нс, 25 нс
    Рабочий частотный диапазон 400 МГц
    Защита по напряжению ± 400 В по постоянному напряжению + пиковое значение переменного напряжения на максимальной частоте 440 Гц в течение 30 сек
    Максимальная дальность 3658 м, в зависимости от типа кабеля и условий тестирования
    Коэффициент усиления от 0 до 90 дБ (с шагом в 3 дБ)
    Точность измерения по горизонтали от 0 до 610 м: ±0.6 м + погрешность Vp
    от 610 до 1830 м: ±0.9 м + погрешность Vp
    от 1830 до 3658 м: ±1.2 м + погрешность Vp
    Возвратные потери Автоматическое измерение в месте расположения курсора, разрешающая способность ±1 дБ
    Дисплей Разрешение 640×440 точек высококонтрастный ЖК дисплей с диагональю 18.3 см, подсветка
    Разрешение дисплея 0.33% от выбранного диапазона, 4.5 см минимально
    Память до 20 рефлектограмм
    Рабочие расстояния 12 рабочих расстояний от 1.8 м до 3658 м, плюс возможность увеличения/ уменьшения изображения
    Температура Рабочая: от -10°C до +40°C;
    Хранения: от -20°C до +60°C
    Влажность до 95%, без конденсации
    Фильтр Фильтр верхних частот с частотой среза 150 кГц, плюс усреднение
    Порт для вывода данных на ПК USB
    Защита корпуса Защищен от ударов (падение с высоты 2 м), попадания влаги и пыли
    Источник питания

    100–240 В, 50 - 60 Гц посредством адаптера (9 ... 16 VDC; 1A);
    Li-Ion аккумуляторные батареи;
    Автоотключение при бездействии :
    5-30 мин - выключение прибора;
    10 сек - 10 мин - выключение подсветки экрана.
    Время работы от аккумулятора 8 часов (без подсветки)
    Температура эксплуатации –10° C ... +40° C
    Температура хранения –20° C ... +60° C
    Влажность 10% ... 95% (без конденсации)
    Сертификат безопасности IEC61010-1:2001(2nd Edition); EN61010-1:2001(2nd Edition)
    Размеры 240 × 300 х 90 мм
    Вес 2,3 кг

    Основные функции импульсного рефлектометра для диагностики коаксиальных кабелей (CATV) Tempo CableScout TV220:

    Наименование Фото Комментарии

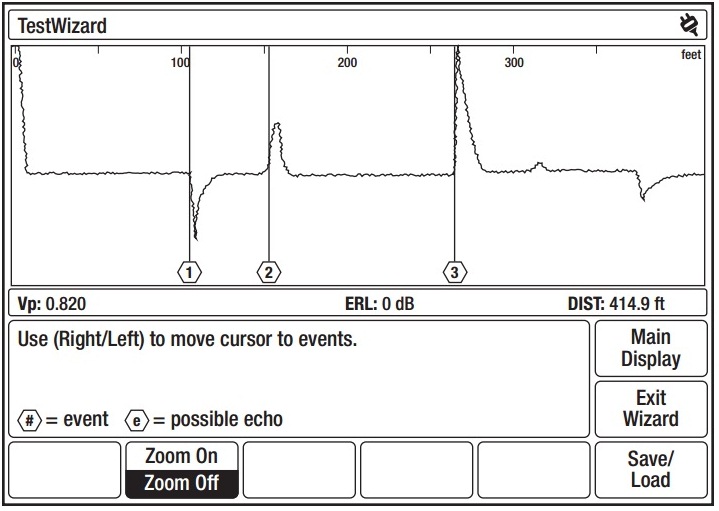

    Диагностика линии (автоматический поиск неоднородностей) Просмотр рефлектограммы коаксиального кабеля, локализация неоднородностей волнового сопротивления (муфты, замокшие участки, обрыв), определение длины кабеля и расстояния до повреждений. Прибор TV220 способен автоматически определить места с неоднородностью импеданса: муфты, короткое замыкание, паралельный отвод, обрыв и т.д.)

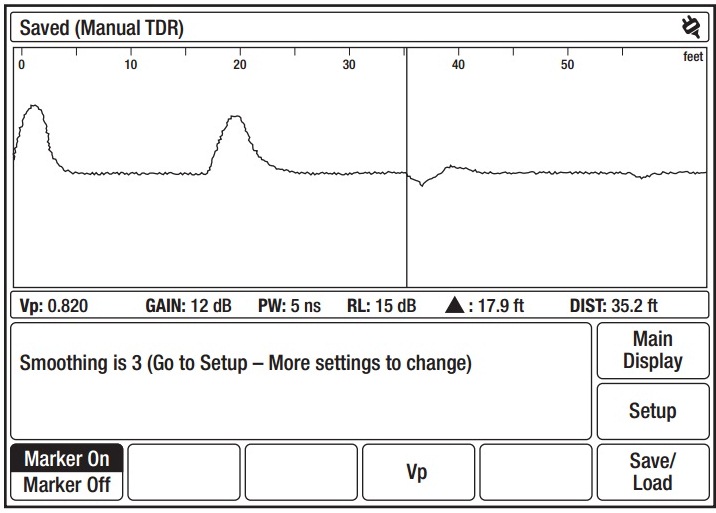

    Чтение рефлектограммы из памяти Просмотр сохраненной рефлектограммы, , локализация неоднородностей волнового сопротивления (муфты, замокшие участки, обрыв), определение длины кабеля и расстояния до повреждений

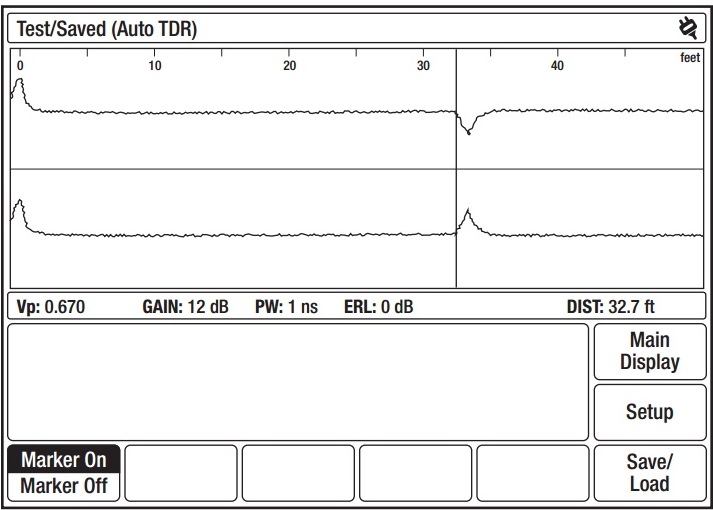

    Сравнение снятой рефлектограммы с памятью Режим упрощает локализацию повреждений. Используется в случаях, когда имеется база рефлектограмм кабеля. Позволяет оценить изменения рефлектограммы с момента последней диагностики линии
    Вычитание рефлектограммы кабеля из рефлектограммы, находящейся в памяти прибора Режим позволяет легко локализовать повреждения в кабельной линии, даже при наличии большого количества помех. Реализуется в процессе математического вычитается одной рефлектограммы из другой. В случае, если в линии имеются шумы и наводки, они наблюдаются на обоих рефлектограммах (в памяти и на живой линии). В результате вычитания рефлектограмм, вычитаются и шумы, в результате чего пользователь наблюдает чистую рефлектограмму.

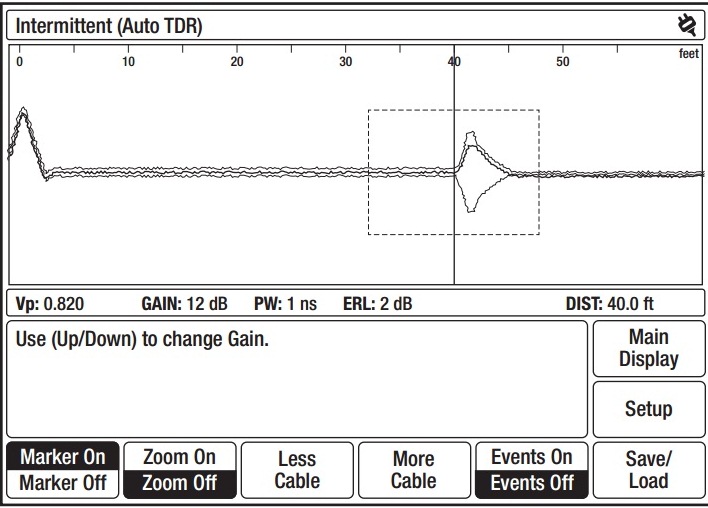

    Режим поиска плавающих неисправностей Позволяет локализовать кратковременно появляющиеся неоднородности: пропадание контакта, короткое замыкание. В данном режиме рефлектометр фиксирует рекущую рефлектограмму и продолжает измерения до тех пор, пока не зафиксирует изменения рефлектограммы. Зафиксировав изменения, он хранит изображение до момента прихода инженера (до 1 суток)

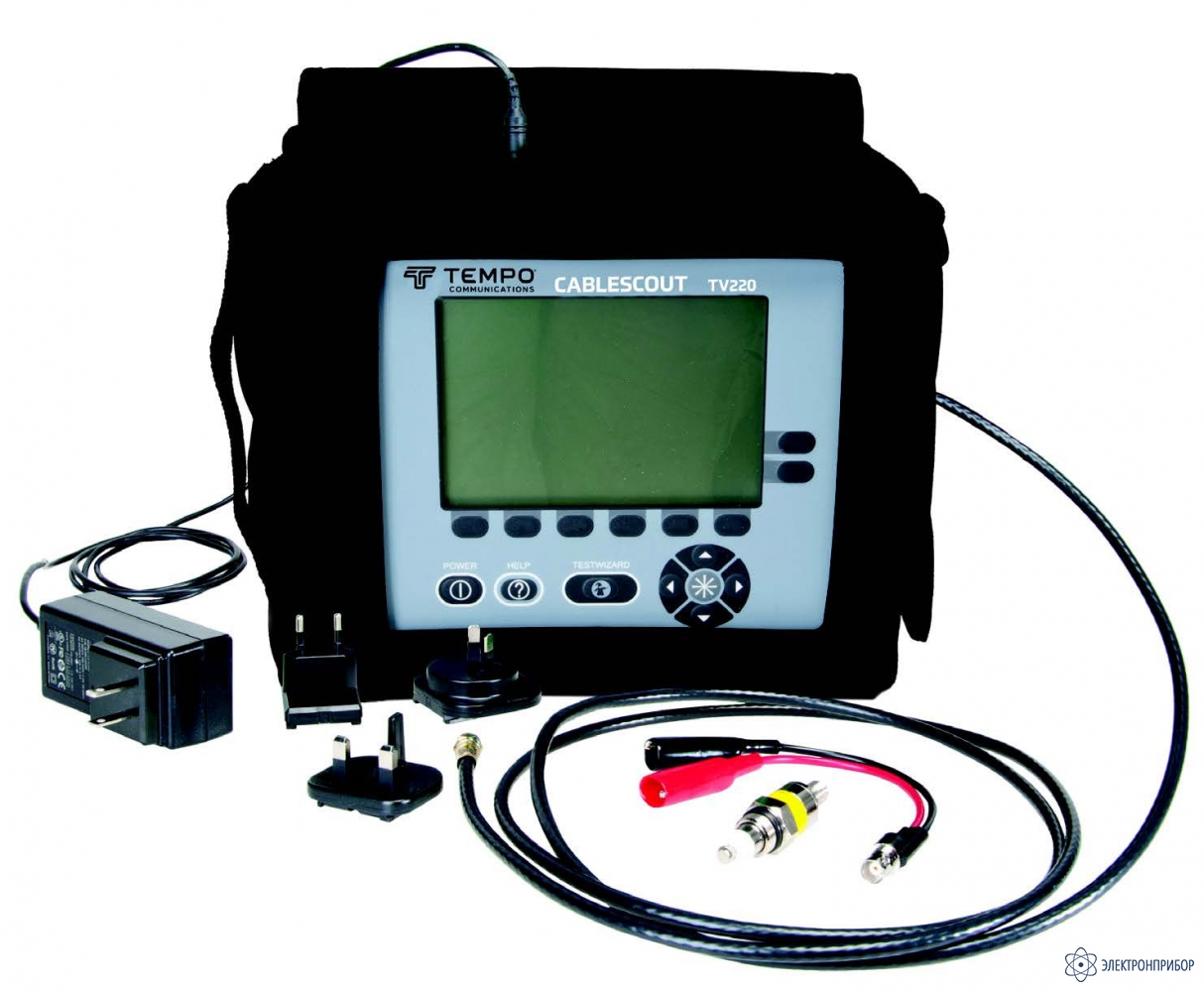

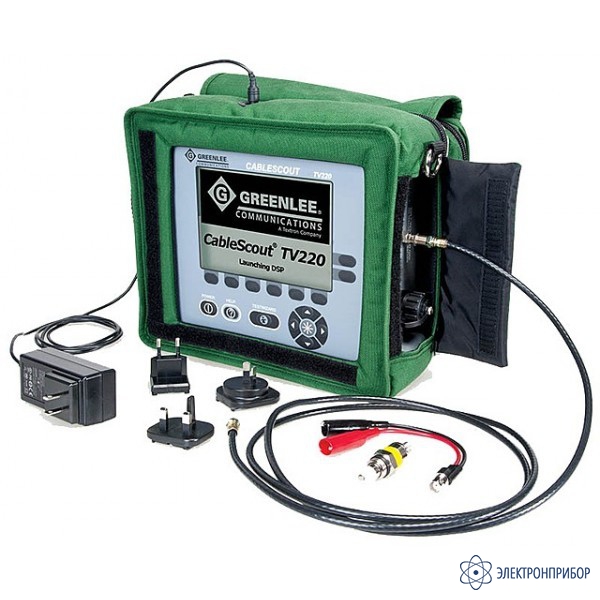

  • Комплект поставки Tempo CableScout TV220

    № Наименование Количество
    1 Рефлектометр CableScout TV220 1
    2 Адаптер питания от сети переменного тока 100-240В, 2,5 А 1
    3 Шнур питания 1
    4 Комплект тестовых шнуров BNC – крокодилы 1
    5 USB кабель 1
    6 Коаксиальный измерительный шнур F-F 1
    7 Адаптер F (female) -F (female) 1
    8 Адаптер F (female) – BNC (male) 1

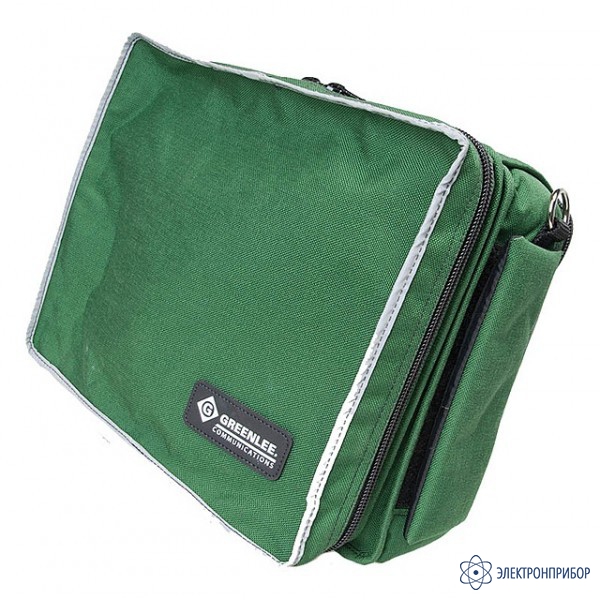

    9 Сумка для транспортировки 1
    10 Наплечный ремень 1
    11 Инструкция по эксплуатации 1

  • Файлы для Tempo CableScout TV220

Файлы для Tempo CableScout TV220
