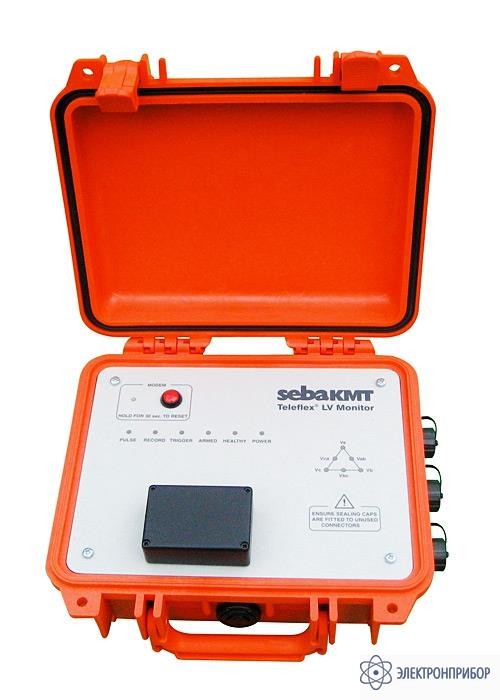

TFX LV — рефлектометр

Код товара: 33706
    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      81330-21 до 18.03.2026

    • Производитель

      Seba, Германия

    • Артикул

      1004204

    Описание рефлектометра TFX LV

    Teleflex LV монитор предназначен для поиска всех типов повреждений низковольтных кабелей, в особенности нестабильных повреждений, представляющих наибольшие трудности в определении. Им можно управлять при помощи переносного ПК через Bluetooth или по телефону (GSM).

    В противоположность к другим переносным рефлектометрам, Teleflex LV монитор соединен одновременно с тремя фазами низковольтного кабеля и позволяет пользователю осуществлять TDR-испытания любой комбинации фаз непосредственно рядом с прибором или дистанционно. Питание Teleflex LV монитора осуществляется через трехфазный испытательный кабель, при этом, как минимум, одна фаза должна быть под напряжением.

    В Teleflex LV мониторе встроен четырехканальный регистратор переходных процессов (3 x по напряжению, 1 x по току) для регистрации точных данных о типе и поведении нестабильных повреждений. Зарегистрированные регистратором переходных процессов сигналы используются и для определения „триггерных“ условий для TDR-систем, для чего визуализируются искажения напряжения и/или токи перегрузки. При помощи специальной функции синхронизации можно использовать записи переходных волн с двух приборов для поиска мест повреждений.

    Благодаря возможности дистанционного управления прибором Teleflex LV монитор его могут подключать к исследуемому кабелю такие сотрудники, которые могут быть даже незнакомы с анализом TDR-форм переходных волн; настройку и обработку результатов может осуществить специалист на центральном пункте управления. Это удобно особенно тогда, когда прибор оставлен в месте измерения, чтобы зарегистрировать (повторное) появление нестабильного повреждения.

    Особенности рефлектометра TFX LV

    • Трехфазная, базирующаяся наTDR, система для поиска повреждений
    • Поиск постоянных, переходных и нестабильных дефектов
    • Применение на низковольтных кабелях под напряжением
    • Трехфазный монитор напряжения
    • Разные условия разрешения для визуализации искажения напряжения и/или тока перегрузки
    • Запоминающее устройство для 20 измерений
    • Дистанционное управление через Bluetooth и GSM
    • Удобное программное обеспечение
    • Безопасное соединение посредством измерительных кабелей с высоковольтными предохранителями
  • Технические характеристики рефлектометра TFX LV

    Параметр Значение
    Рабочее напряжение / сетевое напряжение 115/230 В 50/60 Гц
    Интерфейс Bluetooth; GSM
    Регистратор переходных процессов 3 канала по напряжению; 1 канал по току
    Запоминающее устройство 20 измерений с 64 TDR-диагр.
    10 циклов перем. напряжения
    Рабочая температура -10 °C до + 40 °C
    Габариты 270 x 250 x 120 мм
    Вес 2,8 кг

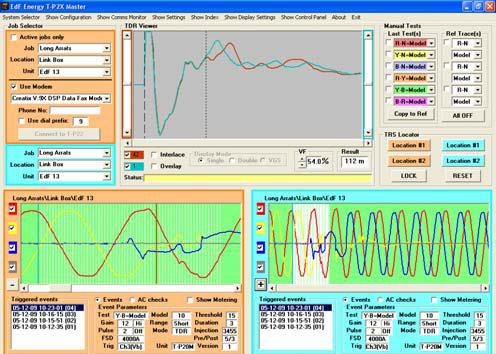

    Представление анализа на компьютере



  • Комплект поставки TFX LV

    Наименование Количество
    Рефлектометр TFX LV 1
    Трехфазный, защищенный измерительный кабель 1
    GSM-антенна 1
    CD с программным обеспечениеми 1
    Инструкция по эксплуатации 1
    Сумка для принадлежностей 1
    NH нож для съема напр.,контакт.рукоятка для LV монитора 1
