Ваттметры

4241 — измеритель мощности

Код товара: 31445
  • 49871-12

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49871-12 до 20.04.2027

    • Производитель

      Boonton Electronics, США

    Особенности измерителя мощности 4241:

    • Диапазон частот от 10 кГц до 40 ГГц (в зависимости от датчика);
    • Динамический диапазон 90 дБ (в зависимости от датчика);
    • Измерение мощности в диапазоне -70…44 дБм (зависит от датчика);
    • Количество каналов: 2;
    • Цифровая индикация, выход DC регистратора;
    • 100 измерений в секунду;
    • Эмуляция HP437, HP438 и Boonton 4220A/4230A;
    • Шаг калибратора 50 МГц;
    • Интерфейсы: GPIB и RS-232.

  • Технические характеристики измерителя мощности 4241:

    Параметр Значение
    Индикаторный блок
    Количество каналов 1
    Скорость измерений 200 измерений в секунду
    Диапазон частот От 10 кГц до 40 ГГц (в зависимости от датчика)
    Диапазон мощностей От –70 дБм до +44 дБм (в зависимости от датчика)
    Память Автоматическое считывание калибровочных коэффициентов с пробников
    Динамический диапазон До 90 дБ с диодными датчиками
    До 50 дБ с термоэлектрическими датчиками

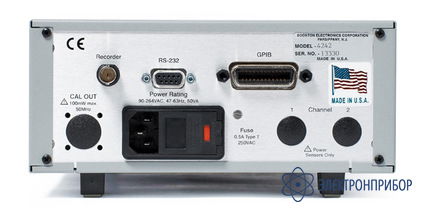

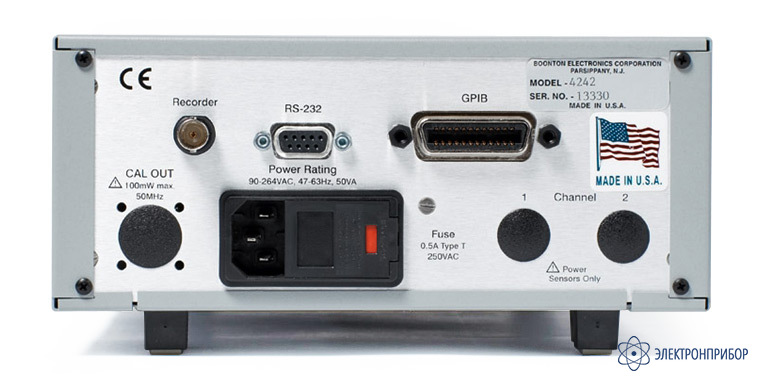

    Входы Стандартное исполнение: разъемы на передней панели
    Опционально: разъемы на задней панели
    Выходы Калибратор: разъем CAL OUT, 0 дБм, 50 МГц, от –60 до 20 дБм
    Регистратор: разъем BNC на задней панели RECORDER, от 0 до 10 В (1 MОм)
    Эмуляция 4220A, 4230A, HP437, 438
    Дисплей 20 символов Х 4 строки, ЖКИ, линейная шкала
    Ед. измерения W, mW, μW, nW, dBm, dBr
    Переключение пределов Авто или ручное
    Фильтр Время фильтрации до 20 секунд с шагом 0,05 с
    Установка нуля Автоматически вычисляется, сохраняется и применяется коррекция нуля для каждого предела
    Калибровочный коэффициент -3 дБ…+3 дБ с шагом 0,01 дБ
    Погрешность
    Инструментальная погрешность 0,2 % от полной шкалы
    Погрешность калибратора Температура: от 0 до +20°
    0 дБм ±0,055 дБ (1,27 %)
    От +20 до –39 дБм ±0,075 дБ (1,74 %)
    От –40 до –60 дБм ±0,105 дБ (2,45 %)
    Датчики мощности (опция)
    Диодные коаксиальные 51071A: 10 МГц…26,5 ГГц, -70 дБм…+20 дБм
    51072А: 30 МГц…40 ГГц, -70 дБм…+20 дБм
    51075А: 500 кГц…18 ГГц, -70 дБм…+20 дБм
    51077A: 500 кГц…18 ГГц, -60 дБм…+30 дБм
    51079А: 500 кГц…18 ГГц, -50 дБм…+40 дБм
    Термоэлектрические коаксиальные 51100 (9E): 10 МГц…18 ГГц, -20 дБм…+20 дБм
    51200: 10 МГц…18 ГГц, 0 дБм…+37 дБм
    Специализированные 51011 (EMC): 10 кГц…8 ГГц, -60 дБм…+20 дБм
    51011 (4B): 100 кГц…12,4 ГГц, -60 дБм…+20 дБм
    51013 (4E): 100 кГц…18 ГГц, -60 дБм…+20 дБм
    51015 (5E): 100 кГц…18 ГГц, -50 дБм…+30 дБм
    51033 (6E): 100 кГц…18 ГГц, -40 дБм…+33 дБм
    51078: 100 кГц…18 ГГц, -20 дБм…+37 дБм
    Диодные средней мощности 51085: 500 кГц…18 ГГц, -30 дБм…+20 дБм
    Общие данные
    Напряжение питания 85-260 В, 50 Гц, 15 Вт
    Рабочие условия От 0 до 55 °С
    Габаритные размеры 210х 89 х343 мм
    Масса 2,3 кг
    Интерфейс RS-232, GPIB

  • Комплект поставки 4241

    № Наименование Количество
    1 Измеритель мощности 4241 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
    4 Индикаторный блок 1
