Ваттметры

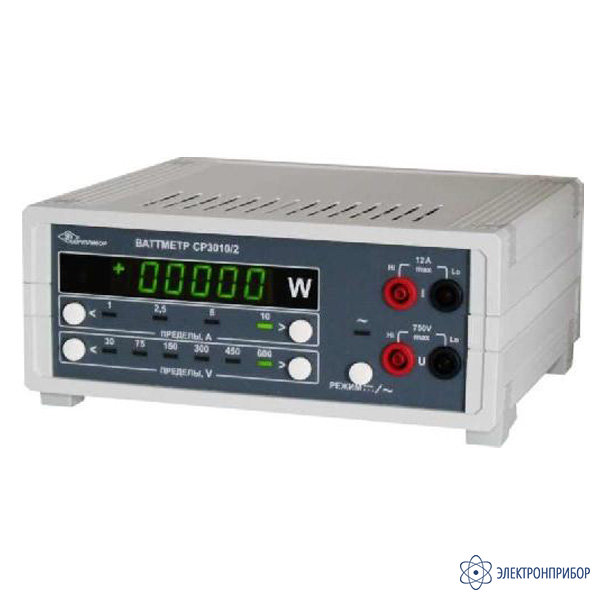

СР3010/2-485 — ваттметр c интерфейсом RS485

Код товара: 24396
  • 29635-05
    Является модификацией СР3010

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      29635-05 до 27.12.2024

    Сертификаты

    Назначение ваттметра СР3010:

    Ваттметр СР3010 класса 0,1 предназначен для измерений активной мощности в цепях постоянного тока и в однофазных цепях переменного тока, а также для поверки ваттметров класса точности 0,3 и ниже.

    Ваттметр СР3010 выпускается с пределами измерения по напряжению 30-75-150-300-450-600 В в 6-ти исполнениях:

    • СР3010/1-000 - ваттметр с пределами измерения по току 50-100-200-500 мА, без интерфейса;
    • СР3010/1-232 - ваттметр с пределами измерения по току 50-100-200-500 мА, с интерфейсом RS232;
    • СР3010/1-485 - ваттметр с пределами измерения по току 50-100-200-500 мА, с интерфейсом RS485;
    • СР3010/2-000 - ваттметр с пределами измерения по току 1-2,5-5-10 А, без интерфейса;
    • СР3010/2-232 - ваттметр с пределами измерения по току 1-2,5-5-10 А, с интерфейсом RS232;
    • СР3010/2-485 - ваттметр с пределами измерения по току 1-2,5-5-10 А, с интерфейсом RS485.

    Описание ваттметра СР3010:

    Ваттметр СР3010 имеет возможность установки пределов измерения по напряжению и току и режима измеряемой мощности (постоянного тока/ переменного тока) и индицирует значение измеренной мощности, знак «+» или «-», значения выбранных пределов измерения напряжения и тока, режим измеряемой мощности (постоянного тока / переменного тока).

    В ваттметре СР3010 используется специальный алгоритм цифровой обработки сигналов, реализованный на основе цифрового фильтра, ориентированный на измерения постоянной и переменной составляющих сигналов произвольной формы, не критичный к их форме, частоте и обеспечивающий требуемую точность измерения. Частота дискретизации входного сигнала – 4000 Гц.

  • Технические характеристики ваттметра СР3010:

    Параметр СР3010/1-000, СР3010/1-232, СР3010/1-485 СР3010/2-000, СР3010/2-232, СР3010/2-485
    Значения пределов измерений напряжения, U 30-75-150-300-450-600 В
    Значения пределов измерений тока, I 50-100-200-500 мА 1-2,5-5-10 А
    Диапазоны изменения напряжений от 0,1 UП до UП
    Диапазоны изменения токов от 0,1 IП до IП
    Пределы допускаемой основной приведенной погрешности измерений ± 0,1% от конечного значения диапазонов измерения мощности
    Частотный диапазон измерения мощности от 40 до 1000 Гц
    Номинальный коэффициент мощности (соs φ) 1
    Пределы допускаемой дополнительной погрешности измерений мощности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур ± 0,1 % на каждые 10 °C изменения температуры
    Максимальное падение напряжения на токовом входе ватт-метров не более 300 мВ
    Входное сопротивление входа напряжения ваттметров не менее 1 МОм
    Входная емкость входа напряжения ваттметров не более 100 пФ
    Питание постоянное напряжение от 9 до 18 В;
    через адаптер сетевого питания сеть переменного тока в соответствии с техническими характеристиками на адаптер
    Потребляемая мощность, не более 3 Вт
    Условия эксплуатации температура окружающего воздуха от + 5 до + 40 °C
    относительная влажность 90% (при температуре + 25 °C)
    Габаритные размеры не более 225 × 100 × 200 мм
    Масса не более 1 кг
    Средний срок службы 15 лет
    Наработка на отказ 40 000 ч

  • Комплект поставки СР3010/2-485

    № Наименование Количество
    1 Ваттметр СР3010/2-485 1
    2 Адаптер сетевого питания 1
    3 Шнур низковольтного питания 1
    4 Комплект измерительных кабелей 2
    5 Розетка DB-9F с корпусом DP-9C 1
    6 Формуляр 1
    7 Руководство по эксплуатации 1
    8 Диск с программой "SER301" 1
