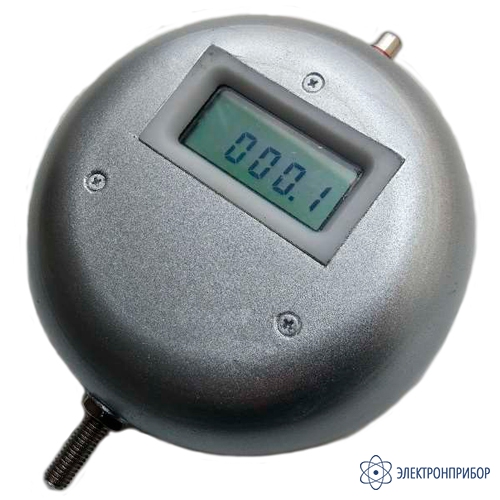

АВП — измеритель постоянного тока высокопотенциальный
Код товара: 71829-
-
Гарантия
1 год
Назначение измерителя постоянного тока высокопотенциального АВП:
Измерители постоянного тока высокопотенциальные серии АВП предназначены для измерения постоянного тока до 20 мА (АВП-20) и 200 мА (АВП-200) в цепях, находящихся под потенциалом до 140 кВ.
Высокопотенциальные амперметры предназначены для эксплуатации в составе испытательных установок внутри помещений в диапазоне температур от +5°C до +40°C, относительной влажности окружающего воздуха до 90% при 25°C и давлении от 630 до 800 мм ртутного столба.
На месте установки не допускается тряска, вибрации, наличие в воздухе паров агрессивных жидкостей (кислот, щелочей и т.п.).
Изделие может эксплуатироваться одним оператором из числа лиц электротехнического персонала, имеющих допуск на проведение работ в установках с напряжением свыше 1000 В.
Исполнение измерителей соответствует группе 3 приборов по ГОСТ 22261.
-
-
Технические характеристики измерителя постоянного тока высокопотенциального АВП:
Параметр АВП-20 АВП-200 Рабочий диапазон измеряемых
токов, мА0,0001 – 19,999 0,01 – 199,99 Входное сопротивление, Ом 1100 110 Предел абсолютной погрешности измерения в рабочем диапазоне измеряемых токов и
температур определяется формулойΔ= 0,01∙ix + 2 е.м.р., где, ix – величина измеряемого тока в мА Дискретность отсчета 0,01 мкА для АВП-20 и 0,1 мА для АВП-200 Быстродействие 10 измерений в секунду Изделие выдерживает перегрузку однократным импульсом тока продолжительностью Не более 10 мс и амплитудой не более 200 А Продолжительность непрерывной работы без замены батарейки Не менее 8 часов Питание От встроенной алкалиновой батарейки размера 6LF22 напряжением 9 В и емкостью 500 мА∙ч. (Допускается заменять источник питания на другой тип с аналогичным напряжением. При этом возможно изменение продолжительности непрерывной работы) Габаритные размеры (диаметр × высота) 170 × 100 мм Масса До 1 кг Срок службы изделия 10 лет -
Комплект поставки АВП
№ Наименование Количество 1 Измеритель постоянного тока высокопотенциальный АВП в соответствующей модификации 1 2 Алкалиновая батарейка размером 6LF22, 9 В, 500 мА∙ч 1 3 Розетка кабельная байонетная (BNC-разъем) 1 4 Руководство по экссплуатации 1 -
