Ф2 34, Ф 2 3 4, Ф 2-34

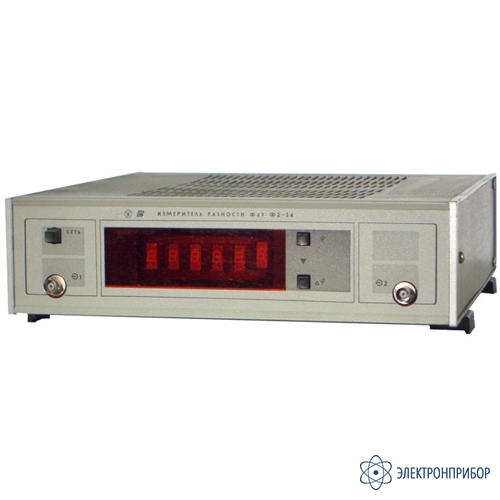

Ф2-34 — измеритель разности фаз
Код товара: 51098-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
9512-84 до 18.03.2025

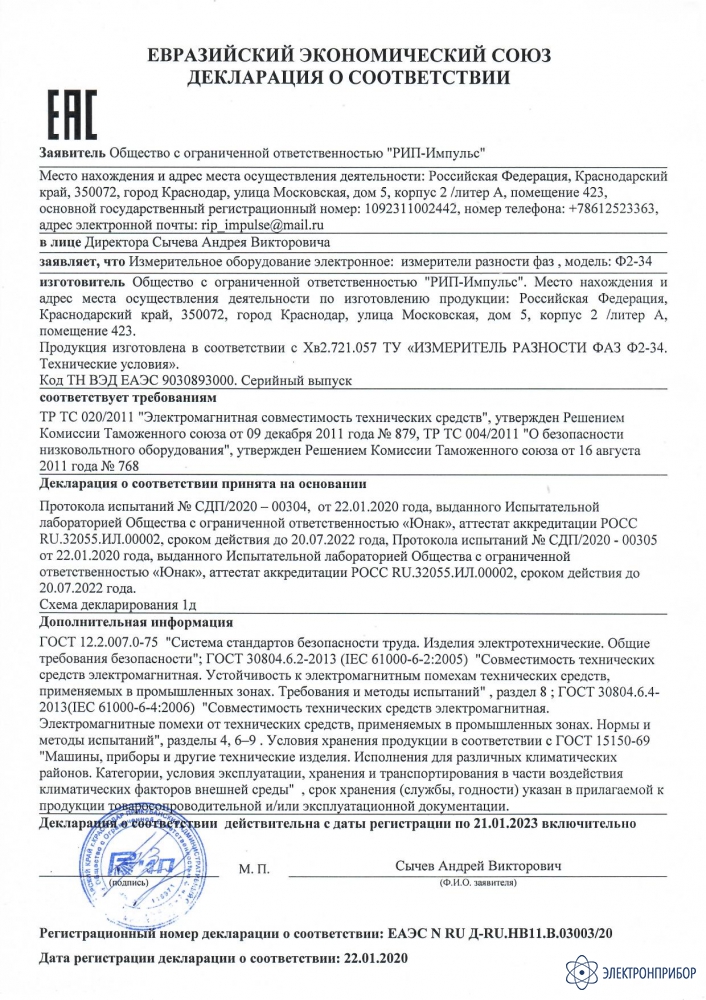

Сертификаты
Описание измерителя разности фаз Ф2-34:
Измеритель разности фаз Ф2-34 предназначен для измерения разности фаз между двумя синхронными гармоническими сигналами с цифровым отображением информации.
Измеритель разности фаз Ф2-34 представляет собой триггерный фазометр с времяимпульсным преобразованием и постоянным измерительным временем. Прибор выполнен под двухканальной двухполупериодной схеме.
Входные синусоидальные сигналы в каждом из каналов фазометра усиливаются, ограничиваются и подаются на фазовый детектор, в котором для расширения фазовой характеристи и устранения мёртвой зоны сформированные входные сигналы делятся на четыре двумя кольцевыми счётчиками. Полученные фазовые интервалы заполняются импульсами квантующей частоты. Количество импульсов квантующей частоты подсчитывается измерительным счётчиком за время, называемое измерительным временем. Измерительное время выбирается так, чтобы число импульсов квантующей частоты было пропорционально измеряемой разности фаз (в градусах).
Информация с выходов счётчика поступает на запоминающее устройство, оттуда через преобразователь кода поступает на индикаторы, предназначенные для визуального считывания информации.
В схеме прибора имеется корректирующий счётчик, в котором образуется и хранится информация об измеренной разности фаз в момент нажатия кнопок «φ» или «Δφ».
Нажатием кнопки «φ» осуществляется режим измерения абсолютной разности фаз (из результата измерения вычитается разность фаз, обусловленная неидентичностью каналов фазометра).
Нажатием кнопки «Δφ» осуществляется режим измерения относительной разности фаз, когда из результата измерения вычитается значение разности фаз, которое было в момент нажатия кнопки «Δφ».
Конструктивно прибор выполнен в унифицированном корпусе в настольном варианте. Прибор состоит из индикаторного устройства, блока управления, детектора фазового, индикатора и блока питания.
При компоновке за основу взят функционально-узловой метод с максимальным использованием печатного монтажа и с разъёмным соединением всех функциональных узлов, что обеспечивает высокую технологичность и хорошую ремонтоспособность.
-
-
Технические характеристики измерителя разности фаз Ф2-34:
Параметр Значение Высокая точность и разрешающая способность 0.01° Входное активное сопротивление не менее 1 МОм Входная емкость прибора не более 25 пФ Функции Диапазон Измерение углов фазового сдвига
При равных уровнях входных напряжений F (Гц)
0-360°
от 2 до 10 мВ 5 £ F £ 5х10⁶
от 20 мВ до 2 В 0,5 £ F< 1
от 10 мВ до 2 В
1 £ F < 20 20< F < 5х10⁶Цифровое представление результатов измерений Цифровой индикатор имеет 4 ½ разряда Вывод результатов на цифропечатающее устройство в параллельном двоично-десятичном коде 8-4-2-1 Параметр Значение Общие характеристики Температура для гарантированной точности 20±5°С Температура работы от +5°С до +40°С Напряжение питания 220В, 50Гц Потребляемая мощность не более 35 ВА Габариты 317х320х95 мм Вес не более 4,8 кг -
Комплект поставки Ф2-34
№ Наименование Количество 1 Измеритель разности фаз Ф2-34 1 2 Шнур соединительный (сетевой) 1 3 Кабель соединительный в.ч. (К1) 2 4 Кабель (К2) 2 5 Делитель (ДН 1:15) 2 6 Делитель (ДН 1: 100) 2 7 Переход 3 8 Вставка плавкая ВП 2Б-1 0,5 А 250 В 4 9 Соединитель (X1) 1 10 Техническое описание и инструкция по эксплуатации 1 11 Формуляр 1 -
