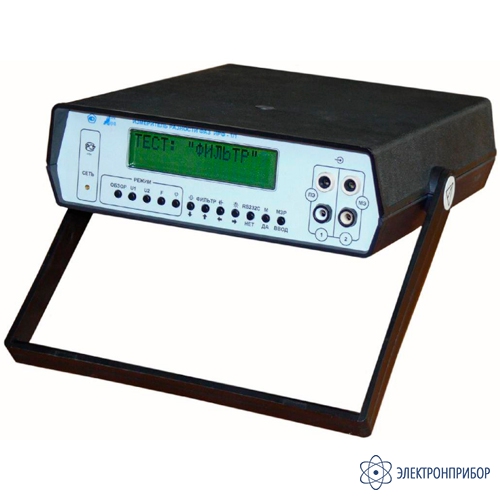

ИРФ-1А — измеритель разности фаз
Код товара: 57192-
Назначение измерителя разности фаз ИРФ-1А:
Измеритель разности фаз ИРФ-1А предназначен для измерения в режимах автономного и дистанционного управления следующих параметров переменных напряжений, действующих как в обычных, так и в гальванически развязанных цепях: разности фаз двух синусоидальных напряжений; среднеквадратического значения синусоидальных напряжений; частоты переменного напряжения, действующего на входе «1» прибора.
Прибор обеспечивает в обзорном режиме одновременное измерение разности фаз, частоты и среднеквадратического значения синусоидального напряжения, действующего на входе «1» прибора.
Прибор может быть использован при определении амплитудно-частотных и фазочастотных характеристик различных низкочастотных электрических цепей, усилителей, фильтров, аттенюаторов, трансформаторов и т.д.
-
-
Технические характеристики измерителя разности фаз ИРФ-1А:
Параметр Значение Диапазон рабочих частот при измерении разности фаз От 20 до 5600 Гц Измерение разности фаз на фиксированных частотах 25, 50 и 75 Гц в условиях воздействия помех, уровни которых не превышают уровни входных сигналов (на рабочих частотах 25 и 75 Гц частота помехи равна промышленной частоте (50 ±1) Гц, на рабочей частоте 50 Гц частота помехи равна (25 ±0,5) Гц или (75 ±1,5) Гц) Диапазон входных напряжений при измерении разности фаз 0,1 - 250 В Пределы измерения разности фаз От 0 до 360 градусов Разрешающая способность при измерении разности фаз устанавливается 1 или 0,1 градуса Предел допускаемой погрешности измерения разности фаз ±1 градусу Диапазон измерения среднеквадратических значений напряжения От 0,2 до 250 В Диапазон рабочих частот при измерении напряжения От 20 Гц до 10 кГц Предел допускаемой относительной погрешности измерения синусоидального напряжения На частотах от 20 до 200 Гц равен ±2 %;
на частотах свыше 200 Гц равен ±2,5 %Диапазон измерения частоты напряжения, действующего на входе «1» От 20 Гц до 10 кГц (Диапазон входных напряжений при измерении частоты равен диапазону напряжений при измерении разности фаз) Разрешающая способность измерения частоты В диапазоне частот от 20 до 999,9 Гц равна 0,1 Гц, в остальном диапазоне - 1 Гц Предел допускаемой абсолютной погрешности измерения частоты ±0,2 Гц на частотах от 20 до 999,9 Гц и ±2 Гц на частотах от 1 до 10 кГц Время измерения разности фаз прибора Не превышает 2 с Входное активное сопротивление прибора по обоим входам Не менее 300 кОм Максимальное рабочее напряжение электрической изоляции между входными цепями приборов, гальванически развязаных между собой 300 В частоты 50 Гц Сопротивление электрической изоляции между входными цепями приборов, гальванически развязаных между собой Не менее 500 кОм Перегрузка переменным напряжением 300 В по каждому входу Подсветка индикатора Да Питание прибора Напряжением 220±22 В от сети промышленной частоты (50±2) Гц или (при автономном питании) от трех элементов типа "VARTA", каждый из которых имеет э.д.с. в пределах от 1 до 1,5 В Мощность, потребляемая прибором от промышленной сети питания при номинальном напряжении Не более 5 ВА Ток, потребляемый от батареи при пониженном напряжении 3,1 В При выключенной подсветке индикатора, не более 220 мА;
при включенной подсветке - 300 мАНепрерывная работа в рабочих условиях применения Не менее 8 ч;
не менее 4 часов при автономном питании от трех свежезаряженных аккумуляторов типа “VARTA 5506” емкостью 1100 мА/час при выключенной подсветке индикатора в режиме измерения фазыСредняя наработка на отказ прибора Не менее 20000 ч Диапазон рабочих температур +(5…40) °C Относительная влажность воздуха До 90 % при температуре 30 °C -
Комплект поставки ИРФ-1А
№ Наименование Количество 1 Измеритель разности фаз ИРФ-1А 1 2 Кабель К3 2 3 Кабель К4 1 4 Кабель сетевой 1 5 Кабель RS232 1 6 Щуп игольчатый 2 7 Щуп игольчатый 2 8 Вставка плавкая ВП1-1В 0,25А 250 В 1 9 Футляр 1 10 Руководство по эксплуатации 1 11 Формуляр 1 -
