MA2067 — электротехнический демонстрационный стенд
Код товара: 22743-
-
Гарантия
3 года
-
Производитель
Назначение обучающего стенда MA2067:

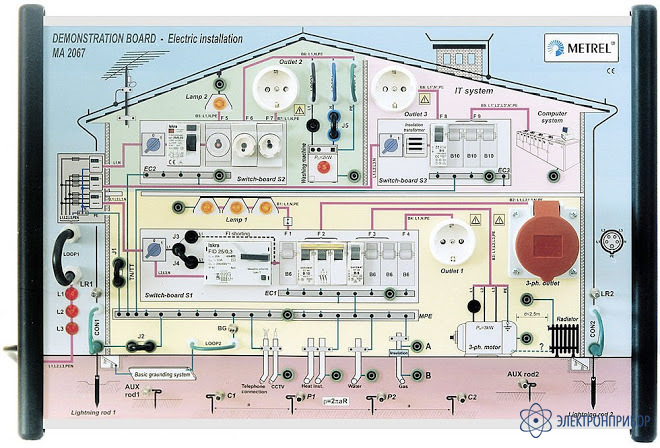

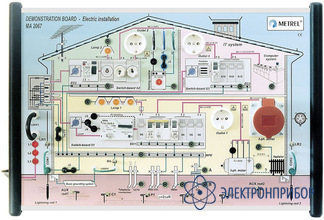

Демонстрационный стенд MA2067 представляет собой уникальную модель электроустановки со всеми присущими ей элементами. Основным предназначением стенда является обучение студентов и слушателей различных учебных заведений навыкам работы в электроустановках до 1000 В. Стенд симулирует все системы электроснабжения (TT, TN, IT) и содержит все необходимые для демонстрации измерений элементы: УЗО, предохранители, трехфазную и однофазную розетки, систему уравнивания потенциалов, систему заземления и молниезащиты и др. Стенд MA2067 позволяет имитировать различные неисправности и нарушения в электросети, устройствах коммутации и защиты для демонстрации их обнаружения приборами. Демонстрационный стенд отличается наглядностью, удобством и компактностью. Возможность имитировать неисправности позволяет демонстрировать с помощью Demo Board MA2067 работу контрольно-измерительных приборов, что, безусловно, может быть востребовано производителями подобной аппаратуры при проведении презентаций, выставок и других мероприятий.
Области применения и назначение обучающего стенда MA2067:
- Обучение студентов / слушателей электротехнических учебных заведений.
- Отработка практических навыков и организация целевого обучения методикам измерения параметров электробезопасности электроустановок и выявления отклонений и неисправностей в электрических цепях и оборудовании.
- Демонстрация технических возможностей контрольно-измерительного оборудования и тестеров параметров электробезопасности.
Функции и отличительные особенности обучающего стенда MA2067:
- Возможность проведения 65 различных измерений.
- Демонстрация измерения полного сопротивления линии и контура.
- Демонстрация проверки работоспособности УЗО и предохранителей: измерение тока и времени срабатывания, напряжения прикосновения.
- Демонстрация измерения сопротивления изоляции между различными проводниками.
- Демонстрация проверки непрерывности защитных проводников.
- Демонстрация измерения сопротивления заземления различными методами и удельного сопротивления грунта.
- Демонстрация измерения тока утечки с помощью токовых клещей.
- Демонстрация измерения сетевого напряжения и частоты, а также проверки правильности чередования фаз в трехфазных системах.
- Имитация 19 различных неисправностей с целью их обнаружения измерительными приборами.
- Панель с переключателями неисправностей оснащена крышкой с замком, для предотвращения использования стенда некомпетентным персоналом.
- В стандартный комплект поставки входит пособие, содержащее практический упражнения для работы со стендом.
Масса-габаритные показатели обучающего стенда MA2067:
Размеры:
Стенд: 680 x 175 x 450 мм
Подставка: 700 x 400 x 320 мм
Масса (без аксессуаров):
Стенд: 12,5 кг
Подставка: 3,5 кг. -
-
Комплект поставки MA2067
№ Наименование Количество 1 Демонстрационный стенд MA2067 1 2 Перемычка 4 3 Ключи 2 4 Подставка 1 5 Кабель-адаптер для подключения к однофазной сети 1 6 Руководство по эксплуатации 1 7 Пособие «Упражнения для демонстрационного стенда» 1
