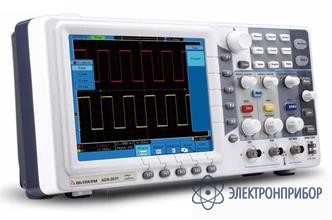

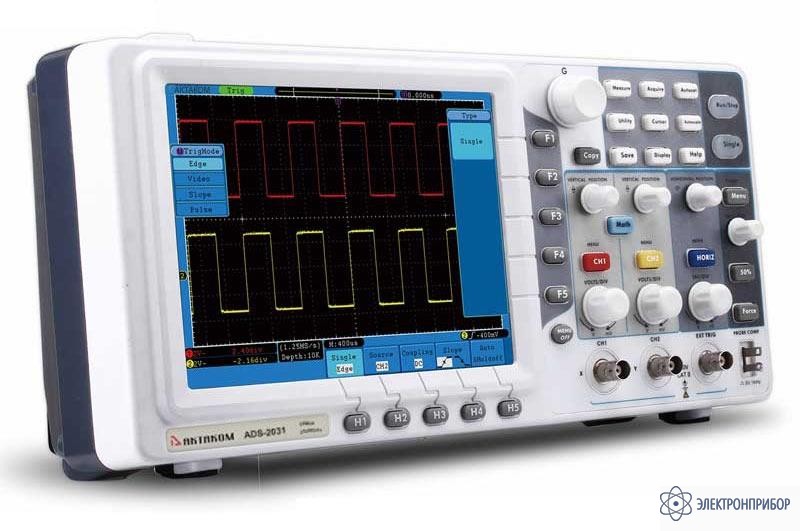

ADS-2031 — осциллограф цифровой

Код товара: 29629

    • Гарантия

      2 года

    • Производитель

      АКТАКОМ

    Особенности осциллографа ADS-2031:

    • 2 канала.
    • Полоса пропускания - 30 МГц.
    • Частота дискретизации - 250 Мвыб/с (125 Mвыб/с на канал).
    • Максимальная память - 10 К на каждый канал.
    • Входной импеданс: 1 МОм.
    • Курсорные измерения.
    • 20 автоизмерений.
    • Математические функции БПФ.
    • Интерполятор: линейный, Sin(x)/x.
    • Усреднение.
    • Пиковый детектор.
    • Хранение: 15 осциллограмм.
    • Покадровый регистратор (1000 кадров).
    • Самописец.
    • Интерфейс: USB-host, USB-device, LAN.
    • Дисплей: 20 см, цветной, TFT, 800х600.

  • Технические характеристики осциллографа ADS-2031:

    Параметр Значение
    Полоса пропускания 30 MГц
    Количество каналов 2 + внешний запуск
    Регистрация Режим Обычный, пиковый детектор, усреднение
    Макс. дискретизация (реальное время) 250 Mвыб/сек (125 Mвыб/сек - 2 канала)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
    Учет ослабления пробников 1X, 10X, 100X, 1000X
    Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
    Ограничение полосы пропускания полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры
    горизонтальной системы    		 Диапазон частоты выборки 5 Выб/сек ~ 250 Mвыб/сек (один канал),
    5 Выб/сек ~ 125 Mвыб/сек (два канала)
    Интерполяция (sin x)/x
    Глубина записи 10 К точек на каждый каналl
    Коэффициент развертки 4 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Погрешность времени выборки и времени задержки ±100 ppm
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
    Параметры вертикальной системы АЦП 8 бит
    Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
    Диапазон смещения ±10 делений
    Полоса пропускания для аналогового периодического сигнала 30 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания (60 МГц) ≤11.67 нс (типичное)
    Погрешность коэф.усиления ±3%
    Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
    ±(3% + 0.05 дел)
    Измерения Курсорные ΔV и ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
    Математические операции +, -, *, / ,FFT
    Сохранение во внутреннюю память 15 осциллограмм
    Фигуры Лиссажу Диапазон Полный
    Сдвиг фаз ±3 градуса
    Частота ( типичное) 1 кГц прямоугольного сигнала

    Система запуска:

    Параметр Значене
    Диапазон уровня запуска Внутренний ±6 делений от центра экрана
    EXT ±600 мВ
    EXT/5 ±3 В
    Погрешность уровня запуска (типичная) Внутренний ±0.3 деления
    EXT ±(40 мВ + 6% от утановл. значения)
    EXT/5 ±(200 мВ +6% от утановл. значения)
    Блокировка уровня запуска 100 нс ~ 10 с
    Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
    Запуск по фронту наклон нарастающий, спадающий
    чувствительность 0.3 деления
    Запуск по длительности импульса условие запруска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    Диапазон установок 30 нс ~ 10 с
    Запуск по видеосигналу система NTSC, PAL и SECAM
    Диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
    Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    Диапазон установок 30 нс ~ 10 с
    Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
    Режим запуск для канала CH2 Edge, Pulse, Video, Slope

    Дисплей:

    Параметр Значение
    Тип дисплея диагональ 8” , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
    Количество цветов 65536 цветов

    Выход для компенсации пробника:

    Параметр Значение
    Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
    Частота (типичное) Меандр 1 кГц

    Интерфейс:

    Параметр Значение
    Для связи с ПК USB2.0, LAN
    Сохранение USB

    Питание:

    Параметр Значение
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <15 Вт
    Предохранитель 2 A, T тип, 250 В

    Массо-габаритные параметры:

    Параметр Значение
    Габаритные размеры 348 мм × 170 мм × 78 мм (Д*В*Г)
    Вес Около 1.5 кг

  • Комплект поставки ADS-2031

    № Наименование Количество
    1. Осциллограф ADS-2031 1
    2. Осциллографические щупы 2
    3. Кабель питания 1
    4. Кабель USB 1
    5. Носитель с программным обеспечением и руководством пользователя 1
    6. Краткое руководство пользователя 1
