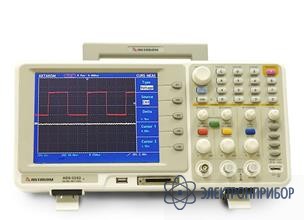

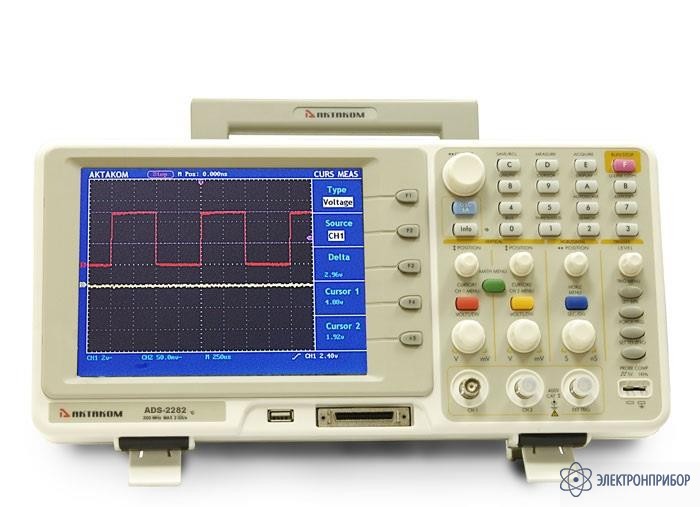

ADS-2182 — осциллограф цифровой с опцией логического анализатора

Код товара: 31034
  • 49918-12

    • Гарантия

      14 месяцев

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49918-12 до 10.04.2027

    • Производитель

      АКТАКОМ

    Назначение осциллографа цифрового ADS-2182:

    Прибор обеспечивает работу в двух различных режимах Режим цифрового запоминающего двух канального осциллографа и режим 16 канального логического анализатора. Переключение между режимами осуществляется кнопкой LA на лицевой панели. Для работы (анализа сигналов) в режиме осциллографа используется подключение к разъемам BNS справа на лицевой панели прибора. Для работы в режиме логического анализатора используется специальный дополнительный многоканальный пробник АСА-6516 (приобретается отдельно).

    Особенности осциллографа цифрового ADS-2182:

    • 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта;
    • курсорные измерения;
    • интерполяция sin(x)/x;
    • большой 20 см цветной ЖКИ дисплей;
    • сохранение во внутреннюю память: 4 осциллограммы;
    • USB интерфейс для связи с ПК;
    • возможность сохранения на USB флэш-устройство;
    • автономная работа от аккумулятора (опция);
    • 2 канала + внешний запуск;
    • Встроенный 6-ти разрядный частотомер;
    • Режим послесвечения;
    • Режим X-Y (фигуры Лиссажу);

    Режим работы осциллографа:

    Интерфейс дисплея:

    1. Положение синхронизации обозначает следующую информацию:
         • Auto: Осциллограф работает в автоматическом режиме, а данные осциллограммы регистрируются в отсутствие синхронизации.
         • Trig' d: Синхронизация запущена и осциллограф регистрирует данные в интервале после запуска синхронизации.
         • Ready: все данные в интервале запуска были зарегистрированы, осциллограф готов к приему сигнала синхронизации.
         • Scan: Осциллограф записывает и отображает осциллограммы непрерывно в режиме сканирования.
         • Stop: Осциллограф приостановил сбор данных осциллограмм.
    2. Область просмотра осциллограмм.
    3. Фиолетовый индикатор показывает горизонтальное положение синхронизации. Чтобы изменить горизонтальное положение синхронизации, поверните ручку «POSITION».
    4. Индикатор отображающий позицию триггера во внутренней памяти.
    5. Значение сдвига между горизонтальным положением момента запуска и центральной вертикальной линией выбранного окна фрагмента. Это значение равно нулю, когда указатель момента запуска совпадает с этой линией.
    6. Меню текущей функции.
    7. Меню опций работы для текущей функции, которые указывают варианты действия для текущего меню функции. Они изменяют различные установочные опции для разных меню функций.
    8. Фиолетовый указатель показывает положение уровня синхронизации.
    9. Значение уровня синхронизации.
    10. Значение показывает источник сигнала синхронизации.
    11. Указатель выбранного типа синхронизации.
    12. Текущее значение развертки для выбранного фрагмента окна.
    13. Текущее значение основной развертки.
    14. Две желтые пунктирные линии обозначат размер выбранного окна просмотра.
    15. Символ показывает тип входа CH2:
    16.    • " - " тип входа по постоянному току, открытый вход.
         • "~" тип входа по переменному току, закрытый вход.
    17. Значение коэффициента вертикального отклонения CH2 (ВОЛЬТ/ДЕЛЕНИЕ)
    18. Символ показывает тип входа CH1:
         • " - " тип входа по постоянному току, открытый вход.
         • "~" тип входа по переменному току, закрытый вход
    19. коэффициент вертикальной развертки CH1 (канал 1).
    20. Значение положения нулевого уровня для канала CH1 или CH2.
    21. Желтый маркер обозначает опорный уровень отображаемой осциллограммы CH2 (канал 2). Если маркер не отображается, канал выключен.
    22. Красный маркер обозначает опорный уровень отображаемой осциллограммы CH1 (канал 1). Если маркер не отображается, канал выключен.
    23. Положение двух фиолетовых пунктирных линий - положение курсоров.
    24. Измеренное значение частоты 6-ти разрядным частотомером по каждому каналу. Измеряемый диапазон от 2 Гц до максимального значения полосы пропускания. Если запуск осуществляется по фронту, то отображается измерение частоты только по одному каналу (по которому производится запуск). Если включен поочередный режим запуска, то на дисплее отображается измеренное значение частоты по двум каналам.

    Режим работы логического анализатора:

    (Для работы в режиме логического анализатора используется специальный дополнительный многоканальный пробник АСА-6516 приобретается отдельно.)

    Пользовательский интерфейс логического анализатора:

    1. Индикатор канала и шины: отображает работающий в данный момент канал и шину.
    2. Индикатор состояния канала в двоичной системе: показывает двоичное значение (0 или 1) состояния канала для текущего положения курсора.
    3. Индикатор заряда батареи: показывает заряд батареи, если она вставлена в прибор.
    4. Индикация в десятичной системе значения, соответствующая текущему положению курсора в памяти.
    5. Желтая пунктирная линия: отображает текущее положение курсора.
    6. Голубая пунктирная линия: показывает текущее состояние триггера.
    7. Значение в процентах: указывает на положение триггера на участке памяти.
    8. Область отображения данных: красным цветом отображаются шины, голубым и зеленым, соответственно, «0» или «1» для данных каждого канала.
    9. Индикация в десятичной системе значения, соответствующего текущему положению курсора относительно триггера.
    10. Функциональное меню.
    11. Окно текущего статуса. Имеет три состояния: «RUN» - для включенного режима регистрации данных и ожидания триггера, «TRIG» - для обнаруженного триггера и ожидания окончания режима регистрации данных, «STOP» - окончания режима регистрации данных.
    12. Значение временного разрешения (коэффициента деления по горизонтали).
    13. Окно информации: отображается информация по текущим операциям.
    14. Отображение текущего состояния фильтра.
    15. Отображение текущей частоты дискретизации.
    16. Две фиолетовые линии: отображают курсор 1 и курсор 2 для курсорных измерений.
    17. Индикация значения триггера в процентах для следующей выборки в памяти.
    18. Красный прямоугольник индицирует текущее положение области отображения данных в памяти.
    19. Красная шкала: обозначает ширину временной оси в области отображения данных и имеет всего 4,8 делений. Расстояние между двумя длинными штрихами - это одно деление, а между короткими – 0,1 деления.

    Для перевода осциллографа в режим логического анализатора, нажмите синюю кнопку OSC\La.

    Регистрация данных:

    Когда начинается работа, логический анализатор приступает к регистрации данных с пробников. Выборка данных производится через определенные промежутки времени. Далее данные выборки отсылаются в систему запуска (триггер) и записываются в оперативную память. Программа запуска проверяет события с данными выборки и выполняет определенные действия. Программа запуска может проверять такие события как положительный фронт, значения данных, диапазон и т.д. Модуль логического анализатора запускает счетчик посттриггерной задержки по достижении триггером определенного значения и позволяет заполнить посттриггерную часть памяти, пока не закончится регистрация данных. Нажмите «F» для перехода в режим сбора данных после завершения установок запуска и параметров выборки. Текущий статус отображается как «RUN», затем «TRIG» когда система запуска обнаружит сигнал и «STOP», когда регистрация данных закончена. Далее можно приступить к анализу данных. Регистрация данных может быть прервана повторным нажатием «F» в ходе процесса.

    Примечание:

    Когда текущий статус отображается как «RUN» или «TRIG» в ходе процесса сбора данных, работает только клавиша «F», остальные клавиши и ручки не используются. Они снова станут действующими, только когда текущий статус изменится на «STOP».

  • Технические характеристики осциллографа цифрового ADS-2182:

    Параметр Значение
    Количество каналов 2
    Полоса пропускания 100 МГц
    Максимальная частота дискретизации 1 Гвыб/сек (500 Мвыб/сек на каждый канал)
    Максимальная глубина памяти 2,5 М точек
    Связь по входам AC, DC, закорачивание на землю
    Входной импеданс 1 МОм ± 2%, 15 пФ ± 5 пФ
    Ограничение полосы пропускания 20 МГц
    Задержка между каналами 150 пс
    Время нарастания не более 3,5 нс
    Коэффициент развертки 2 нс/дел...100 с/дел с шагом 1-2-5
    Максимальное входное напряжение 400 Вп-п
    Вертикальная чувствительность 2 мВ/дел...10 В/дел
    Вертикальное разрешение 8 бит
    Погрешность ± 3%
    Сдвиг ±1 В (5 мВ...50 мВ)
    ±10 В (100 мВ...1 мВ)
    ±100 В (2 В...10 В)
    Математические операции между каналами суммирование
    вычитание
    умножение
    деление
    инверсия
    Анализ спектров на основе быстрого преобразования Фурье (БПФ) Rectangle (прямоугольник)
    Blackman (окно Блэкмэна)
    Hanning (окно Хеннинга)
    Hamming (окно Хэмминга)
    Режимы регистрации нормальный (выборка)
    пиковый детектор
    усреднение (4...128)
    Режимы синхронизации по фронту
    по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке)
    по длительности импульса (6 условий)
    по времени нарастания (6 условий)
    альтернативный (поочередный) запуск
    Интерфейс USB-host, USB-device, RS-232 (опция)
    Дисплей 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
    Питание 100-240 В, 50 Гц
    Потребляемая мощность не более 18 Вт
    Габаритные размеры 370x180x120 мм
    Масса 2,2 кг

    Технические характеристики логического анализатора:

    Для работы в режиме логического анализатора используется специальный дополнительный многоканальный пробник АСА-6516 (приобретается отдельно).

    Параметр Значение
    Количество каналов 16
    Полоса пропускания 33МГц
    Частота сэмплирования 20 выб/сек -100 Мвыб/сек
    Память 16К (Low memory), 256K (General memory), 4М (Deep memory)
    Установка порогового напряжения CMOS/(2.5В), LVCMOS3.3/(1.7В), VCMOS2.5/(1.3В), LVCMOS1.8/(0.9В), пользовательские настройки (0~4.09В с шагом 0.01В)
    Диапазон входных сигналов 0..5В
    Система данных бинарная, десятичная, шестнадцатиричная
    Режимы запуска по фронту, по шине, по шаблону, последовательный, распределенный, по длительности сигнала
    Цифровая фильтрация
    Курсорные и автоизмерения
    Возможность сохранения на USB носитель

    Общие технические характеристики:

    Параметр Значение
    Интерфейс USB-host, USB-device, RS-232 (опция)
    Дисплей 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
    Питание 100-240 В, 50 Гц
    Потребляемая мощность не более 18 Вт
    Габаритные размеры 370x180x120 мм
    Масса 2,2 кг
    Габаритные размеры в упаковочной таре / вес 280х180х405 / 3,2 кг

  • Комплект поставки ADS-2182

    № Наименование Количество
    1. Осциллограф ADS-2182 1
    2. Осциллографические щупы 2
    3. Кабель питания 1
    4. Кабель USB 1
    5. Носитель с программным обеспечением и руководством пользователя 1
    6. Краткое руководство пользователя 1
