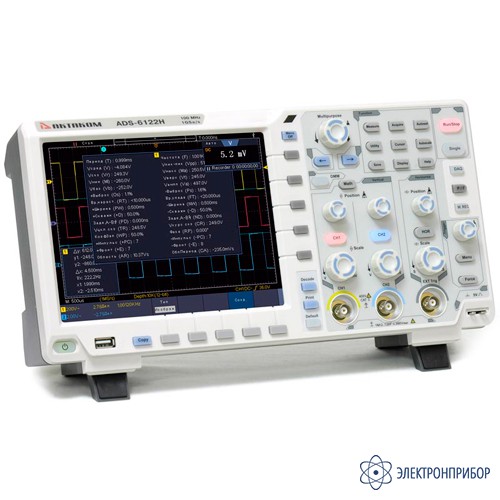

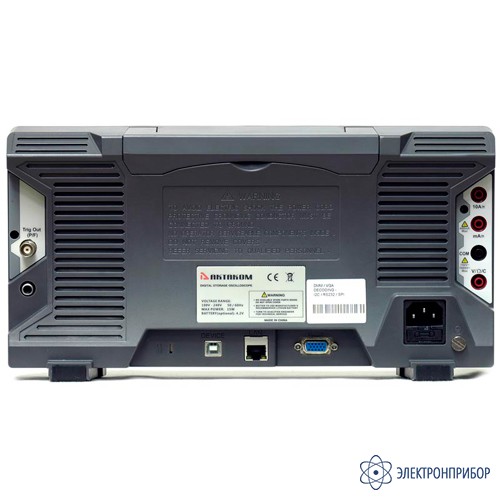

ADS-6062H — осциллограф цифровой (12 бит)
Код товара: 43706-
2-3 дня
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
68969-17 до 23.10.2027
-
Производитель
Описание осциллографа цифрового (12 бит) ADS-6062H:
Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов в том числе цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I2C, SPI, RS-232, CAN.
Осциллограф ADS-6062H имеет два канала с полосой пропускания до 60 МГц. Как и все осциллографы серии ADS-6000 данная модель имеет возможность расширения функциональности и технических возможностей за счет дополнительных опций, таких как: сенсорный дисплей, VGA выход, WiFi, батарейное питание, декодирование сигналов последовательных шин, встроенный генератор сигналов, цифровой мультиметр и ряда других.
Индекс "H" в названии ADS-6062H и ADS-6122H означает, что прибор представляет собой цифровой осциллограф высокого разрешения и в нем применяется 12-ти разрядный АЦП и он может применяться для наблюдения и анализа сложных и зашумленных сигналов, когда не достаточно возможностей обычных осциллографов с разрешением 8 бит.
-
-
Технические характеристики осциллографа цифрового (12 бит) ADS-6062H:
Параметр Значение ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Полоса пропускания 60 МГц Количество каналов 2 + внешний запуск Скорость захвата осциллограмм 75 000 осц/сек Регистрация Режим Обычный,пиковый детектор, усреднение Максимальная дискретизация (реальное время) 1 Гвыб/сек Вход Связь по входу открытый, закрытый, земля Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5 Максимальное входное напряжение 1 MΩ: ≤300 Вскз Ограничение полосы пропускания 20 МГц, полный диапазон Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1Задержка между каналами (типичное) 150 пс Параметры горизонтальной системы Интерполяция sin (x)/x Глубина записи 40 М точек Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс)Погрешность времени выборки и времени задержки ±1 ppm Параметры вертикальной системы АЦП 12 бит Вертикальное отклонение 1 мВ/дел ~ 10 В/дел Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)Полоса пропускания для аналогового периодического сигнала 60 МГц Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB) Время нарастания ≤5,8 нс (типичное) Погрешность коэффициента усиления ±1% Погрешность коэффициента усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔVИзмерения Курсорные ΔV и ΔT между курсорами, авто Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count Математические операции +, -, *, /, БПФ (6 окон) Сохранение во внутреннюю память 100 осциллограмм Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градусаЧастотомер Диапазон 2 Гц - полный диапазон Разрядность 6 цифр Тип запуска Фронт, однократный запуск Декодирование сигналов последовательных шин I²C, SPI, RS-232, CAN (опция) СИСТЕМА ЗАПУСКА Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232, CAN (опция)Режим запуска Авто, обычный, однократный Блокировка уровня запуска 100 нс ~ 10 с Диапазон уровня запуска ±5 делений от центра экрана (внутр. запуск)
±2 В (EXT)
±10 В (EXT/5)Чувствительность уровня запуска ±0.3 деления (внутр. запуск)
±(10 мВ + 6% уст.значения) (EXT)
±(50 мВ + 6% уст.значения) (EXT/5)Запуск по фронту нарастающий, спадающий Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =Диапазон установок 30 нс ~ 10 с Запуск по ранту Условие запуска положительная или отрицательная полярность: >, <, = Диапазон установок 30 нс ~ 10 с Запуск по окну Фронт нарастающий, спадающий Позиция запуска Вход, выход, время Ширина окна 30 нс ~ 10 с Запуск по N фронту Тип фронта нарастающий, спадающий Время 30 нс ~ 10 с Номер фронта 1 ~ 128 Скорость нарастания Скорость сигнала положительная или отрицательная полярность: >, <, = Условие запуска 30 нс ~ 10 с Запуск по видеосигналу Cистема NTSC, PAL и SECAM Выбор линии 1 - 525 NTSC
1 - 625 PAL/SECAMЗапуск по логическому шаблону Условие AND, OR, XNOR, XOR Условие задержки H, L, X, нарастающий фронт, спадающий фронт Выход запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени Запуск по истечению времени (TimeOut) Фронт нарастающий, спадающий Установка времени 30 нс ~ 10 с RS-232 запуск Полярность положительная, инвентированая Условие запуска Start, Error, Check Error, Data Скорость стандартная, пользовательская (0 - 10000000) Разрядность 5 bit, 6 bit, 7 bit, 8 bit I²C запуск Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data Разрядность адреса 7 бит, 8 бит, 10 бит Диапазон 0 - 127, 0 - 255, 0 - 1023 Длина 1 ~ 5 байт SPI запуск Условие TimeOut Значение удержания 30 нс ~ 10 нс Разрядность 4 бит ~ 32 бит Установка H, L, X ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ) Количество каналов 1 или 2 (на заказ) Максимальная частота генерации 25 МГц или 50 МГц (на заказ) Частота дискретизации 125 Мвыб/с для моделей с макс.частотой 25 МГц
250 Мвыб/с для моделей с макс.частотой 50 МГцВертикальное разрешение 14 бит Амплитуда сигнала 10 мВп-п ... 6 Вп-п Количество точек, участвующих в формировании сигнала 8 К Стандартные формы Синус, меандр, импульсный, треугольный Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формыЦИФРОВОЙ МУЛЬТИМЕТР (ОПЦИЯ) Разрешение дисплея 3 3/4 разрядов (4000 отсчетов) Входной импеданс 10 МОм Измерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс. напряжение на входе: 1000 ВИзмерение переменного напряжения Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 ГцИзмерение постоянного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА;
±(3% + 3 е.м.р.) диап. 10 АИзмерение переменного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 3 е.м.р.) диап. 40 мА;
±(2% + 1 е.м.р.) диап. 400 мА;
±(3% + 3 е.м.р.) диап. 10 АСопротивление Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап.400 Ом;
±(1% + 1 е.м.р.) д4 кОм ~ 40 МОмЕмкость Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)Тест диодов 0 В ~ 1.5 В Неразрывность цепи <50 Ом (±30 Ом) звуковой сигнал ДИСПЛЕЙ Тип дисплея диагональ 8”, ЖК, TFT матрица Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек Количество цветов 65536 цветов Сенсорный дисплей опция IPS дисплей опция (1024 х 768 точек) ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКА Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ Частота (типичное) Меандр 1 кГц ИНТЕРФЕЙС Для связи с ПК USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) Сохранение USB (форматы файлов *.bmp и *.bin) Видеовыход (опция) VGA WiFi опция ПИТАНИЕ Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II Потребляемая мощность <24 Вт предохранитель 2 A, T тип, 250 В Батарейное питание (опция) 3,7 В ; 13200 мАч МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ Габаритные размеры 340 мм × 177 мм × 90 мм (Д*В*Г) Вес Около 2.6 кг -

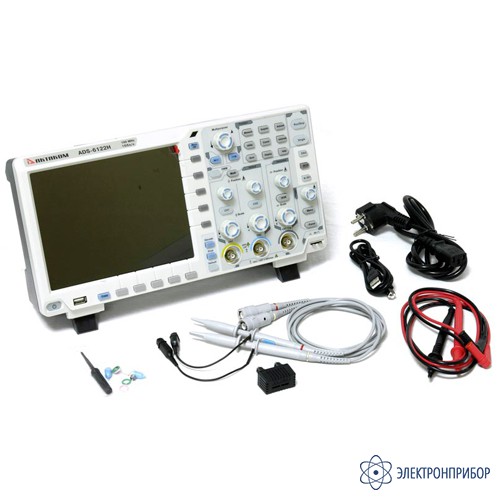

Комплект поставки ADS-6062H
№ Наименование Количество 1 Осциллограф цифровой ADS-6062H 1 2 Осциллографические щупы с переключателем 1X/10X 2 3 Сетевой кабель 1 4 USB кабель для подключения к ПК 1 5 Руководство по эксплуатации (краткая инструкция) 1 6 Комплект для подстройки пробников 1 7 Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM) 2 8 Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM) 1 9 Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52 1 10 Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов 1 Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
-
