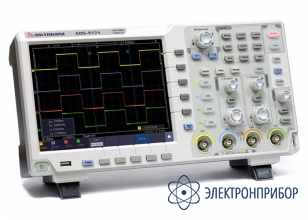

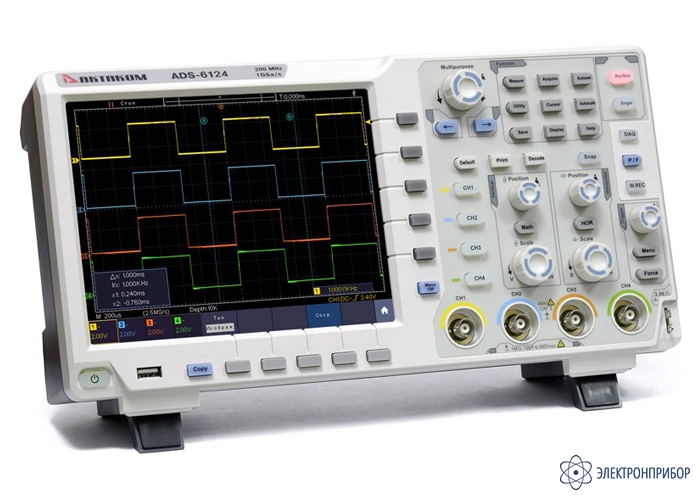

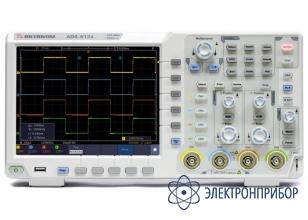

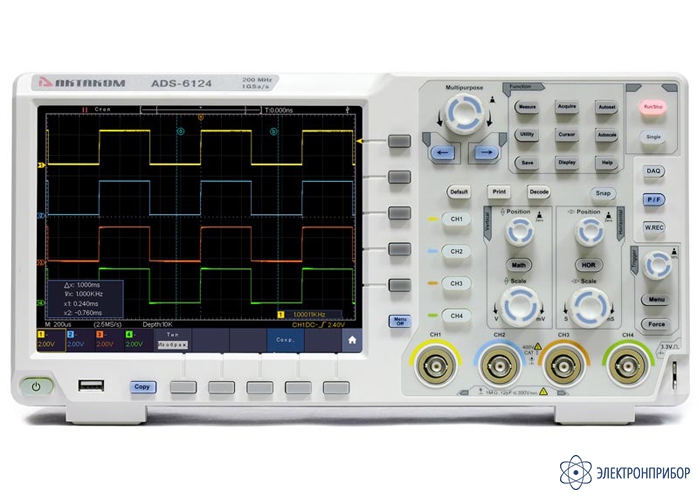

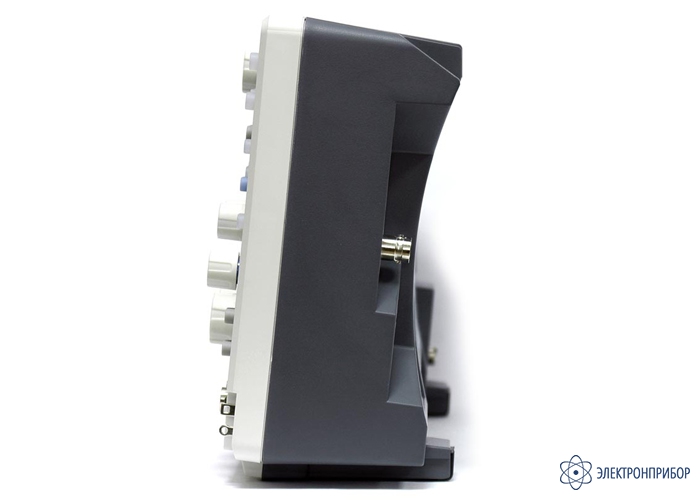

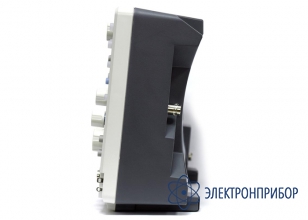

ADS-6124 — осциллограф цифровой
Код товара: 59459-
-
Гарантия
2 года
-
Производитель
Описание осциллографа цифрового ADS-6124:
Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
Четырехканальный осциллограф ADS-6124 имеет максимальную полосу пропускания до 200 МГц, большую глубину записи до 40 миллионов точек, высокую скорость захвата осциллограмм до 70000 осц./сек. Уже в штатной комплектации модель имеет сенсорный цветной тачскрин дисплей с управлением жестами и разрешением 1024 x 768 точек.
Цифровой осциллограф ADS-6124 имеет возможность запуска и анализа сигналов последовательных шин I²C, SPI, RS-232, CAN. Активировать его можно при помощи приобретения дополнительных опций (ADS-6000DEC - опция декодирования I²C/SPI/RS-232, ADS-6000CAN - опция декодирования CAN).
Расширить функциональные возможности осциллографа цифрового ADS-6124 можно также за счет следующих опций:
- цифровой мультиметр (4000 отсчетов) ADS-6000DMM - опция встроенного мультиметра;
- универсальный генератор сигналов ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц);
- VGA и AV выход (опция ADS-6000VGA);
- батарейное питание (XDS батарея).
-
-
Технические характеристики осциллографа цифрового ADS-6124:
Параметр Значение Полоса пропускания 200 МГц Количество каналов 4 Скорость захвата осциллограмм 70 000 осц/сек Регистрация Режим Обычный, пиковый детектор, усреднение Максимальная дискретизация (реальное время) 1 Гвыб/сек (500 Мвыб/сек на канал) Вход Связь по входу открытый, закрытый, земля Входной импеданс 1 MОм±2% в параллель 15 пФ±5 пФ Учет ослабления пробников 0,001X - 1000X, шаг 1-2-5 Максимальное входное напряжение 1 MОм: ≤300 Вскз Ограничение полосы пропускания 20 МГц, полный диапазон Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1Задержка между каналами (типичное) 150 пс Параметры горизонтальной системы Интерполяция sin (x)/x Глубина записи 40 М точек Коэффициент развертки 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6 нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0,4 нс)Погрешность времени выборки и времени задержки ±1 ppm Параметры вертикальной системы АЦП 8 бит Вертикальное отклонение 1 мВ/дел ~ 10 В/дел Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)Полоса пропускания для аналогового периодического сигнала 100 МГц Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB) Время нарастания ≤3,5 нс (типичное) Погрешность коэффициента усиления ±3% Погрешность коэффициента усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0,05 дел) для ΔVИзмерения Курсорные ΔV и ΔT между курсорами, авто Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area Математические операции +, -, *, /, БПФ Сохранение во внутреннюю память 100 осциллограмм Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градусаЧастотомер Диапазон 2 Гц - полный диапазон Разрядность 6 цифр Тип запуска Фронт, однократный запуск Декодирование сигналов последовательных шин I²C, SPI, RS-232, CAN (опция) СИСТЕМА ЗАПУСКА Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232, CAN (опция)Режим запуска Авто, обычный, однократный Блокировка уровня запуска 100 нс ~ 10 с Диапазон уровня запуска ±5 делений от центра экрана Чувствительность уровня запуска ±0.3 деления Запуск по фронту нарастающий, спадающий Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =Диапазон установок 30 нс ~ 10 с Запуск по ранту Условие запуска положительная или отрицательная полярность: >, <, = Диапазон установок 30 нс ~ 10 с Запуск по окну Фронт нарастающий, спадающий Позиция запуска Вход, выход, время Ширина окна 30 нс ~ 10 с Запуск по N фронту Тип фронта нарастающий, спадающий Время 30 нс ~ 10 с Номер фронта 1 ~ 128 Скорость нарастания Скорость сигнала положительная или отрицательная полярность: >, <, = Условие запуска 30 нс ~ 10 с Запуск по видеосигналу Cистема NTSC, PAL и SECAM Выбор линии 1 - 525 NTSC
1 - 625 PAL/SECAMЗапуск по логическому шаблону Условие AND, OR, XNOR, XOR Условие задержки H, L, X, нарастающий фронт, спадающий фронт Выход запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени Запуск по истечению времени (TimeOut) Фронт нарастающий, спадающий Установка времени 30 нс ~ 10 с RS-232 запуск Полярность положительная, инвентированая Условие запуска Start, Error, Check Error, Data Скорость стандартная, пользовательская (0 - 10000000) Разрядность 5 bit, 6 bit, 7 bit, 8 bit I²C запуск Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data Разрядность адреса 7 бит, 8 бит, 10 бит Диапазон 0 - 127, 0 - 255, 0 - 1023 Длина 1 ~ 5 байт SPI запуск Условие TimeOut Значение удержания 30 нс ~ 10 нс Разрядность 4 бит ~ 32 бит Установка H, L, X Генератор сигналов (Опция) Количество каналов 2 Максимальная частота генерации 25 МГц Частота дискретизации 125 Мвыб/с Вертикальное разрешение 14 бит Амплитуда сигнала 2 мВп-п ... 6 Вп-п Количество точек, участвующих в формировании сигнала 8 К Стандартные формы Синус, меандр, импульсный, треугольный Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и прочее, всего 46 встроенных форм + создание сигналов произвольной формы Цифровой мультиметр (Опция) Разрешение дисплея 3 3/4 разрядов (4000 отсчетов) Входной импеданс 10 МОм Измерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Максимальное напряжение на входе: 1000 ВИзмерение переменного напряжения Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.)
Максимальное напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 ГцИзмерение постоянного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1,5% + 1 е.м.р.) диапазон 40 мА/400 мА;
±(3% + 3 е.м.р.) диапазон 10 АИзмерение переменного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1,5% + 3 е.м.р.) диапазон 40 мА;
±(2% + 1 е.м.р.) диапазон 400 мА;
±(3% + 3 е.м.р.) диапазон 10 АСопротивление Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диапазон 400 Ом;
±(1% + 1 е.м.р.) д4 кОм ~ 40 МОмЕмкость Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)Тест диодов 0 В ~ 1.5 В Неразрывность цепи <50 Ом (±30 Ом) звуковой сигнал Дисплей Тип дисплея диагональ 8” , ЖК, сенсорный IPS 1024 x 768 Количество цветов 65536 цветов Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.

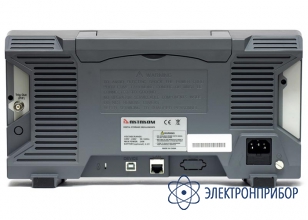

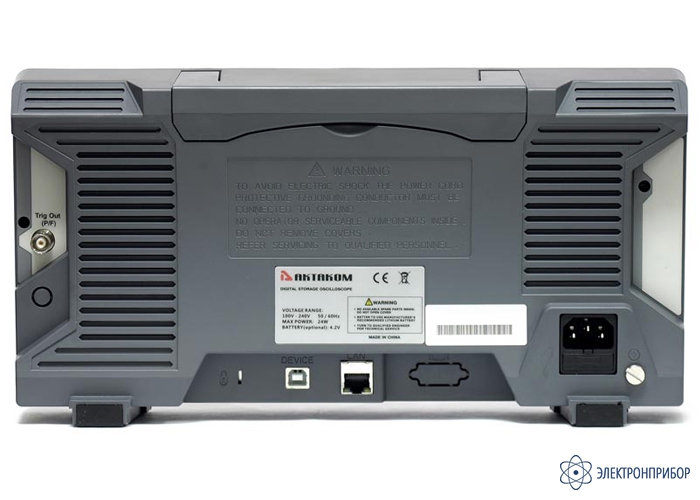

Отображение цветом поддерживается.Выход для компенсации пробника Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MОм Частота (типичное) Меандр 1 кГц Интерфейс Для связи с ПК USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) Сохранение USB (форматы файлов *.bmp и *.bin) Видеовыход (опция) VGA+ AV порты (опция) Питание Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II Потребляемая мощность <24 Вт предохранитель 2 A, T тип, 250 В Батарейное питание (опция) 3,7 В; 13200 мАч Массо-габаритные параметры Габаритные размеры (Д*В*Г) 340 мм × 177 мм × 95 мм Вес Около 2.6 кг -

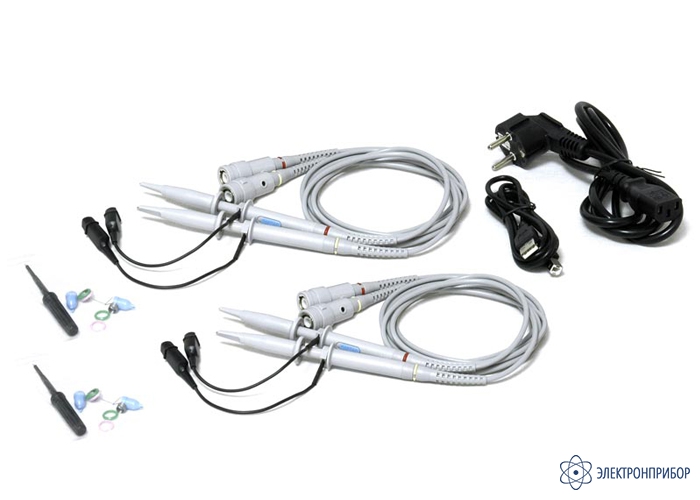

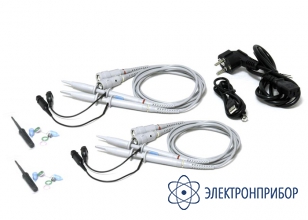

Комплект поставки ADS-6124
№ Наименование Количество 1 Осциллограф цифровой ADS-6124 1 2 Осциллографические щупы с переключателем 1X/10X 4 3 Сетевой кабель 1 4 USB кабель для подключения к ПК 1 5 Руководство по эксплуатации (краткая инструкция) 1 6 Комплект для подстройки пробников 1 7 Кабель BNC-BNC (только для моделей с опцией встроенного генератора ADS-6000FG2 1 -
