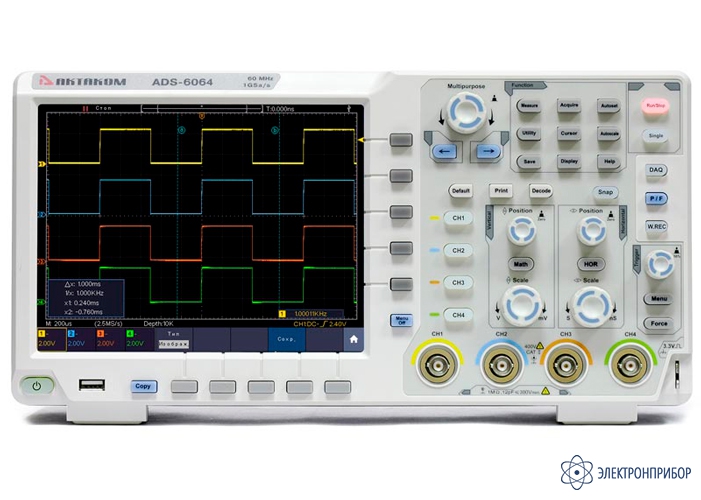

ADS-6134 — осциллограф цифровой

Код товара: 47034
  • 91998-24
    Осциллограф цифровой ADS-6134 Осциллограф цифровой ADS-6134 Осциллограф цифровой ADS-6134 Осциллограф цифровой ADS-6134

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      91998-24 до 27.04.2029

    • Производитель

      АКТАКОМ

    Описание осциллографа цифрового ADS-6134:

    Четырехканальный многофункциональный осциллограф ADS-6134 с полосой пропускания 350 МГц. Аналогично другим осциллографам Актаком серии ADS-6000 в ADS-6134 установлен сенсорный мультитач дисплей с размером 10,4", который позволяет проводить управление прибором и измерения при помощи касаний и жестов. Уже в стандартной поставке в одном корпусе объединены до 7 измерительных приборов.

    Цифровой осциллограф:

    • 4 аналоговых канала;
    • Полоса пропускания 350 МГц;
    • Частота дискретизации до 5 Гвыб/сек;
    • Глубина записи до 400 М точек;
    • Максимальная скорость захвата осциллограмм 600000 осц/сек.

    Встроенный генератор сигналов:

    • Один канал;
    • Максимальная частота генерации 50 МГц;
    • 64 предустановленные формы;
    • Вертикальное разрешение 14 бит;
    • Количество точек, участвующих в формировании сигнала до 16 К.

    Цифровой мультиметр:

    • 4 ½ разряда;
    • Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, частоты; тестирование диодов и прозвонка целостности цепи;
    • Встроенный регистратор данных с максимальной длительностью регистрации до 3 дней (во внутреннюю память) и 10 дней (на USB накопитель).

    Прецизионный частотомер:

    • 6 разрядов;
    • Диапазон измерения от 2 Гц до максимальной частоты осциллографа;
    • Статистическая обработка результатов.

    Анализатор спектра на основе БПФ:

    • 4 окна: прямоугольник, Hanning, Blackman, Hamming;
    • Диапазон измерения до макс.частоты осциллографа.

    Анализатор протоколов:

    • Декодирование протоколов I²C, SPI, RS-232/UART, CAN.

    Измеритель АЧХ:

    • На основе диаграмм Боде с построением логарифмических амплитудно-фазовых частотных характеристик.

  • Технические характеристики осциллографа цифрового ADS-6134:

    Параметр Значение
    Полоса пропускания 350 МГц
    Количество каналов 4
    Скорость захвата осциллограмм 600 000 осц/сек
    Регистрация
    Режим Обычный, пиковый детектор, усреднение
    Максимальная дискретизация (реальное время) 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала, 1 Гвыб/сек на канал)
    Вход
    Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ
    Учет ослабления пробников 0.001X - 1000X
    Максимальное входное напряжение 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC)
    50 Ом: 5 Вскз
    Ограничение полосы пропускания 20 МГц, полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры горизонтальной системы
    Интерполяция sin (x)/x
    Глубина записи 400 М точек
    Коэффициент развертки 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5
    Погрешность времени выборки и времени задержки ±2,5 ppm
    Параметры вертикальной системы
    АЦП 8 бит
    Вертикальное отклонение 1 MОм: 1 мВ/дел ~ 10 В/дел
    50 Ом: 1 мВ/дел ~ 1 В/дел
    Полоса пропускания для аналогового периодического сигнала 350 МГц
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания ≤1 нс (типичное)
    Погрешность коэффициента усиления ±3% ≤1 мВ
    ±2% ≥2 мВ
    Измерения
    Курсорные ΔV и ΔT между курсорами, авто
    Автоматические Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
    Математические операции +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный
    Сохранение во внутреннюю память 100 осциллограмм
    Фигуры Лиссажу (X-Y) Диапазон: полный
    Сдвиг фаз: ±3 градуса
    Частотомер
    Диапазон 2 Гц - полный диапазон
    Разрядность 6 цифр
    Тип запуска Фронт, однократный запуск
    Декодирование сигналов последовательных шин I²C, SPI, RS-232/UART, CAN
    СИСТЕМА ЗАПУСКА
    Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
    I²C, SPI, RS-232/UART, CAN
    Режим запуска Авто, обычный, однократный
    Блокировка уровня запуска 100 нс ~ 10 с
    Диапазон уровня запуска ±5 делений от центра экрана
    Чувствительность уровня запуска ±0.3 деления
    Запуск по фронту нарастающий, спадающий
    Запуск по длительности импульса
    Условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    Диапазон установок 30 нс ~ 10 с
    Запуск по ранту
    Условие запуска положительная или отрицательная полярность: >, <, =
    Диапазон установок 30 нс ~ 10 с
    Запуск по окну
    Фронт нарастающий, спадающий
    Позиция запуска Вход, выход, время
    Ширина окна 30 нс ~ 10 с
    Запуск по N фронту
    Тип фронта нарастающий, спадающий
    Время 30 нс ~ 10 с
    Номер фронта 1 ~ 128
    Скорость нарастания
    Скорость сигнала положительная или отрицательная полярность: >, <, =
    Условие запуска 30 нс ~ 10 с
    Запуск по видеосигналу
    Cистема NTSC, PAL и SECAM
    Выбор линии 1 - 525 NTSC
    1 - 625 PAL/SECAM
    Запуск по логическому шаблону
    Условие AND, OR, XNOR, XOR
    Условие задержки H, L, X, нарастающий фронт, спадающий фронт
    Выход запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
    Запуск по истечению времени (TimeOut)
    Фронт нарастающий, спадающий
    Установка времени 30 нс ~ 10 с
    RS-232 запуск
    Полярность положительная, инвентированая
    Условие запуска Start, Error, Check Error, Data
    Скорость стандартная, пользовательская (0 - 10000000)
    Разрядность 5 bit, 6 bit, 7 bit, 8 bit
    I²C запуск
    Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Диапазон 0 - 127, 0 - 255, 0 - 1023
    Длина 1 ~ 5 байт
    SPI запуск
    Условие TimeOut
    Значение удержания 30 нс ~ 10 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    ГЕНЕРАТОР СИГНАЛОВ
    Количество каналов 1
    Максимальная частота генерации 50 МГц
    Частота дискретизации 250 Мвыб/с
    Вертикальное разрешение 14 бит
    Амплитуда сигнала 2 мВп-п ... 20 Вп-п (≤25 МГц)
    2 мВп-п ... 5 Вп-п (≤50 МГц)
    Количество точек, участвующих в формировании сигнала 16 К
    Диапазон смещения напряжения постоянного тока ±2.5 В при амплитуде ≤5 В;
    ±10 В при амплитуде >5V
    Стандартные формы Синус, меандр, импульсный, треугольный
    Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и прочие формы; всего 64 встроенных форм + создание сигналов произвольной формы
    ЦИФРОВОЙ МУЛЬТИМЕТР
    Разрешение дисплея 4 1/2 разрядов (20000 отсчетов)
    Входной импеданс ≥10 МОм
    Регистратор данных Интервал сэмплирования: 0,5 с...10 с
    Максимальная длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель
    Измерение постоянного напряжения Диапазоны: 20 мВ/200 мВ
    Точность: ±(0,5% + 10 е.м.р.)

    Диапазоны: 2 В/200 В/200 В
    Точность: ±(0,3% + 5 е.м.р.)

    Диапазон: 1000 В
    Точность: ±(0,5% + 5 е.м.р.)
    Измерение переменного напряжения Диапазоны: 200 мВ/2 В/200 В/200 В
    Точность: ±(0,8% + 10 е.м.р.)

    Диапазон: 750 В
    Точность: ±(1,0% + 10 е.м.р.)
    Измерение постоянного тока Диапазон: 10 А
    Точность: ±(2.0% + 10 е.м.р.)
    Измерение переменного тока Диапазон: 10 А
    Точность: ±(2.5% + 10 е.м.р.)
    Сопротивление Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм
    Точность: ±(0,8% + 10 е.м.р.)

    Диапазоны: 20 МОм
    Точность: ±(1,0% + 10 е.м.р.)

    Диапазон: 100 МОм
    Точность: ±(5,0% + 10 е.м.р.)
    Емкость Диапазоны: 2 нФ ~ 20 мФ
    Точность: ±(4% + 10 е.м.р.)
    Частота Диапазон: 40 Гц ~ 400 Гц
    Тест диодов 0 В ~ 2.0 В
    Неразрывность цепи <50 Ом звуковой сигнал
    ДИСПЛЕЙ
    Тип дисплея диагональ 10,4” , ЖК, сенсорный тачскрин
    Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.
    ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКА
    Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MОм
    Частота (типичное) Меандр 1 кГц

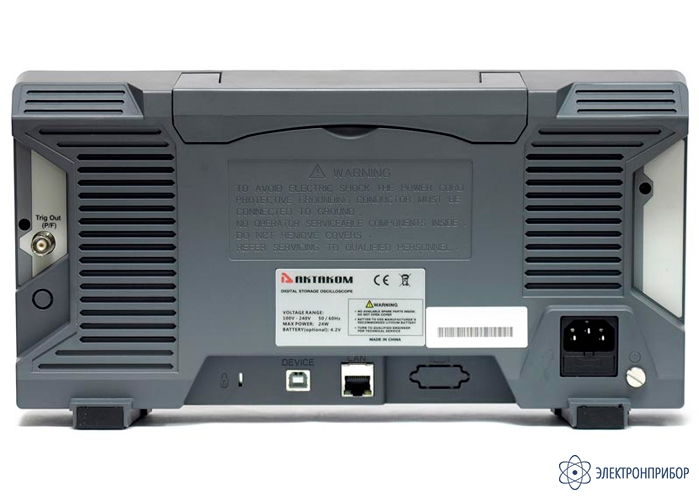

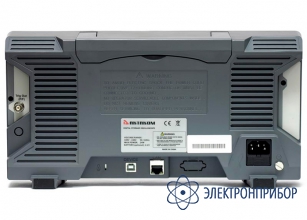

    ИНТЕРФЕЙС
    Для связи с ПК USB host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In
    Печать на принтер PictBridge
    ПИТАНИЕ
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Предохранитель 2 A, T тип, 250 В
    МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ
    Габаритные размеры 422 мм × 226 мм × 135 мм (Д*В*Г)
    Вес Около 5,0 кг

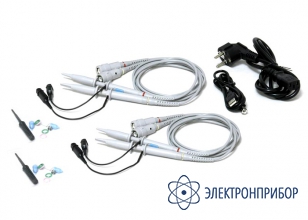

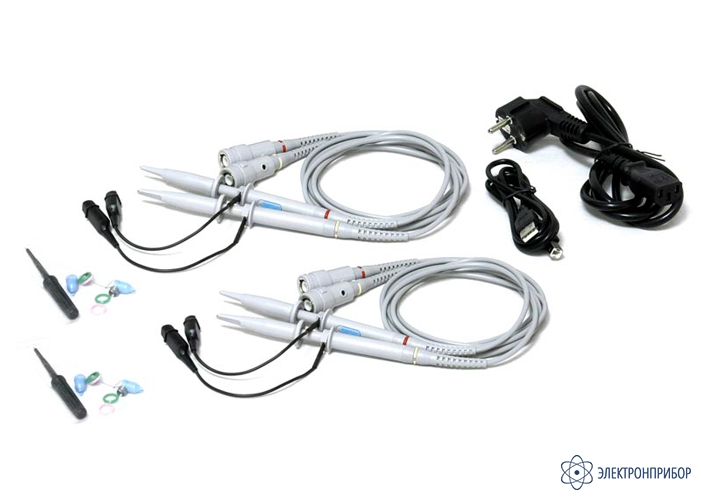

  • Комплект поставки ADS-6134

    № Наименование Количество
    1 Осциллограф цифровой ADS-6134 1
    2 Осциллографические щупы 4
    3 Сетевой кабель 1
    4 USB кабель для подключения к ПК 1
    5 Руководство по эксплуатации (краткая инструкция) 1
    6 Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов 1

    Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
