ADS-6142-H, ADS6142H, ADS-6142 H, ADS 6142 H, ADS-6142Н, ADS-6142-Н

Осциллографы лабораторные

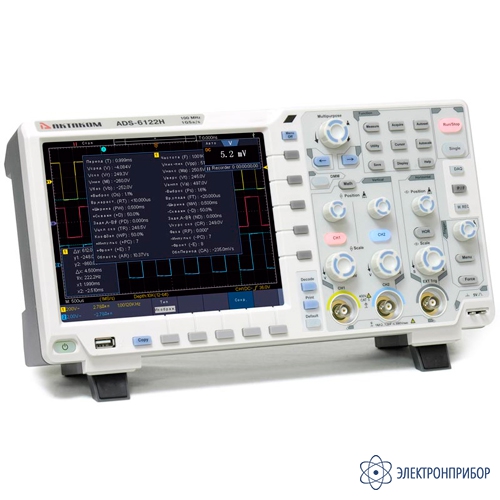

ADS-6142H — осциллограф цифровой (14 бит)

Код товара: 47051
  • 68969-17

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68969-17 до 23.10.2027

    • Производитель

      АКТАКОМ

    Описание серии цифровых осциллографов АКТАКОМ ADS-6ххх:

    Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

    Особенности серии цифровых осциллографов АКТАКОМ ADS-6ххх:

    Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

    Настоящей изюминкой серии являются модели с индексом "-H", в которых устанавливается 12-ти разрядный АЦП.

  • Технические характеристики цифрового осциллографа ADS-6142H:

    Параметр Значение
    Полоса пропускания 100 МГц (8/12 бит)
    25 МГц (14 бит)
    Количество каналов 2 + внешний запуск
    Скорость захвата осциллограмм 75 000 осц/сек
    Регистрация Режим Обычный, пиковый детектор, усреднение
    Максимальная дискретизация (реальное время) 1 канал включен:
    1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)

    2 канала включено:
    1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ
    Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5
    Максимальное входное напряжение 1 MΩ: ≤300 Вскз
    Ограничение полосы пропускания 20 МГц, полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры горизонтальной системы Интерполяция sin (x)/x
    Глубина записи 40 М точек
    Коэффициент развертки 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит)
    5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс)
    усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс)
    Погрешность времени выборки и времени задержки ±1 ppm
    Параметры вертикальной системы АЦП 8, 12 и 14 бит
    Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
    Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
    ±20 В (100 мВ/дел ~ 1 В/дел)
    ±200 В (2 В/дел ~ 10 В/дел)
    Полоса пропускания для аналогового периодического сигнала 100 МГц
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания ≤3,5 нс (типичное) 8 бит, 12 бит
    Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) ±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит)
    ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит)
    ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит )
    ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит)
    не нормируется (в режиме 14 бит)
    Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям:
    ±(3% + 0,05 дел) для ΔV
    Измерения Курсорные ΔV и ΔT между курсорами, авто
    Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
    Математические операции +, -, *, /, БПФ (6 окон)
    Сохранение во внутреннюю память 100 осциллограмм
    Фигуры Лиссажу (X-Y) Диапазон: полный
    Сдвиг фаз: ±3 градуса
    Частотомер Диапазон 2 Гц - полный диапазон
    Разрядность 6 цифр
    Тип запуска Фронт, однократный запуск
    Декодирование сигналов последовательных шин I²C, SPI, RS-232, CAN (опция)
    Параметр Значение
    СИСТЕМА ЗАПУСКА
    Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон

    I²C, SPI, RS-232, CAN (опция)
    Режим запуска Авто, обычный, однократный
    Блокировка уровня запуска 100 нс ~ 10 с
    Диапазон уровня запуска ±5 делений от центра экрана (внутр. запуск)
    ±2 В (EXT)
    ±10 В (EXT/5)
    Чувствительность уровня запуска ±0.3 деления (внутр. запуск)
    ±(10 мВ + 6% уст.значения) (EXT)
    ±(50 мВ + 6% уст.значения) (EXT/5)
    Запуск по фронту нарастающий, спадающий
    Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 30 нс ~ 10 с
    Запуск по ранту условие запуска положительная или отрицательная полярность: >, <, =
    диапазон установок 30 нс ~ 10 с
    Запуск по окну Фронт нарастающий, спадающий
    Позиция запуска Вход, выход, время
    Ширина окна 30 нс ~ 10 с
    Запуск по N фронту Тип фронта нарастающий, спадающий
    Время 30 нс ~ 10 с
    Номер фронта 1 ~ 128
    Скорость нарастания Скорость сигнала положительная или отрицательная полярность: >, <, =
    Условие запуска 30 нс ~ 10 с
    Запуск по видеосигналу Cистема NTSC, PAL и SECAM
    Выбор линии 1 - 525 NTSC
    1 - 625 PAL/SECAM
    Запуск по логическому шаблону Условие AND, OR, XNOR, XOR
    Условие задержки H, L, X, нарастающий фронт, спадающий фронт
    Выход запуск при переходе на True с False, при переходе на False с True, когда условие  True больше, меньше или равно установленному времени
    Запуск по истечению времени
    (TimeOut)    		 Фронт нарастающий, спадающий
    Установка времени 30 нс ~ 10 с
    RS-232 запуск
    (опция)    		 Полярность положительная, инвентированая
    Условие запуска Start, Error, Check Error, Data
    Скорость стандартная, пользовательская (0 - 10000000)
    Разрядность 5 bit, 6 bit, 7 bit, 8 bit
    I²C запуск
    (опция)    		 Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Диапазон 0 - 127, 0 - 255, 0 - 1023
    Длина 1 ~ 5 байт
    SPI запуск
    (опция)    		 Условие TimeOut
    Значение удержания 30 нс ~ 10 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    Параметр Значение
    ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ)
    Количество каналов 1 или 2 (на заказ)
    Максимальная частота генерации 25 МГц
    Частота дискретизации 125 Мвыб/с
    Вертикальное разрешение 14 бит
    Амплитуда сигнала 10 мВп-п ... 6 Вп-п
    Количество точек, участвующих в формировании сигнала 8 К
    Стандартные формы Синус, меандр, импульсный, треугольный
    Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
    всего 46 встроенных форм + создание сигналов произвольной формы
    Параметр Значение
    ЦИФРОВОЙ МУЛЬТИМЕТР (ОПЦИЯ)
    Разрешение дисплея 3 3/4 разрядов (4000 отсчетов)
    Входной импеданс 10 МОм
    Измерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В
    Точность: ±(1% + 1 е.м.р.)
    Макс.напряжение на входе: 1000 В
    Измерение переменного напряжения  Диапазоны: 4 В/40 В/400 В
    Точность: ±(1% + 3 е.м.р.)
    Макс. напряжение на входе: 750 В
    Частотный диапазон: 40 Гц ~ 400 Гц
    Измерение постоянного тока Диапазоны: 40 мА/400 мА/10 А
    Точность:
    ±(1.5% + 1 е.м.р.) диап.40 мА/400 мА;
    ±(3% + 3 е.м.р.) диап.10 А
    Измерение переменного тока Диапазоны: 40 мА/400 мА/10 А
    Точность:
    ±(1.5% + 3 е.м.р.) диап.40 мА;
    ±(2% + 1 е.м.р.) диап.400 мА;
    ±(3% + 3 е.м.р.) диап.10 А
    Сопротивление Диапазоны: 400 Ом/4 кОм ~ 40 МОм
    Точность:
    ±(1% + 3 е.м.р.) диап.400 Ом;
    ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
    Емкость Диапазон: 51.2 нФ ~ 100 мкФ
    Точность: ±(3% + 3 е.м.р.)
    Тест диодов 0 В ~ 1.5 В
    Неразрывность цепи <50 Ом (±30 Ом) звуковой сигнал
    ДИСПЛЕЙ
    Тип дисплея диагональ 8” , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
    Количество цветов 65536 цветов
    Сенсорный дисплей опция
    IPS дисплей опция (1024 х 768 точек)
    ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКА
    Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1 MΩ.
    Частота (типичное) Меандр 1 кГц
    ИНТЕРФЕЙС
    Для связи с ПК USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
    Сохранение USB (форматы файлов *.bmp и *.bin)
    Видеовыход (опция) VGA
    WiFi опция
    ПИТАНИЕ
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <24 Вт
    предохранитель 2 A, T тип, 250 В
    Батарейное питание (опция) 3,7 В ; 13200 мАч
    МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ
    Габаритные размеры 340 мм × 177 мм × 90 мм (Д*В*Г)
    Вес Около 2.6 кг

  • Комплект поставки ADS-6142H

    № Наименование Количество
    1 Осциллограф цифровой ADS-6142H 1
    2 Осциллографические щупы с переключателем 1X/10X 2
    3 Сетевой кабель 1
    4 USB кабель для подключения к ПК 1
    5 Руководство по эксплуатации (краткая инструкция) 1
    6 Комплект для подстройки пробников 1
    7 Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM) 2
    8 Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM) 1
    9 Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52) 1
