АКИП 4115, АКИП4115

Осциллографы лабораторные

АКИП-4115/1В — осциллограф цифровой

Код товара: 80971
  • 93987-24

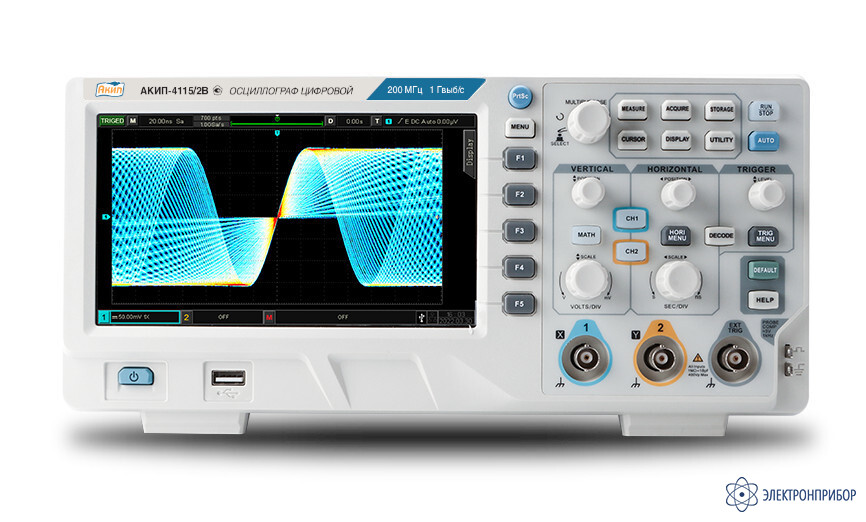

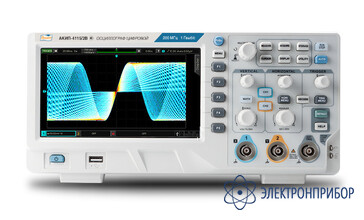

    Осциллограф цифровой АКИП-4115/1В Осциллограф цифровой АКИП-4115/1В
    Является модификацией АКИП-4115

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      93987-24 до 02.12.2029

    • Производитель

      АКИП

    Особенности осциллографа цифрового АКИП-4115/1В:

    • 2 аналоговых канала с полосой пропускания: 100 МГц;
    • максимальная частота дискретизации 1 ГГц;
    • максимальный объем памяти 56 МБ;
    • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
    • скорость обновления экрана до 150000 осцилограмм/с в нормальном режиме, и до 500000 осцилограмм/с в режиме быстрого захвата (Fast Acquire);
    • широкий набор схем синхронизаций (фронт, длительность импульса, ТВ, рант, скорость нарастания и др.);
    • 36 видов автоматических измерений параметров сигнала;
    • режим Multi-Scopes: разделение экрана и независимая синхронизация по каждому из каналов;
    • программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
    • функции математики: сложение, вычитание, умножение, цифровые фильтры, логические операторы и редактор формул;
    • частотный анализ (БПФ), 1000000 точек;
    • режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 100000 кадров);
    • синхронизация и декодирование по протоколам: стандартно - RS232/UART, I2C, SPI, опция – CAN, LIN;
    • интерфейсы: USB, LAN;
    • дистанционное управление: команды SCPI, встроенный web server;
    • цветной ЖК-экран, диагональ 17,78 см, разрешение 800*480.

  • Технические характеристики осциллографа цифрового АКИП-4115/1В:

    Параметр АКИП-4115/1В АКИП-4115/2В
    Канал вертикального отклонения
    Число каналов 2 2
    Полоса пропускания 100 МГц 200 МГц
    Время нарастания ≤ 3,5 нс ≤ 2,2 нс
    Ограничение ПП 20 МГц 20 МГц
    Коэффициент отклонения (Коткл.) 1 мВ/дел … 20 В/дел
    Погрешность установки Коткл. ≤ ±4%: <10 мВ/дел
    ≤ ±3 %: ≥10 мВ/дел
    Уровень собственных шумов <100 мкВскз
    Входной импеданс 1 МОм (± 2 %) / 16 пФ ± 3 пФ
    Максимальное входное напряжение ≤ 400 Впик (DC+AС пик)
    Канал горизонтельного отклонения
    Коэффициент развертки (Кразв.) 2 нс/дел…1000 с/дел
    Самописец (ROLL): 50 мс/дел…1000 с/дел    		 1 нс/дел…1000 с/дел
    Погрешность частоты внутреннего опорного генератора ±5*10-5
    Режимы работы X-Y, Y-T, самописец (ROLL)
    Синхронизация
    Источники синхросигнала любой из каналов, внешний (Ext), сеть
    Режимы запуска развертки автоматический, ждущий, однократный
    Виды синхронизации по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI, опция: CAN, LIN
    Предзапуск ≥1 длительности экрана
    Послезапуск 1 с … 50 с
    Вид входа открытый, закрытый, ВЧ и НЧ фильтры
    Уровень синхронизации внутренняя: +5 делений шкалы; Ext: ±3 В
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Частота дискретизации 1 ГГц на канал
    Длина записи 56 МБ на канал
    Пиковый детектор 1 нс
    Режимы работы выборка, пиковый детектор, усреднение (от 2 до 8192), высокое разрешение
    Курсорные измерения
    Источник курсоров аналоговые каналы
    Функции ручное управление: время - X1, X2, ΔT, 1/ΔT; амплитуда - Y1, Y2, ΔV
    режим отслеживания: время - X1, X2, Y1, Y2
    Автоматические измерения
    Источник измерений аналоговые каналы
    Диапазон измерений весь экран или ограниченно (определяется курсорами)
    Количество измерений 5 максимум одновременно
    Функции по вертикали макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, площадь, цикл площадь
    Функции по горизонтали период, частота, время нарастания/спада, +длительность, -длительность, +коэффициент заполнения, -коэффициент заполнения, задержка, количество импульсов
    Измерение задержки фаза, FRFR, FRFF,FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, смещение
    Статистика текущее значение, среднее, макс, мин, СКО за число выборок
    Математика
    Источник математики аналоговые каналы
    Функции A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и)
    БПФ частотный анализ при длине памяти 1 МБ.
    поддержка детекторов, выбора типов отображения и настроек диапазона частот.
    Цифровые фильтры НЧ, ВЧ, полосовой, режекторный
    Декодирование
    Формат данных стандартно RS232/UART, I2C, SPI
    опция CAN, LIN
    Общие данные
    ЖК-дисплей цветной (TFT), диагональ 17,78 см, разрешение 800 x 480, 8 x 14 делений
    Память внутренняя/внешняя (поддержка USB дисков)
    Входы выходы Передняя панель USB 2.0 Host, выход калибратора 10/ 100 Гц/ 1/ 10 кГц, 3 В меандр, External Trigger: ВНЕШ: ±3 Вскз

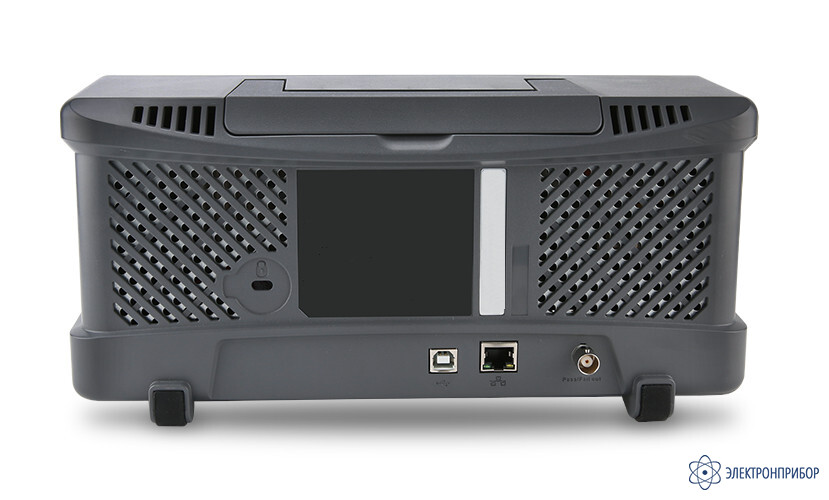

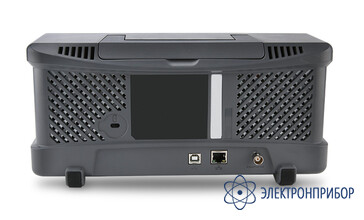

    Задняя панель USB 2.0 Host, USB 2.0 Device, LAN, Auxiliary Output: выход синхронизация Доп.Контр. Выход
    Напряжение питания 100…240 В (50/60 Гц), 100 Вт максимум
    Условия экплауатации 0...+40 °С, влажность не более 90 % без образования конденсата
    Габариты (ДхШхВ) 306 х 107 х 138 мм
    Масса не более 3 кг

  • Комплект поставки АКИП-4115/1В

    № Наименование Количество
    1 Осциллограф цифровой АКИП-4115/1В 1
    2 Кабель питания 1
    3 USB кабель 1
    4 Пробник осциллографический 2
