АКИП-4119/4 — осциллограф цифровой запоминающий

Код товара: 31301
  • 69417-17

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      69417-17 до 23.11.2022

    • Производитель

      АКИП

    Сертификаты

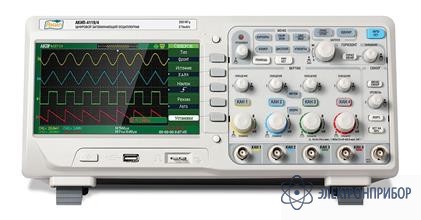

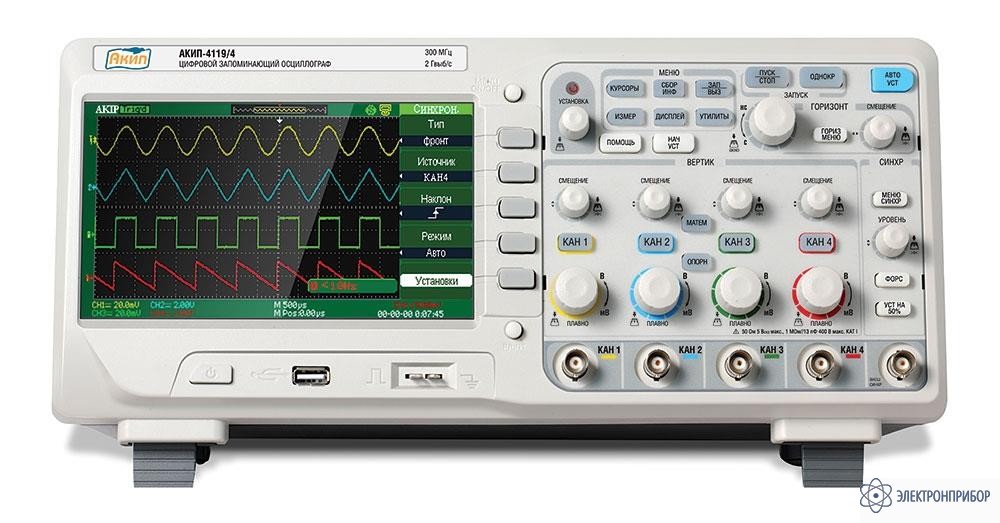

    Назначение и преимущества осциллографа цифрового запоминающего АКИП-4119/4

    Осциллограф цифровой запоминающий АКИП-4119/4 выполнен на базе 8 битного АЦП с полосами пропускания в диапазоне от 70 до 300 МГц. Максимальное напряжение на входе осциллографа при входном сопротивлении 50 Ом ограничено значением 5 Вскз. Широкий перечень автоизмерений (32 параметра), включая, такие как измерение временных задержек между сигналами различных каналов, фазы между двумя сигналами и другие измерения между фронтами сигнала.

    Осциллограф АКИП-4119/4 позволяет хранить во внутренней памяти до 20 форм сигналов и до 20 профилей установок органов управления. АКИП-4119/4 оснащен широкоформатным цветным ЖК-дисплеем (TFT): диагональ 17,8 см, 8 х 18 делений, разрешение 480х234 точек. Такой размер экрана легко позволяет его разделить на два окна и отображать независимые процессы в разных областях экрана.

    АКИП-4119/4 оснащен интерфейсами USB2.0 и LAN на задней панели осциллографа для дистанционного управления и программирования с внешнего ПК (Совместим с протоколом LXI), а также USB портами для Flash-устройств на передней и задней панелях осциллографа для сохранения результатов.

    Новый осциллограф АКИП-4119/4 это прекрасное сочетание измерительных ресурсов, функциональности, удобства и надёжности в компактном корпусе по весьма доступной цене
    Появление АКИП-4119/4 обеспечивает возможность прямой замены моделей из конкурирующих линеек TDS1000B, Agilent DSO1000 и других производителей ЦЗО подобного класса. Новинки предназначены для пользователей с ограниченным бюджетом, которые, тем не менее, нуждаются в богатом наборе измерительных возможностей и ресурсов анализа сигналов.

    Особенности осциллографа цифрового запоминающего АКИП-4119/4

    • Количество каналов: 4
    • Полоса пропускания 300 МГц
    • Макс. частота дискретизации 2 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
    • Макс. объем памяти: 24 кБ
    • Интерполяция: Sin X/X, линейная
    • 5 функций математики: сложение, вычитание, умножение, инверсия, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    • Автоматические (до 32-х параметров) и курсорные Δ-измерения
    • Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
    • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
    • Сохранение 20 осциллограмм, 20 профилей настроек, 4 шаблонов допускового контроля, выход сигнала «Годен/негоден»
    • Расширенная синхронизация: фронт, длительность, ТВ, по наклон, чередующийся запуск
    • Большой цветной ЖК-дисплей: 8х18 дел., диагональ 17,8 см
    • Интерфейс: USB 2.0 для управления и записи данных (3), LAN
    • Совместим с протоколом LXI

  • Технические характеристики осциллографа цифрового запоминающего АКИП-4119/4:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ) 0…300 МГц
    Коэффициент отклонения (Коткл.) 2 мВ/дел…5 В/дел (шаг 1-2-5)
    Погрешность уст. Коткл. ± 3%
    Время нарастания 1,2 нс
    Входной импеданс 1 МОм/13 пФ; 50 Ом
    Максимальное входное напряжение 600 В пик-пик (CAT I, 1 МОм, х10); 5 В скз (50 Ом)
    Связь по входу Открытый, закрытый, земля
    Коэффициент деления 1х, 10х, 100х, 1000х
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 1 нс - 50 с/дел
    Погрешность установки Кразв. 0,01%
    Режимы работы Основной, ZOOM, самописец, X-Y
    Синхронизация
    Источники синхросигнала Любой из каналов или внешний источник
    Режимы запуска развертки Автоколебательный, ждущий, однократный
    Виды синхронизации По фронту, по заданным параметрам длит. импульса, ТВ- синхронизация, по скорости изменения, попеременный запуск (ALT)
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Частота дискретизации 1 ГГц на канал (2 ГГц при объединении каналов)
    Эквивалентная частота дискретизации 50 ГГц на канал
    Интерполяция Линейная, Sin X / X
    Объем памяти на канал 12 кБ (24 кБ при объед. каналов)
    Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел)
    Курсорные измерения
    Режимы Ручной, автоизмерения, слежение (трэк)
    Виды измерений ΔU; ΔT; 1/ΔT
    Автоматические измерения
    По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
    Измерение задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Дополнительные возможности
    Интерфейс На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN
    Математика Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    Документирование результатов Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.
    Общие данные
    ЖК-дисплей TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел)
    Напряжение питания 100…240 В (± 10 %), 50 Гц
    Габаритные размеры 358 × 156 × 118 мм
    Масса 4,5 кг

  • Комплект поставки АКИП-4119/4

    № Наименование Количество
    1. Осциллограф АКИП-4119/4 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 4
    4. Руководство по эксплуатации 1
    5. ПО EasyScope3.0/АКИП 1
