Осциллографы лабораторные

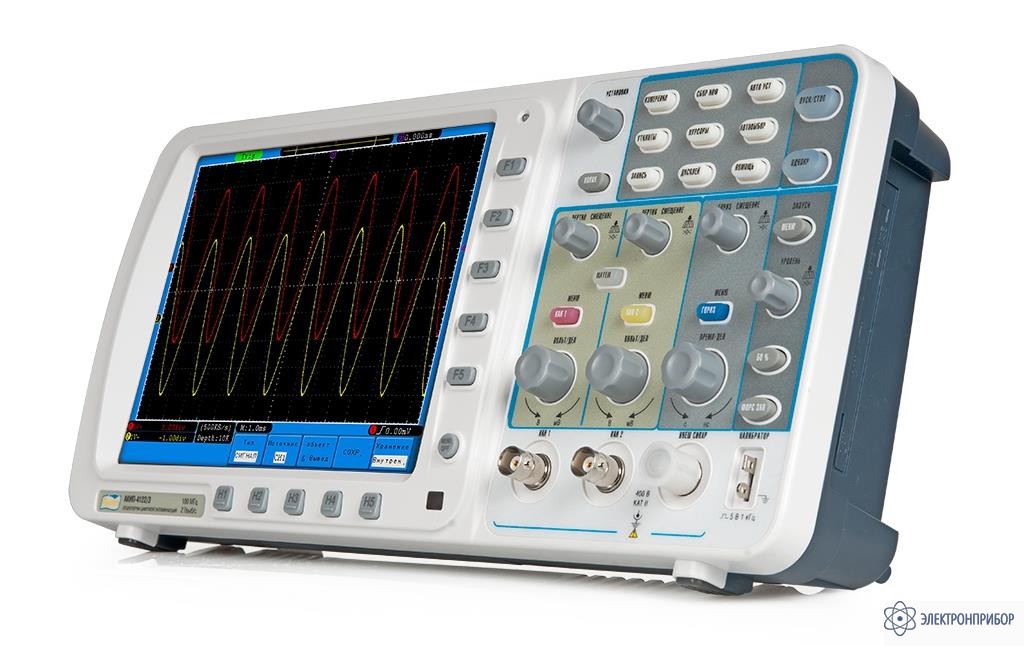

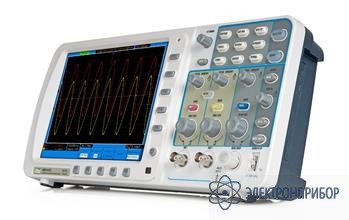

АКИП-4122/5 — осциллограф

Код товара: 28662
  • 53946-13

    • Гарантия

      1 год

    • Госреестр СИ РФ

      53946-13

    • Производитель

      АКИП

    Особенности осциллографа АКИП-4122/5:

    • Количество каналов: 2 (+ вход внеш. синхр EXT)
    • Полосы пропускания: 300 МГц
    • Объем памяти 10 М (на канал)
    • Макс. частота дискретизации: 2,5 ГГц
    • Автоматические измерения параметров (20 видов), курсорные измерения (&Delat;U; &Delat;T; 1/&Delat;T); функции математики (4): сложение, вычитание, умножение, деление
    • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x
    • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
    • Цифровые фильтры (ФВЧ, ФНЧ)
    • Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
    • Память: 15 осциллограмм, 8 профилей настроек
    • Интерфейс: USB 2.0, LAN и RS-232/VGA для управления и сохранения данных
    • Одновременная установка RS-232 и VGA не возможна
    • Цветной TFT-дисплей (20 см) с регулируемой яркостью
    • Опциональная аккумуляторная батарея позволяет использовать цифровые осциллографы серии АКИП-4122 в качестве переносного прибора.

  • Технические характеристики осциллографа АКИП-4122/5:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…300 МГц
    Ограничение полосы 20 МГц
    Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел
    (шаг 1-2-5)
    Погрешность установки Коткл. ± 3%
    Связь по входе Открытый, закрытый, земля
    Время нарастания ≤ 1,17 нс
    Входной импеданс 1 МОм (± 2 %) / 10 пФ ± 5 пФ
    Максимальное входное напряжение 400 В (DC+AС пик, до 1 кГц)
    Математика +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел
    (шаг 1-2-5)
    Погрешность установки Кразв. ± 0,01 %
    Режимы работы Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y
    Синхронизация
    Источники синхросигнала Кан 1, кан 2, сеть, внешний (Ext, Ext/5)
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT)
    Связь входа ФНЧ, ФВЧ, связь АС, связь DC
    Чувствительность ~0,3 деления (в зав. от Коткл.)
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Максимальная частота дискретизации 2,5 ГГц
    Частота дискретизизации (на кан.) 1,25 ГГц
    Длина записи 10 МБ (на канал)
    Режимы работы Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x
    Курсорные измерения
    Функции ΔU; ΔT; 1/ΔT
    Автоматические измерения
    Функции по вертикали Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;
    выбросы на вершине и в паузе (фронт)
    Функции по горизонтали f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%)
    Измерение t задержки Кан1-Кан2 (фронт), Кан1-Кан2 (срез)
    Дополнительные возможности
    Цифровой регистратор 1000 осциллограмм – запись/ воспроизведение
    (рег. интервал выборки 1 мс – 1000с)
    Интерфейсы USB, LAN, RS-232, оптоизолированный «годен/ негоден»
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц
    Внутренняя память 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
    Общие данные
    ЖК-дисплей Цветной (TFT), диагональ 20см, 10 x 14 дел (разрешение 800 х 600)
    Напряжение питания 100…240 В, 47…63 Гц (автовыбор)
    Потребл. мощность 18 Вт
    Габаритные размеры 340 х 155 х 70 мм
    Масса 1,82 кг

  • Комплект поставки АКИП-4122/5

    № Наименование Количество
    1. Осциллограф АКИП-4122/5 1
    2. Делитель 1:1/1:10 2
    3. ПО (CD-диск) 1
    4. РЭ 1
    5. Шнур питания 1

  • Дополнительная комплектация АКИП-4122/5
