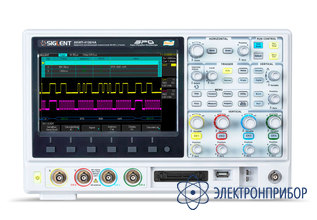

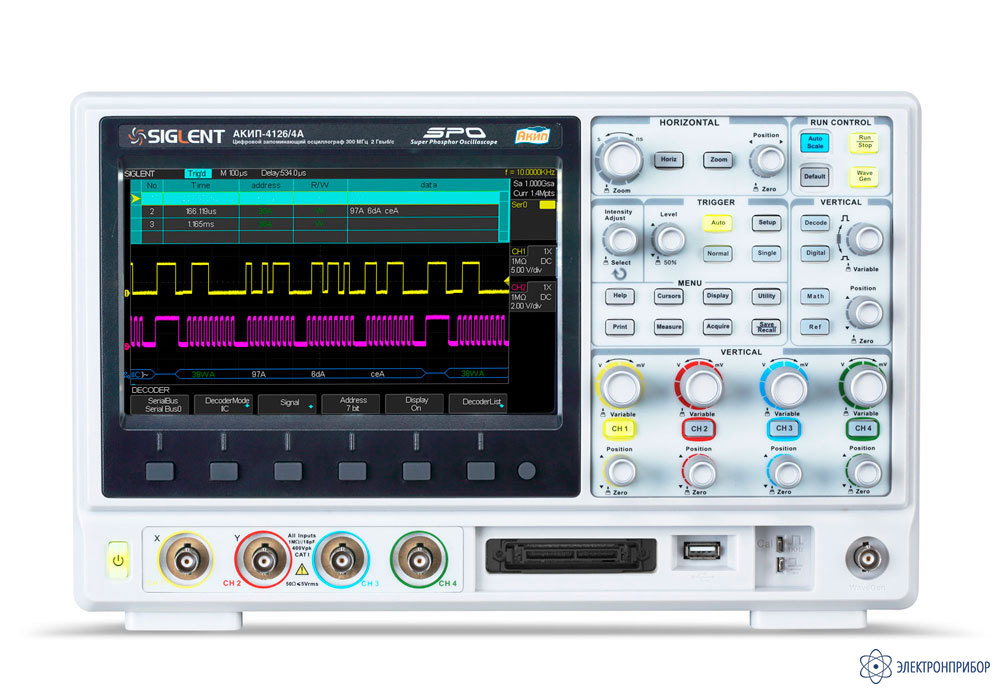

АКИП-4126/4 — осциллограф цифровой запоминающий

Код товара: 36039
  • 58859-14

    • Гарантия

      3 года

    • Госреестр СИ РФ

      58859-14

    • Производитель

      АКИП

    Назначение осциллографа цифрового запоминающего АКИП-4126/4

    • Количество каналов: 2
    • Полоса пропускания: 300 МГц
    • Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
    • Объем памяти на канал: 14 МБ (28 МБ – при объединении)
    • Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x
    • 32 вида автоматических измерений параметров, курсорные измерения
    • Высокая скорость обновления экрана до 110.000 осц./сек
    • Режим сегментированной памяти (до 4067 сегментов)
    • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
    • Режим автоизмерения временных задержек (8 параметров)
    • Функция автоустановки параметров развертки, запуска
    • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
    • Частотный анализ (БПФ)
    • Цифровой фильтр с ручной регулировкой
    • Режимы растяжки окна, самописец и XY
    • Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция DC)
    • Анализ смешанных сигналов (MSO): 8 кан логический анализатор (опция MSO)
    • Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG)
    • Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN, опция GPIB (коммуникационный USB кабель-адаптер)
    • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
    • Вывод данных на печать (поддержка PictBrige)
    • Русифицированное меню

  • Технические характеристики осциллографа цифрового запоминающего АКИП-4126/4

    Параметр Значение
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…300 МГц
    Огранич. полосы пропуск. 20 МГц
    Коэф. отклонения (Коткл.) 2 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 3 %
    Время нарастания ≤ 1,2 нс
    Входной импеданс 50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ
    Макс. входное напряжение 400 Вскз (DC+AС пик), Кат I
    Математика +, -, х; /; БПФ, d/dt, ∫dt, √
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэф. развертки (Кразв.) 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел
    Погрешность установки Кразв. ± 0,0025 %
    Режимы работы Основной, ZOOM окна, самописец, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
    Режимы запуска развертки Автоматический, ждущий, однократный
    Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
    Предзапуск 20 делений
    Послезапуск 1000 делений
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Чувствительность синхронизации Внутренняя: 0,5 деления шкалы;
    Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);
    Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Частота дискретизации 1 ГГц на канал (2 ГГц при объединении каналов)
    Интерполяция SinX/x
    Длина записи 14 МБ (28 МБ при объединении каналов)
    Пиковый детектор 2 нс
    Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции ΔU; ΔT; 1/ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Режим HISTORY Сохранение с временными метками последних 63157 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
    Интерфейс USB, LAN, опционально- GPIB
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    ЛОГИЧЕСКИЙ АНАЛИЗАТОР
    I2C,SPI,UART/RS232,CAN,LIN (ОПЦИЯ)
    Частота дискретизации 500 МГц
    Длина памяти до 28 МБ/канал
    Число каналов 8
    Синхронизация по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
    Порог срабатывания TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
    ГЕНЕРАТОР ФУНКЦИОНАЛЬНЫЙ (ОПЦИЯ)
    Формы сигналов Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио гауссовский импульс и экспонента нарастающая/ спадающая
    Частотный диапазон 1 мкГц ~ 25 МГц (Синус)
    1 мкГц ~ 10 МГц (Прямоугольник, импульс)
    1 мкГц ~ 300 кГц (Пила)
    1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный)
    Частота дискретизации 125 МГц
    Длина памяти 16000 точек для произвольной формы
    Разрешение 1 мкГц
    Разрядность ЦАП 14 бит
    Выходной уровень 4 мВпик ~ 6 Впик (1 МОм)
    2 мВпик ~ 3 Впик (50 Ом)
    Погрешность установки Частота: ±5*10-5; Амплитуда: ±10%
    Постоянное смещение ± 3 В (1 МОм); ± 1,5 В (50 Ом)
    Скважность 20 % ~ 80 % (для прямоугольника и импульса)
    Симметрия 0 % ~ 100 % (для пилы)
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной (TFT) SVGA, диагональ 20 см, 8 × 14 дел (разреш. 800 х 480)
    Напряжение питания 100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2
    Рабочая температура +10…+40°С; влажность ≤ 85%
    Габариты 352 х 224 х 112 мм
    Масса 6,2 кг

  • Комплект поставки АКИП-4126/4

    № Наименование Количество
    1. Осциллограф цифровой запоминающий АКИП-4126/4 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 4
    4. ПО EasyScope3.0/АКИП 1
    5. Кабель USB 1
    6. РЭ 1

  • Дополнительная комплектация АКИП-4126/4
