АКИП-4127/2G, АКИП 4127/2G, АКИП-4127 2G, АКИП 4127 2G, АКИП41272G

Осциллографы лабораторные

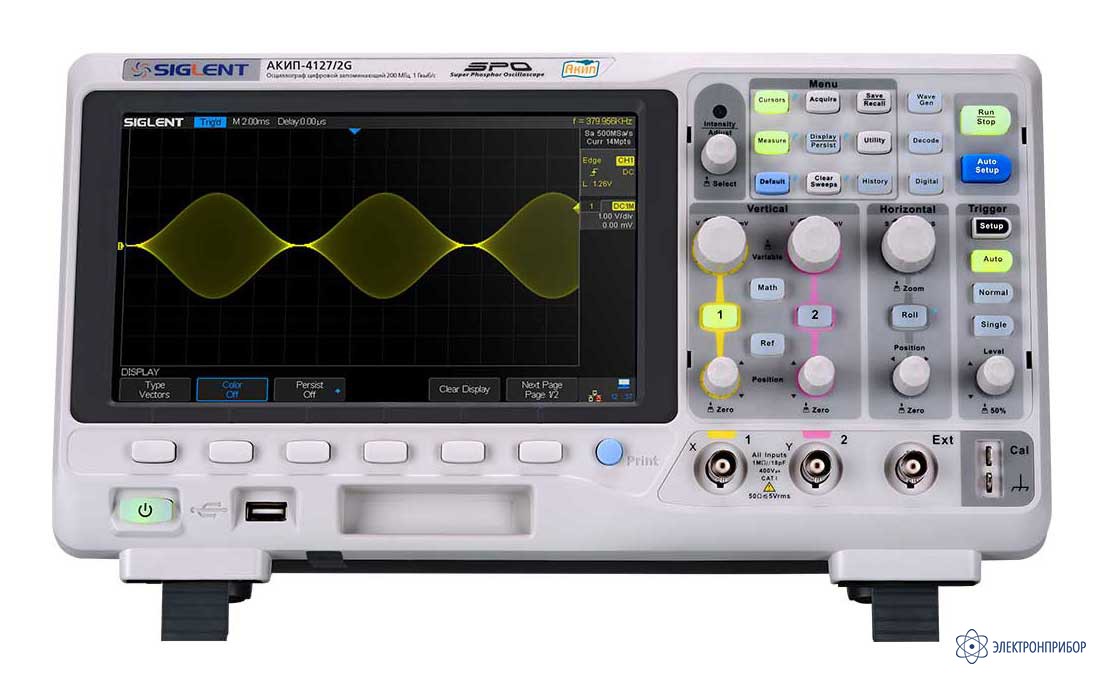

АКИП-4127/2G — осциллограф цифровой запоминающий

Код товара: 37841

    • Гарантия

      3 года

    • Производитель

      АКИП

    Особенности осциллографа АКИП-4127/2G:

    • Количество каналов 2
    • Полоса пропускания 100 и 200 МГц
    • Максимальная частота дискретизации 1 ГГц
    • Объем памяти на канал 7 МБ (14 МБ – при объединении)
    • Высокая скорость обновления экрана до 60.000 осц./сек
    • Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
    • Интерполяция: Sin X/х, линейная
    • 36 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
    • Режим сегментированной памяти (до 1000 сегментов)
    • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
    • Функция автоустановки параметров развертки, запуска
    • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (v)
    • Частотный анализ (БПФ)
    • Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция)
    • Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (только модели с индексом G)
    • Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN, опция GPIB (коммуникационный USB кабель-адаптер)
    • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
    • Русифицированное меню

  • Технические характеристики осциллографа АКИП-4127/2G:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания ( - 3 дБ) 0...100 МГц
    Время нарастания ≤1,8 нс
    Ограничение ПП 20 МГц
    Коэф. отклонения (К откл. ) 500 мкВ/дел...10 В/дел
    Погрешность установки К откл. ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
    Д иапазон установки смещения 500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В
    Входной импеданс 50 Ом, 1 МОм ( ± 2 %) / 18 ± 2 пФ
    Макс. входное напряжение 1 МОм: 400 В пик ( DC + A С пик , ≤ 10 кГц ), 50 Ом: ≤ 5 Вскз
    Математика +, - , х; / ; БПФ, d/dt, ∫ dt, √
    Канал горизонтального отклонения
    Коэф. развертки (К разв. ) 2 нс/дел...50 с/дел (шаг 1 - 2 - 5), самописец 50 мс/дел – 50 с/дел
    Погрешность установки К разв. ± 0,002 5 %
    Режимы работы Основной, ZOOM окна, самописец, X - Y
    Синхронизация
    Источн ики синхросигнала Л юбой из каналов, внешний ( Ext , Ext /5 ) , сеть
    Режимы запуска развертки Автоматический, ждущий, однократный
    Виды синхронизации П о фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблон у, опционально по НЧ протоколам I2C, SPI, UART/ RS 232, CAN , LIN
    Предзапуск 0~100% памяти
    Послезапуск 0... 1 0 000 делений
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Чувствительность синхронизации Внутренняя: 0, 6 деления шкалы;
    Ext : 200 мВпик - пик (0...10 МГц); 300 мВпик - пик (10 МГц... 2 00 МГц);
    Ext /5: 1 Впик - пик (0...10 МГц); 1,5 Впик - пик (10 МГц... 2 00 МГц)
    Аналого-цифровое преобразование
    Разрешен ие по вертикали 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
    Частота дискретизации 500 ГГц на канал ( 1 ГГц при объединении каналов)
    Интерполяция SinX/x , линейная
    Длина записи 7 МБ ( 14 МБ при объединении каналов)
    Пиковый детектор 1 нс
    Режимы работы Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократ н .
    Курсорные
    Функции △ U; △ T; 1/ △ T
    Автоматические измерения
    Функции по вертикали U пик; U макс; U мин; U ампл; U верх; U база; U ср.кв.; - U ; + U ; U сред; выбросы на вершине и в паузе
    Функции по горизонтали f ; T ; t нарастания; t среза; + t ; - t ; коэф. заполнения (%), фаза
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Дополнительные возможности
    Режим HISTORY Сохранение с временными мет ками до 80000 осциллограмм
    Сегментир. память До 1000 сегментов
    Интерфейс USB , LAN , опционально - GPIB (адаптер USB - GPIB )
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X - Y Х – кан 1, Y – кан 2 ; разность фаз < 3°до 100 кГц
    Генератор функциональный (АКИП-4127/1G, АКИП-4127/2G)
    Формы сигналов Синус, прямоугольник , треугольник , импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонен та нарастающая/ спадающая, СПФ
    Частотный диапазон 1 мкГц ~ 25 МГц (Синус)
    1 мкГц ~ 10 МГц (Прямоугольник, импульс)
    1 мкГц ~ 300 кГц (Пила)
    1 мкГц ~ 5 МГц ( СПФ )
    Частота дискретизации 125 МГц
    Длина памяти 16000 точек для произвольной формы
    Разрешение 1 мкГц
    Разрядность ЦАП 14 бит
    Выходной уровень -3 ~ +3 В (1 МОм) ; - 1 , 5 ~ +1 , 5 В (50 Ом)
    Погрешн . установки Частота: ±5*10 - 5
    Выходной импеданс 50 Ом ±2%
    Скважность 20 % ~ 80 % (для прямоугольника и импульса)
    Симметрия 0 % ~ 100 % (для пилы)
    СПФ Построение сигналов в ПО EasyWave
    Общие данные
    ЖК - дисплей Цветной ( TFT ) SVGA , диагональ 20 см, 8 x 14 дел (разреш. 800 х 480)
    Напряжение питания 100...240 В, 45...400 Гц (автовыбор); 50 ВА; кат. 2
    Рабочая температура +10...+40°С; влажность ≤ 85%
    Габариты 3 40 х 123 х 1 84 мм
    Масса 3 ,2 6 кг

  • Комплект поставки АКИП-4127/2G

    № Наименование Количество
    1 Осциллограф АКИП-4127/2G 1
    2 Шнур питания 1
    3 Делитель 1:1/1:10 2
    4 Кабель USB 1
    5 Руководство по эксплуатации 1

  • Дополнительная комплектация АКИП-4127/2G
